Сварог MIG 500 P (J77) [12/24] Описание аппарата

6. ОПИСАНИЕ АППАРАТА

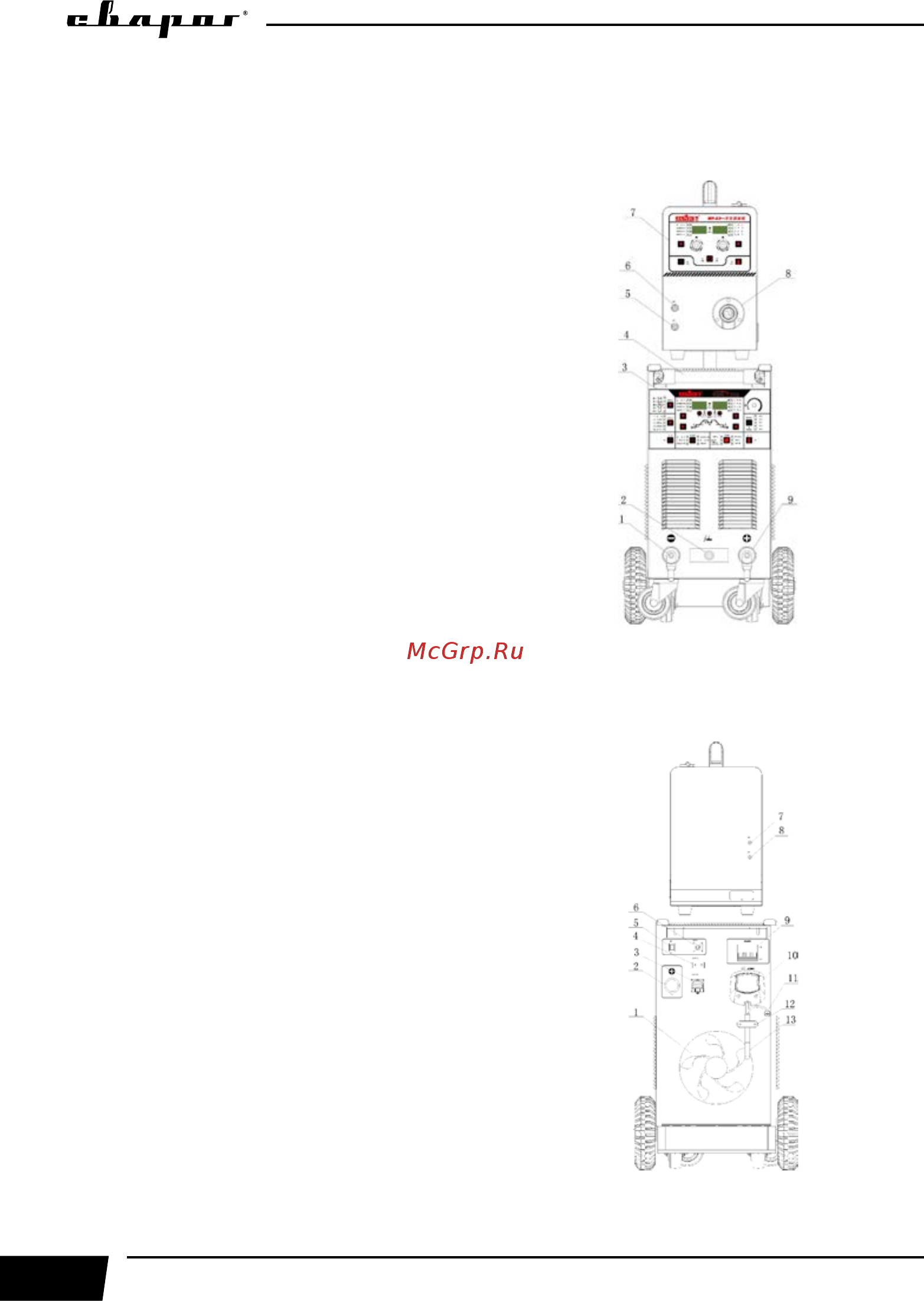

На рисунке 6.1 показан вид передней панели источника питания.

1. Панельная розетка «-»

2. Разъем подключения TIG горелки

3. Панель управления источника

питания (см. рис. 6.3)

4. Ручка для транспортировки

5. Разъём водяного охлаждения горелки

(вход)

6. Разъём водяного охлаждения горелки

(выход)

7. Панель управления устройства подачи

проволоки (см. рис. 6.4)

8. Евроразьем подключения MIG горелки

9. Панельная розетка «+»

Рис. 6.1. Вид спереди.

На рисунке 6.2 показан вид задней панели.

1. Вентилятор

2. Разъем силового сварочного кабеля

(устройство подачи проволоки)

3. Разъем управляющего кабеля

(устройство подачи проволоки)

4. Разъем для подогревателя CO

(36 В)

5. Переключатель водяного /

воздушного охлаждения

6. Разъем подключения охладителя

7. Разъем входа охлаждения

8. Разъем выхода охлаждения

9. Тумблер включения

10. Распределительная коробка 380 В

11. Клемма заземления

12. Зажим для провода

13. Кабель подключения к сети 380 В

Рис. 6.2. Вид сзади.
