Уважаемый покупатель!

Мы благодарим Вас за выбор продукции компании Quattro Elementi. Прежде, чем начать

пользоваться изделием, обязательно ознакомьтесь с данной инструкцией. Несоблюдение правил

эксплуатации и техники безопасности может привести к выходу из строя аппарата и нанесению вреда

здоровью и даже смерти пользователя.

Продукция компании Quattro Elementi всесторонне проверена на заводе-изготовителе. Приобретайте

аппараты с запасом мощности и производительности. Как показала практика, подавляющее

большинство обращений в сервисный центр связано не с качеством техники, а неправильным

подключением, некачественными расходными материалами, несоответствием напряжения в сети или

неумелыми действиями пользователя.

1. Назначение, общее описание и внешний вид

Модели серии А-Pico представляют собой переносные однофазные сварочные аппараты с

источником питания инверторного типа, предназначенные для сварки на постоянном токе

плавящимися покрытыми электродами (MMA) диаметром от 1,6 мм до максимально возможного для

каждой модели и являются технически сложными изделиями бытового назначения.

Свариваемые металлы – малоуглеродистая сталь, нержавеющая сталь и другие легированные

стали, чугун.

Инновационная схемотехника и элементная база ведущих производителей мира обеспечивают

сварочным инверторам Quattro Elementi длительный эксплуатационный период и высокую

надежность. Низкий вес, высокая выходная мощность и длительный рабочий цикл стали возможными

благодаря использованию быстродействующих биполярных (IGBT) транзисторов производства

компаний Fairchild Semiconductor (США) и Infineon Technologies (Германия). Два

высокопроизводительных вентилятора и радиаторы охлаждения с высокой эффективностью

рассеивания тепла обеспечивают исключительную работоспособность при различных условиях

эксплуатации.

Особо компактная конструкция и малый вес аппаратов серии A-Pico позволили оснастить их

специальной клипсой для крепления аппарата на поясном ремне оператора. Таким образом,

появляется уникальная возможность рабаты аппаратом стоя и регулировать ток не наклоняясь.

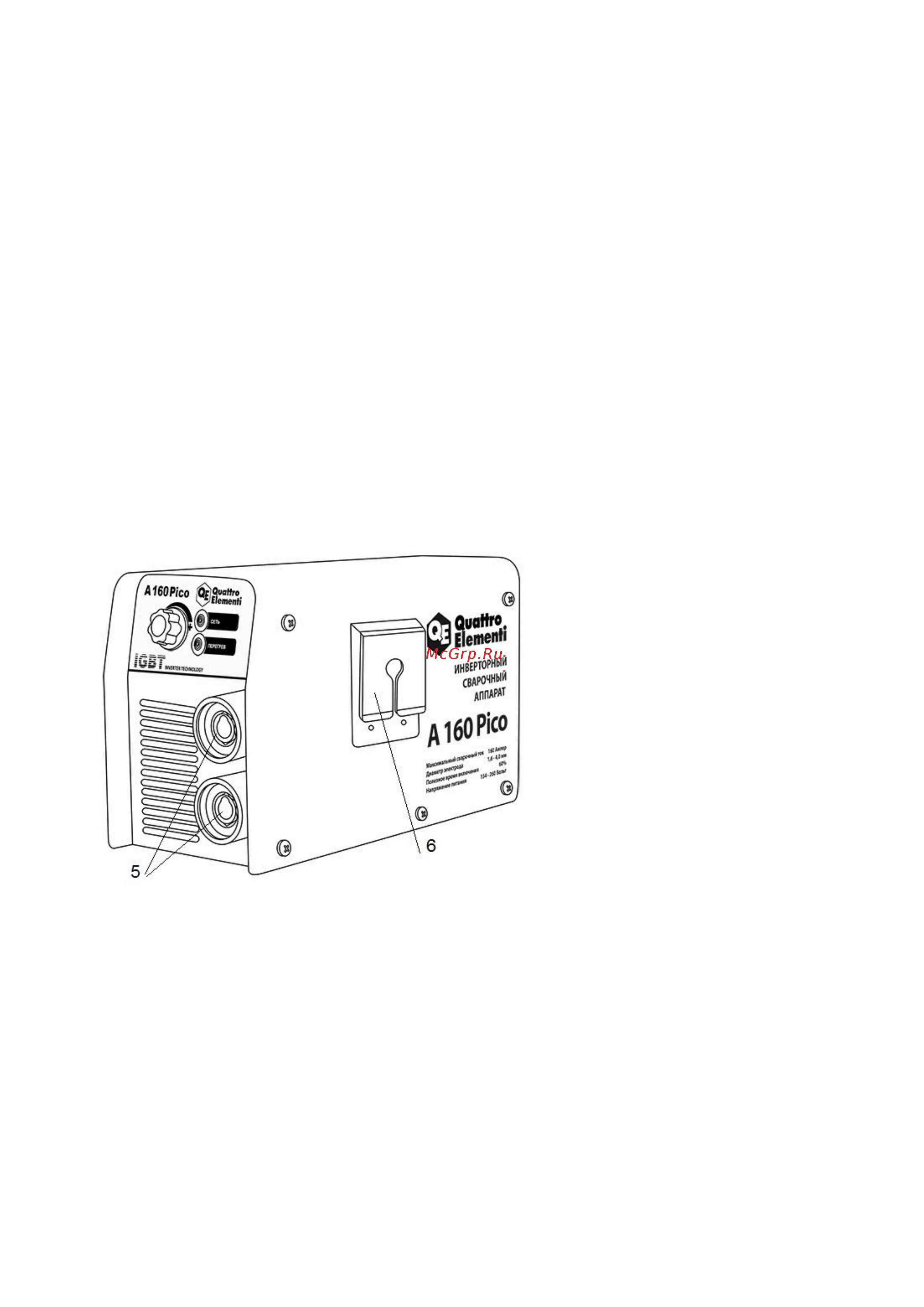

5. Кабельные розетки для сварочных

проводов

6. Клипса для ношения аппарата на

поясе

Переключатель ВКЛ / ВЫКЛ (на задней

панели)

2. Правила безопасности и общие положения.

Процесс сварки представляет опасность как для пользователя аппаратом, так и для окружающих.

Производитель и продавец не несут ответственности за травматизм, вызванный неправильным

пользованием аппаратом. Во время работы руководствуйтесь следующими правилами:

2.1. К работе с аппаратом допускаются лица, имеющие удостоверение электросварщика, прошедшие

обучение, инструктаж и проверку знаний требований электробезопасности, имеющие

квалификационную группу по электробезопасности не ниже II и имеющие соответствующее

удостоверение.

2.2. Личная безопасность

- Надевайте сухую не синтетическую защитную одежду. Используйте защитные перчатки и ботинки с

защищенными носками с непромокаемой подошвой.

- Не смотрите на световое излучение, исходящее от дуги. Обязательно надевайте защитную маску со

специальным затемненным покрытием (рекомендуем маску с автоматическим затемнением

производства компании Quattro Elementi).

- Во время сварки не дотрагивайтесь до электродов и других металлических поверхностей. Любой

удар током потенциально опасен для жизни.

- Не разбирайте аппарат, не снимайте защитный корпус и не дотрагивайтесь до частей, находящихся

под напряжением. Периодически проверяйте сетевой провод на предмет повреждений. Заменяйте

его при нарушении изоляции. Даже при незначительных неполадках электрической системы
