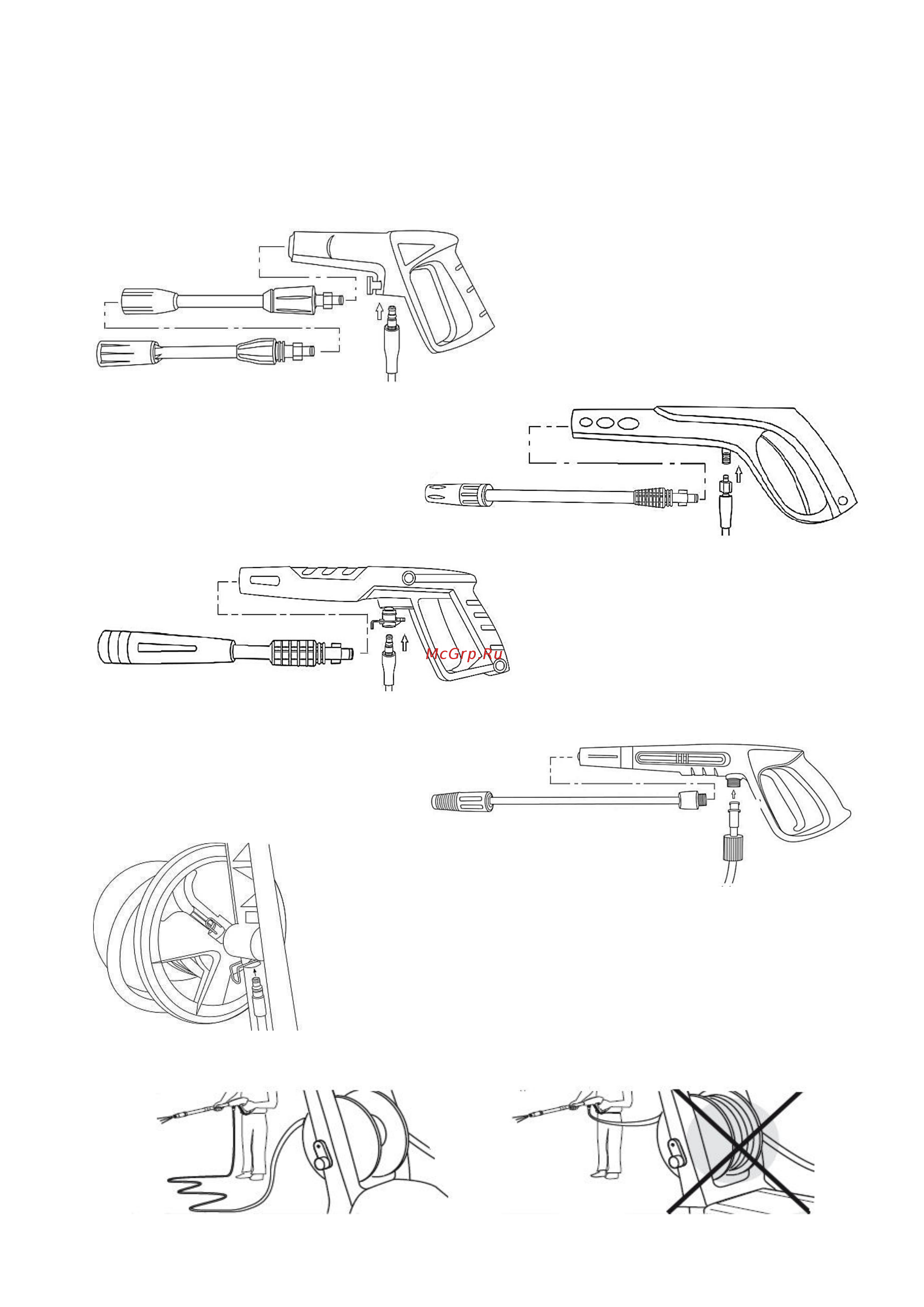

3 2 Сборка изделия Изделие поставляется в картонной коробке в частично разобранном состоянии Установите ручку для переноса перевозки сверху изделия в соответствующие пазы Рукоятка модели VERONA состоит из 2 х частей предварительно соедините их друг с другом В моделях NAPOLI и GENOVA в рукоятку для перевозки интегрирована катушка для намотки шланга высокого давления Зафиксируйте рукоятку с помощью саморезов Установите по бокам изделия держатель пистолета и крюк для подвеса провода питания Соберите гидропистолет как указано на рисунках ниже Модели Palermo 110 и 125 Гидропистолет состоит из 3 х частей вставьте части друг в друга с нажимом и зафиксируйте поворотом Нажмите на клавишу и вставьте коннектор шланга в пистолет Другой конец шланга таким же образом вставьте в выходное отверстие с обратной стороны изделия так же нажав клавишу Для того чтобы вытащить шланг необходимо нажать клавишу для разблокировки Модели Verona 140 и 150 Гидропистолет состоит из 2 х частей вставьте части друг в друга с нажимом и зафиксируйте поворотом Вставьте штуцер шланга в пистолет и зафиксируйте гайкой Другой шланг вставьте в выходное отверстие на передней части изделия и Л зафиксируйте гайкой Гидропистолет состоит из 2 х частей вставьте части друг в друга с нажимом и зафиксируйте поворотом Нажмите скобу на гидропистолете и вставьте штуцер шланга отпустите скобу Модель Genova 180 Гидропистолет состоит из вставьте части друг в зафиксируйте вращением Вставьте штуцер шланга в зафиксируйте гайкой Для моделей Napoli и Genova Соедините штуцер на другом конце шланга в отверстие расположенное на катушке предварительно нажав на скобу Важно Во время работы шланг высокого давления должен быть полностью размотан с катушки Катушка предназначена только для хранения шланга Не допускается перегибов перехлестов Разместите шланг высокого давления равномерно по полу
