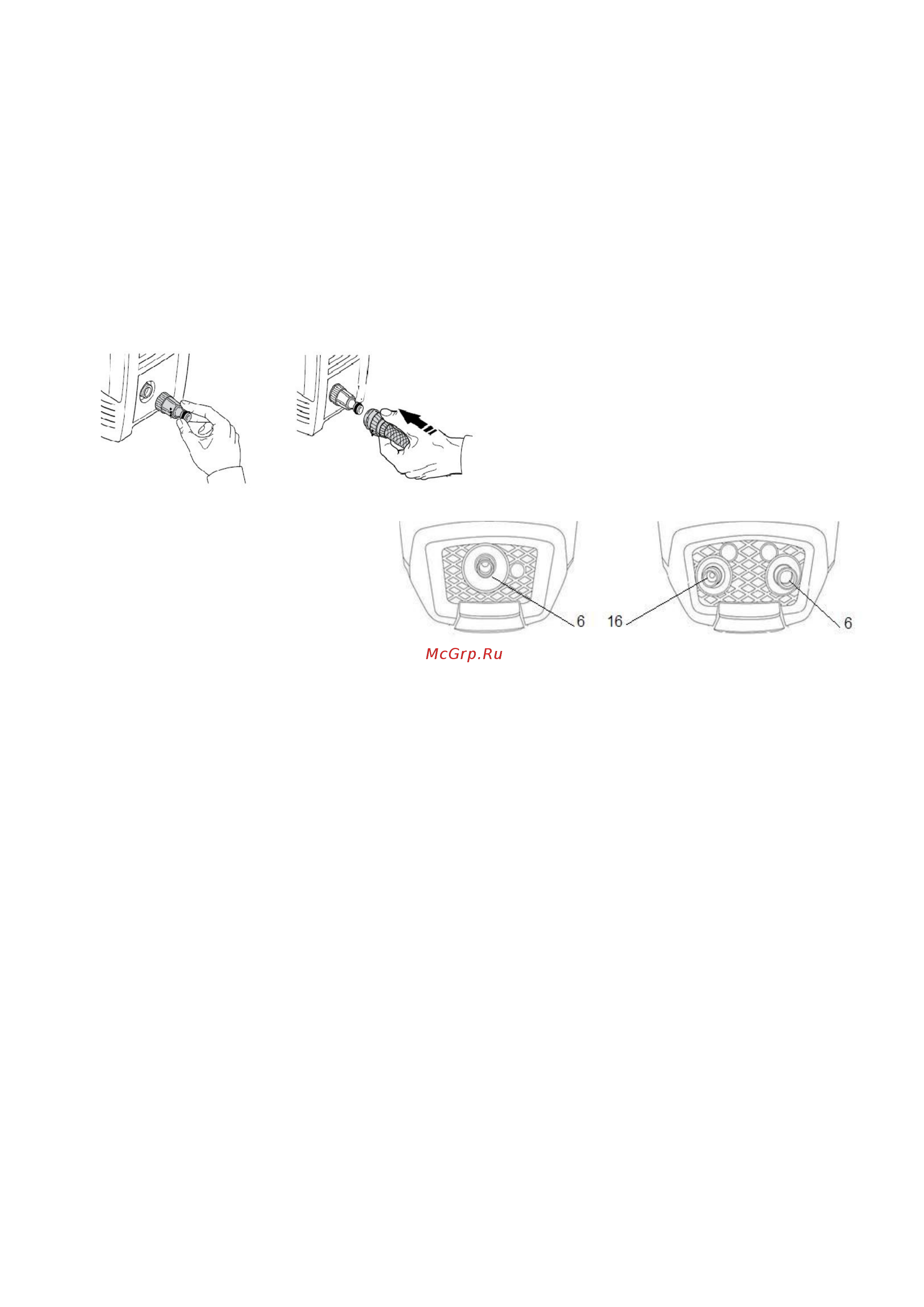

3 3 Подготовительные операции Проверьте провод питания на наличие повреждений при обнаружении обратитесь для замены в уполномоченный авторизованный сервис Розетка для подключения должна иметь водо и пыле защитное исполнение Электрическая сеть в обязательном порядке должна иметь заземление и оснащена УЗО Удостоверьтесь что параметры сети питания соответствуют указанным в таблице п 7 иначе правильная работа изделия будет не возможна или изделие может выйти из строя Проверьте качество воды для использования пригодна только чистая вода Производительность водопровода должна соответствовать производительности насоса см таблицу технических данных Установите мойку на ровной твердой поверхности вертикально как показано на рисунках Запрещено использовать изделие в положении отличном от вертикального Если вы используете электрический удлинитель то он должен быть полностью размотан с катушки Минимальное сечение удлинителя указано в таблице с техническими данными Если длина удлинителя превышает 20 метров должен быть выбран кабель с большим сечением чем указанный в таблице 3 4 Подключение к воде 3 4 1 Подача воды из водопровода Наверните на входное отверстие 6 фильтр предварительной очистки воды Подключите подающий шланг оснащенный быстросъемным коннектором с аквастопом к фильтру грубой очистки быстросъемный коннектор и подающий шланг не входят в комплект поставки Запрещено подключать воду к изделию без фильтра предварительной очистки Минимальный диаметр входного шланга 13 мм Давление воды в водопроводе должно находиться в пределах 1 5 7 бар минимальная подача воды 15 литров в минуту Изделие должно быть расположено как можно ближе к источнику поды а подающий шланг как можно короче Поз 6 подключение воды Поз 16 подключение шланга Palermo Napoli Genova Verona высокого давления 3 4 2 Подача воды из открытого бака Все модели моек Quattro Elementi оснащены насосом со встроенной системой самовсасывания Нет необходимости размещать бак с водой выше уровня мойки тем не менее он должен быть размещен как можно ближе к мойке и входной шланг должен быть как можно короче Надо понимать что забор воды из открытого бака более трудоемок нежели из водопровода где вода подается под давлением и где мощность мойки не тратится на всасывание воды Задержка появления воды из пистолета в первоначальный момент может достигать 10 15 секунд Это связано с наличием воздуха в магистрали Первоначально вода подается неравномерно дождитесь равномерной подачи воды В процессе работы возможны рывки струи воды и неравномерная ее подача Использование фильтра предварительной очистки является обязательным 3 5 Начало работы Сначала откройте кран подачи воды Запрещено включать мойку без воды Нажмите курок гидропистолета 21 тем самым выпустите из него воздух Подключите кабель питания к электрической сети Переведите переключатель 3 в положение I Надежно удерживайте гидропистолет в руках Нажмите курок гидропистолета плавно перемещайте струю воды по очищаемой поверхности Для окончания работы отпустите курок гидропистолета Выключите питание повернув выключатель 3 в положение О Нажмите на курок гидропистолета еще раз для сброса давления Отключите изделие от подачи воды ВАЖНО В связи с тем что струя высокого давления может представлять известную опасность рукоятка гидропистолета снабжена механизмом защищающим пистолет от случайного включения Для включения клавиши гидропистолета необходимо ее разблокировать смотри пиктограммы на рукоятке гидропистолета После выключения гидропистолета всегда снова блокируйте клавишу во избежание случайного включения 3 6 Рекомендации по правильному использованию Смочите очищаемую поверхность струей воды Нанесите биоразлагающееся моющее средство на поверхность На вертикальную поверхность наносите средство по направлению сверху вниз Выждите 2 3 минуты Очистите поверхность струей воды высокого давления с расстояния 30 40 см На вертикальных поверхностях перемещайте струю воды снизу вверх 4 Особенности эксплуатации 4 1 Система Total Stop System ВАЖНО Мойки высокого давления Quattro Elementi оснащены передовой системой TSS Total Stop System При нажатии на курок гидропистолета давление в системе падает и система TSS запускает
