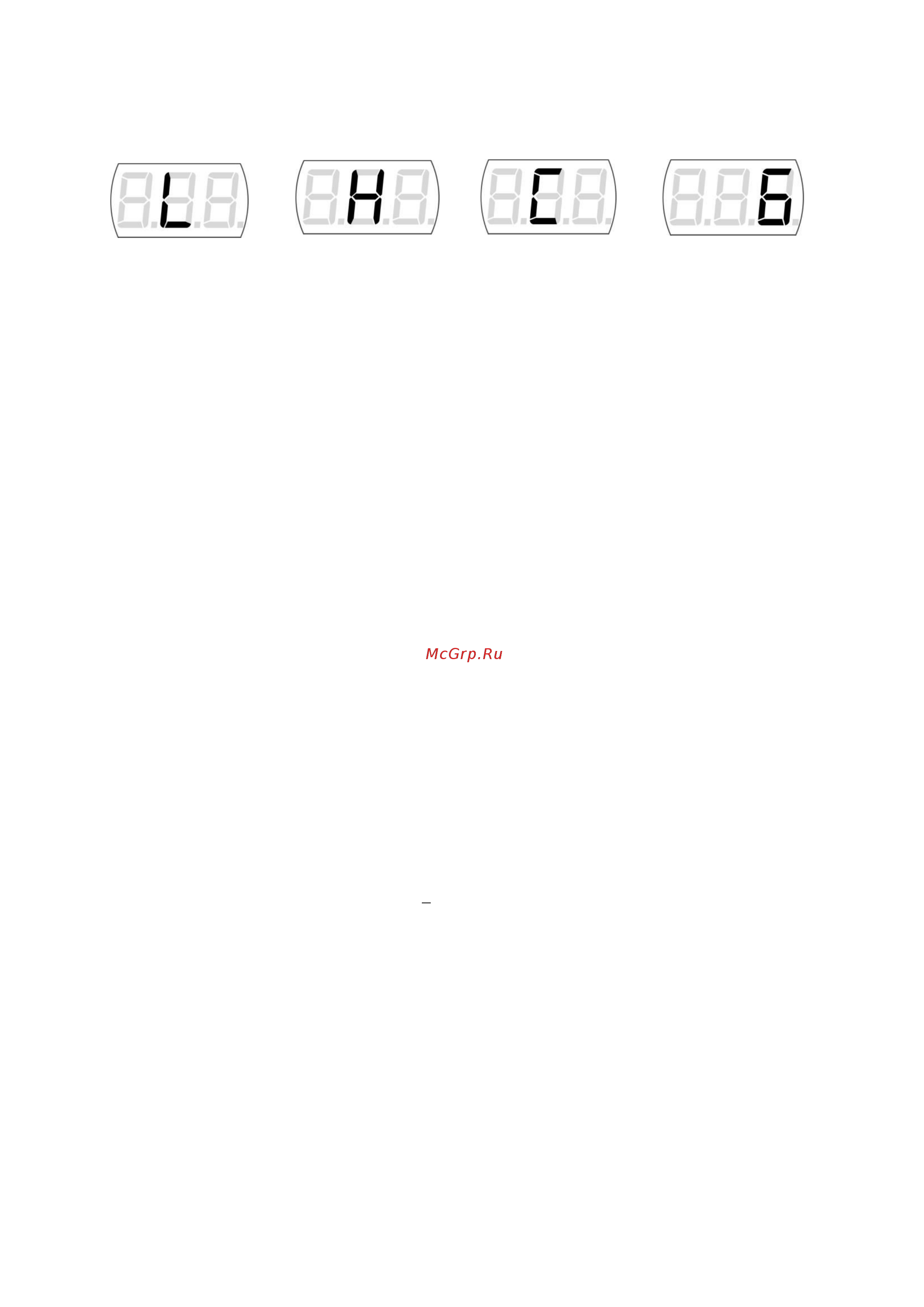

Дисплей справа так же отображает различные режимы работы устройства такие как задержка включения перегрев защита от низкого высокого напряжения При возникновении перегрева устройства чрезмерно низкого или высокого напряжения выходящего за диапазон 140 270 Вольт устройство автоматически отключает нагрузку от сети тем самым выполняя защитные функции На дисплее отображается соответствующий режим Низкое напряжение Высокое напряжение Рис З Перегрев Задержка включения При устранении причины устройство автоматически подключает нагрузку через установленный интервал задержки пункт 4 4 5 Особенности эксплуатации 5 1 Защитные функции стабилизатора Для защиты подключенных к стабилизатору устройств и самого стабилизатора предусмотрены следующие защитные функции 5 1 1 Защита от пониженного и повышенного напряжения Если на входе стабилизатора напряжение питания выходит за рамки рабочего диапазона 140 270 Вольт стабилизатор и нагрузка будут отключены На дисплее появится надпись L низкое напряжение или Н высокое Рис З 5 1 2 Защита от короткого замыкания в нагрузке 5 1 3 Защита от перегрева При превышении предельной температуры внутри стабилизатора устройство будет отключено на дисплее появится надпись С Рис З 5 1 4 Защита от перегрузки При превышении номинальной мощности стабилизатора может сработать автомат защиты У моделей Stabilia 500 2000 автомат защиты 8 рис 1 располагается на задней панели У моделей Stabilia 3000 20000 автомат защиты встроен в переключатель 2 Вкл Выкл рис 2 Необходимо устранить причину возникновения перегрузки и включить стабилизатор заново 5 2 Функция байпас В моделях Stabilia 3000 и выше предусмотрена возможность включить нагрузку напрямую минуя систему стабилизации Обычно наибольшая нагрузка на сеть приходится утром и вечером при этом напряжение в сети становится отличным от 220В и требуется использование стабилизатора В ночное и дневное время напряжение в сети может не требовать стабилизации поэтому вы можете использовать функцию байпасе для отключения системы стабилизации Пользуйтесь этой функцией с большой осторожностью Прежде чем активировать эту функцию необходимо отключить устройство от сети с помощью выключателя 2 рис 2 Иначе трансформатор устройства выйдет из строя Данный выход из строя не подлежит гарантийному обслуживанию Будьте внимательны Затем удалите иглу блокиратор 3 рис 2 включите режим байпас переключателем 1 передвинув его вправо После окончания использования режима байпас переведите переключатель 1 влево и вставьте иглу блокиратор обратно для предотвращения случайного включения переключателя байпас 5 3 Точность значения выходного напряжения Из за конструктивных особенностей релейных стабилизаторов точность выходного стабилизированного напряжения составляет 8 Таким образом фактическое выходное напряжение может составлять от 203 до 237 Вольт При обнаружении неисправностей необходимо обратиться в уполномоченный сервисный центр 6 Техническое обслуживание В процессе эксплуатации прибор не требует специального обслуживания Необходимо регулярно осматривать корпус прибора провод питания и сетевую вилку на предмет повреждения При обнаружении необходимо обратиться в специализированный сервисный центр Контролируйте чистоту вентиляционных отверстий в передней и задней части аппарата а также по бокам при необходимости очистите их Не допускается для чистки прибора использовать абразивные чистящие вещества и агрессивные жидкости Для протирки используйте мягкую ветошь 7 Транспортировка хранение и утилизация При транспортировке и хранении не допускайте ударов корпуса о твердые предметы Запрещено переносить прибор за провод питания Используйте для этого ручки расположенные на верхней части корпуса Если вы собираетесь длительное время не пользоваться прибором храните его в сухом отапливаемом помещении в оригинальной упаковке Запрещено утилизировать стабилизатор с бытовыми отходами Узнайте в администрации адреса специализированных организаций по утилизации 8 Ограничение ответственности
