Quattro Elementi 649-486 [5/8] Подготовка к началу работы

Содержание

• _ восэейо 1
• Назначение общее описание и внешний вид 2
• Правила безопасности и общие положения 2
• Техническая информация 3
• Подготовка к началу работы 5
• Принцип работы и начало эксплуатации 5
• Рекомендации при сварке плавящимся электродом мма 6
• Устранение дефектов при сварке плавящимся электродом 6
• В процессе эксплуатации прибор не требует специального обслуживания необходимо регулярно осматривать корпус прибора провод питания и сетевую вилку на предмет повреждения при обнаружении необходимо обратиться в специализированный сервисный центр контролируйте чистоту вентиляционных отверстий в передней и задней части аппарата а также по бокам при необходимости очистите их не допускается для чистки прибора использовать абразивные чистящие вещества и агрессивные жидкости для протирки используйте мягкую ветошь при обнаружении неисправности обратитесь в уполномоченный сервисный центр 7
• Защита от перебоя питания 7
• Инверторный сварочный аппарат является сложным изделием состоящим из большого числа электронных компонентов которые чувствительны к различным аномалиям сети питания к наиболее распространенным аномалиям относятся пониженное и повышенное напряжение внезапное отключение питания импульсные помехи такая нестабильность сети питания приводит к ускоренному износу электронных компонентов сбоям в работе выходу прибора из строя для защиты сварочного инвертора от воздействия аномалий сети необходимо применять различные защитные устройства для защиты от импульсных помех необходимо использовать сетевой фильтр соответствующей мощности например quattro elementi g box для защиты от высокого напряжения необходимо использовать устройство автоматического отключения 7
• Особенности эксплуатации 7
• При транспортировке и хранении не допускайте ударов корпуса о твердые предметы запрещено переносить прибор за провод питания используйте для этого ремень 7
• Рекомендации по выбору электродов внимательно изучите маркировку и назначение покупаемых вами электродов электроды должны быть предназначены для работы на постоянном токе рекомендуем использовать электроды производства компании quattro elementi они обеспечивают легкий поджиг дуги стабильное горение малое разбрызгивание металла не используйте электроды взятые на ближайшей стройплощадке обычно они хранятся не должным образом не используйте электроды с отколотым покрытием перед использованием прокалите электроды согласно инструкции на электроды храните электроды в сухом месте желательно использовать специальный пенал в следующей таблице вы найдете рекомендации по выбору диаметра электрода 7
• Средние показатели сварочного тока ампер 7
• Техническое обслуживание 7
• Транспортировка хранение и утилизация 7
• Ене 8
• Ограничение ответственности 8
• Технические характеристики 8

Похожие устройства

• Quattro Elementi qe-36000 e 649-325 Инструкция по эксплуатации
• Quattro Elementi qe-24000 e 640-452 Инструкция по эксплуатации
• Quattro Elementi qe-15000 e 640-445 Инструкция по эксплуатации
• Quattro Elementi qe-9000 etn 649-288 Инструкция по эксплуатации
• Quattro Elementi qe-5000 etn 649-264 Инструкция по эксплуатации
• Quattro Elementi qe-5000 c 649-240 Инструкция по эксплуатации
• Quattro Elementi qe-3000 c 649-233 Инструкция по эксплуатации
• Quattro Elementi qe-2000 c 649-226 Инструкция по эксплуатации
• Quattro Elementi qe-120d 640-476 Инструкция по эксплуатации
• Quattro Elementi qe- 70d 772-357 Инструкция по эксплуатации
• Quattro Elementi qe- 40d 772-340 Инструкция по эксплуатации
• Quattro Elementi qe- 25d 772-333 Инструкция по эксплуатации
• Quattro Elementi qe- 15d 772-326 Инструкция по эксплуатации
• Quattro Elementi qe-50dn 640-421 Инструкция по эксплуатации
• Quattro Elementi qe-25dn 772-364 Инструкция по эксплуатации
• Quattro Elementi qe-25g 772-296 Инструкция по эксплуатации
• Quattro Elementi qe-18g 772-289 Инструкция по эксплуатации
• Quattro Elementi qe-10g 640-469 Инструкция по эксплуатации
• Quattro Elementi 771-701 Инструкция по эксплуатации
• Сварог TIG 185 A (R108) Руководство по эксплуатации

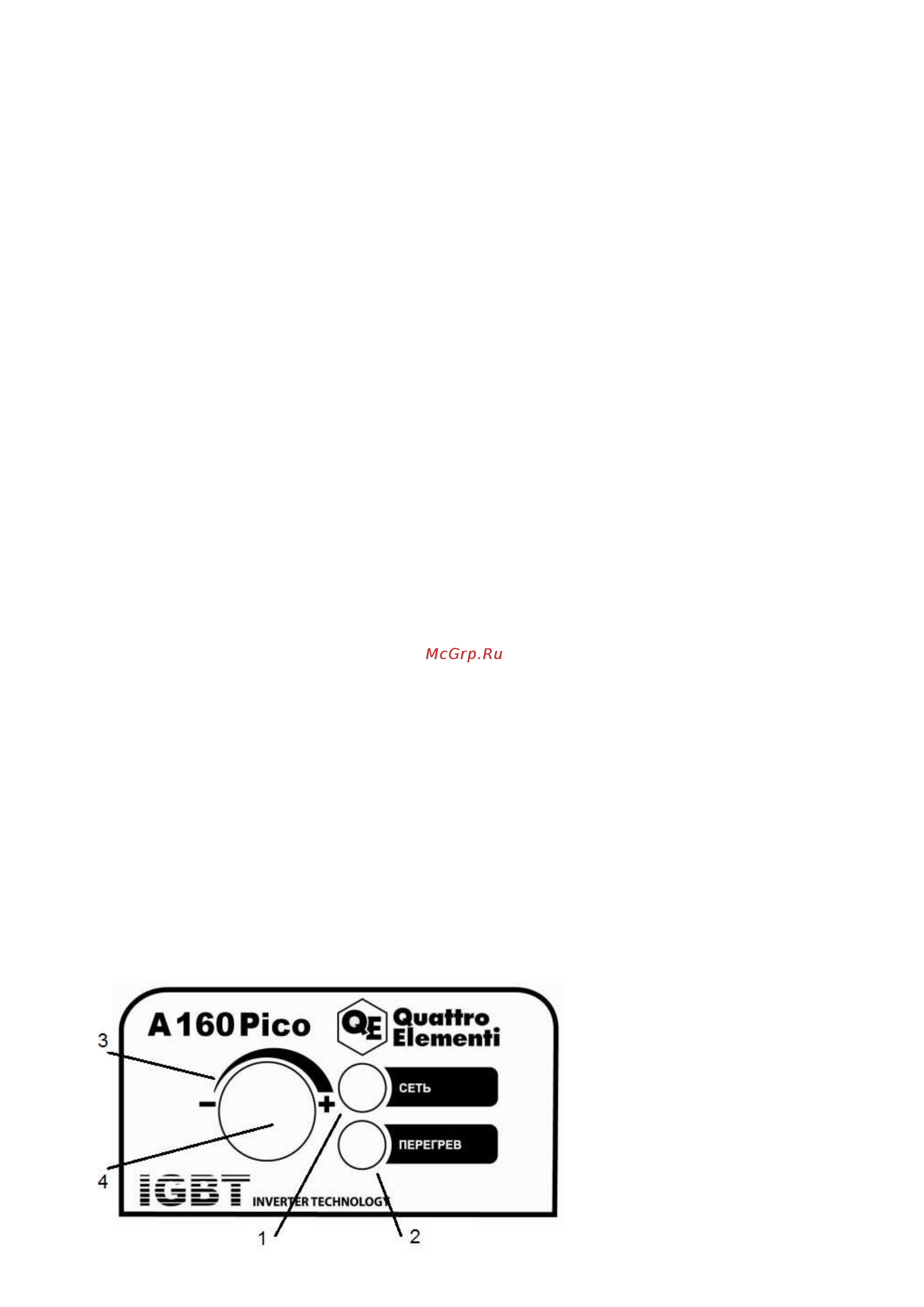

При контакте электрода со свариваемой деталью происходит короткое замыкание которое характеризуется резким ростом тока Аппарат автоматически уменьшает напряжение дуги тем самым уменьшая сварочный ток Данная система существенно облегчает отрыв залипшего электрода от детали При возникновении короткого замыкания удалите электрод от детали как можно быстрее 3 8 Подключение сварочного аппарата к генератору Данные модели аппаратов адаптированы для подключения к автономному источнику тока генератору Для надежного функционирования сварочного аппарата и генератора мощность генератора должна быть минимум в 1 5 раза зависит от нагрузочной характеристики генератора большей потребляемой мощности сварочного аппарата 4 Подготовка к началу работы 4 1 Перед началом работы Установите сварочный аппарат на ровную твердую поверхность Исследуйте провод питания сварочные кабели зажим массы и держатель электрода на предмет повреждений При обнаружении дефектов замените Перед началом сварочных работ электроды необходимо прокалить руководствуйтесь инструкцией к электродам Рабочая зона должна быть свободна ничто не должно мешать вам в процессе работы Убедитесь что в рабочей зоне отсутствуют посторонние люди 4 2 Подготовка свариваемых деталей Надежно зафиксируйте свариваемые заготовки Очистите место сварки от краски ржавчины масла Для этого воспользуйтесь кордщеткой В зависимости от способа соединения заготовок встык или внахлест заготовки требуют дополнительной подготовки руководствуйтесь методическими указаниями по сварочному делу 5 Принцип работы и начало эксплуатации 5 1 Установка сварочных кабелей Сварочные кабели оснащены кабельными разъемами а аппарат кабельными розетками 5 Рис 1 отмеченными знаками и на лицевой панели аппарата Удостоверьтесь что аппарат отключен от сети Соедините разъем кабеля с розеткой аппарата и поверните по часовой стрелке до надежной фиксации Удостоверьтесь что кабельные разъемы надежно закреплены в кабельных розетках периодически проверяйте надежность соединения иначе возможно искрение и прогорание контактов Прямая полярность электрод подключается к разъему а обратный провод к В этом случае больше нагревается свариваемое изделие Обратная полярность электрод подключается к разъему а обратный провод к В этом случае больше нагревается электрод Эту полярность применяют для сварки тонколистового металла Скорость плавления электрода выше на 10 40 Тем не менее при подключении сварочных кабелей соблюдайте полярность руководствуясь типом применяемых электродов видом сварочных работ прихват или сварка толщиной и типом металла Установите электрод в электрододержатель Закрепите зажим массы на свариваемой заготовке как можно ближе к месту сварки предварительно зачистив место соединения 5 2 Включение аппарата Включите вилку провода питания аппарата в заземленную сеть 220 Вольт 50 Гц Включите аппарат клавишей на задней панели Включится вентилятор охлаждения На лицевой панели одновременно загорятся зеленый и желтый светодиоды рис 2 Выждите несколько секунд Желтый светодиод погаснет Запрещено использовать аппарат пока желтый светодиод горит Аппарат готов к проведению сварочных работ Если зеленый светодиод не загорелся загорелся и не погас желтый светодиод или не работает вентилятор аппарат неисправен Обратитесь в уполномоченный сервисный центр 5 3 Регулировка сварочного тока Сварочные аппараты оснащены рукояткой регулировки сварочного тока 4 расположенной на передней Ток регулируется плавно Передняя панель 1 Зеленый светодиод включения в сеть 2 Желтый светодиод термозащиты 3 Шкала сварочного тока 4 Рукоятка регулировки сварочного тока
