Quattro Elementi a 200 nano 643-279 [2/8] Назначение общее описание и внешний вид

Содержание

• Зп 02 1
• Назначение общее описание и внешний вид 2
• Правила безопасности и общие положения 2
• Техническая информация 3
• Подготовка к началу работы 5
• Принцип работы и начало эксплуатации 5
• Рекомендации при сварке плавящимся электродом мма 6
• Теория электродной сварки 6
• Устранение дефектов при сварке плавящимся электродом 6
• В процессе эксплуатации прибор не требует специального обслуживания необходимо регулярно осматривать корпус прибора провод питания и сетевую вилку на предмет повреждения при обнаружении необходимо обратиться в специализированный сервисный центр контролируйте чистоту вентиляционных отверстий в передней и задней части аппарата а также по бокам при необходимости очистите их не допускается для чистки прибора использовать абразивные чистящие вещества и агрессивные жидкости для протирки используйте мягкую ветошь 7
• Защита от перебоя питания 7
• Инверторный сварочный аппарат является сложным изделием состоящим из большого числа электронных компонентов которые чувствительны к различным аномалиям сети питания к наиболее распространенным аномалиям относятся пониженное и повышенное напряжение внезапное отключение питания импульсные помехи такая нестабильность сети питания приводит к ускоренному износу электронных компонентов сбоям в работе выходу прибора из строя для защиты сварочного инвертора от воздействия аномалий сети необходимо применять различные защитные устройства для защиты от импульсных помех необходимо использовать сетевой фильтр соответствующей мощности например quattro elementi g box для защиты от высокого напряжения необходимо использовать устройство автоматического отключения 7
• Особенности эксплуатации 7
• При транспортировке и хранении не допускайте ударов корпуса о твердые предметы запрещено переносить прибор за провод питания используйте для этого ремень если вы собираетесь длительное время не пользоваться прибором храните его в сухом отапливаемом помещении в оригинальной упаковке запрещено хранить аппарат в неотапливаемом помещении при отрицательных температурах запрещено утилизировать сварочный аппарат с бытовыми отходами узнайте в администрации адреса специализированных организаций по утилизации 7
• Рекомендации по выбору электродов внимательно изучите маркировку и назначение покупаемых вами электродов электроды должны быть предназначены для работы на постоянном токе рекомендуем использовать электроды производства компании quattro elementi они обеспечивают легкий поджиг дуги стабильное горение малое разбрызгивание металла не используйте электроды взятые на ближайшей стройплощадке обычно они хранятся не должным образом не используйте электроды с отколотым покрытием перед использованием прокалите электроды согласно инструкции на электроды храните электроды в сухом месте желательно использовать специальный пенал в следующей таблице вы найдете рекомендации по выбору диаметра электрода 7
• Средние показатели сварочного тока ампер 7
• Техническое обслуживание 7
• Транспортировка хранение и утилизация 7
• А150 а160 а180 а190 а 200 8
• Для всех моделей класс электрозащиты i степень защиты оболочки по гост 14254 96 iр21 8
• Минимальный срок службы 3 года с даты выпуска 8
• Несоблюдение правил приведенных в данной инструкции может повлечь за собой выход из строя аппарата а также существует риск поражения электрическим током пользователя производитель и продавец не несут ответственность за ущерб нанесенный в результате нарушения пунктов данной инструкции сохраняйте данное руководство по эксплуатации в течение всего срока пользования изделием передайте его вместе с изделием следующему владельцу производитель оставляет за собой право вносить конструктивные изменения не ухудшающие характеристики изделия без предварительного уведомления использование аппарата возможно и после истечения указанного срока службы при условии ежегодного замера на пробой сопротивления изоляции токоведущих деталей методы и рекомендации по проведению сварки приведенные в данном руководстве не являются исчерпывающими и не могут быть использованы для обучения сварочному делу для обучения обратитесь в соответствующие учебные центры сварочные аппараты quattro elementi серии а не предназна 8
• Обратите внимание на строку с указанием сечения удлинителя питания для обеспечения достаточной подводимой мощности питания необходимо использовать электрические удлинители с сечением провода не менее указанного в таблице в противном случае более тонкий провод создаст большое сопротивление и будет сильно греться действует общее правило чем длиннее провод питания тем большего сечения он должен быть электрический удлинитель должен быть полностью размотан с катушки невыполнение этих условий не позволит аппарату получать достаточно мощности и приведет к уменьшению сварочного тока на выходе 8
• Ограничение ответственности 8
• После проверки сервисным центром эксплуатация может быть продолжена при условии ежегодного замера сопротивления изоляции токоведущих элементов гарантийные обязательства согласно прилагаемому гарантийному талону гарантийный талон и руководство по эксплуатации являются неотъемлемыми частями данного изделия рекомендуется заклеить серийный номер прозрачным скотчем во избежание его повреждения месяц и год производства указан в первых 4 х цифрах серийного номера товар сертифицирован с отзывами и предложениями обращайтесь www quattro el com 8
• Производитель quattro elementi italy виа сан винченцо 2 16121 генуя италия 8
• Технические характеристики 8
• Устанавливается 3 месяца 8

Похожие устройства

• Quattro Elementi a 180 nano 643-262 Инструкция по эксплуатации
• Quattro Elementi a 160 nano 643-255 Инструкция по эксплуатации
• Quattro Elementi a 150 + маска 772-548 Инструкция по эксплуатации
• Quattro Elementi stabilia 5000 w-slim 640-544 Инструкция по эксплуатации
• Quattro Elementi stabilia 3000 w-slim 640-537 Инструкция по эксплуатации
• Quattro Elementi stabilia 2000 w-slim 772-586 Инструкция по эксплуатации
• Quattro Elementi stabilia 1500 w-slim 772-579 Инструкция по эксплуатации
• Quattro Elementi stabilia 1000 w-slim 772-562 Инструкция по эксплуатации
• Quattro Elementi stabilia 500 w-slim 772-555 Инструкция по эксплуатации
• Quattro Elementi stabilia 2000 772-067 Инструкция по эксплуатации
• Quattro Elementi stabilia 1500 772-050 Инструкция по эксплуатации
• Quattro Elementi stabilia 1000 772-043 Инструкция по эксплуатации
• Quattro Elementi stabilia 500 772-036 Инструкция по эксплуатации
• Quattro Elementi stabilia 12000 772-111 Инструкция по эксплуатации
• Quattro Elementi 770-902 Инструкция по эксплуатации
• Quattro Elementi 770-926 Инструкция по эксплуатации
• Quattro Elementi 770-872 Инструкция по эксплуатации
• Quattro Elementi 770-919 Инструкция по эксплуатации
• Quattro Elementi 770-896 Инструкция по эксплуатации
• Quattro Elementi stabilia 10000 772-104 Инструкция по эксплуатации

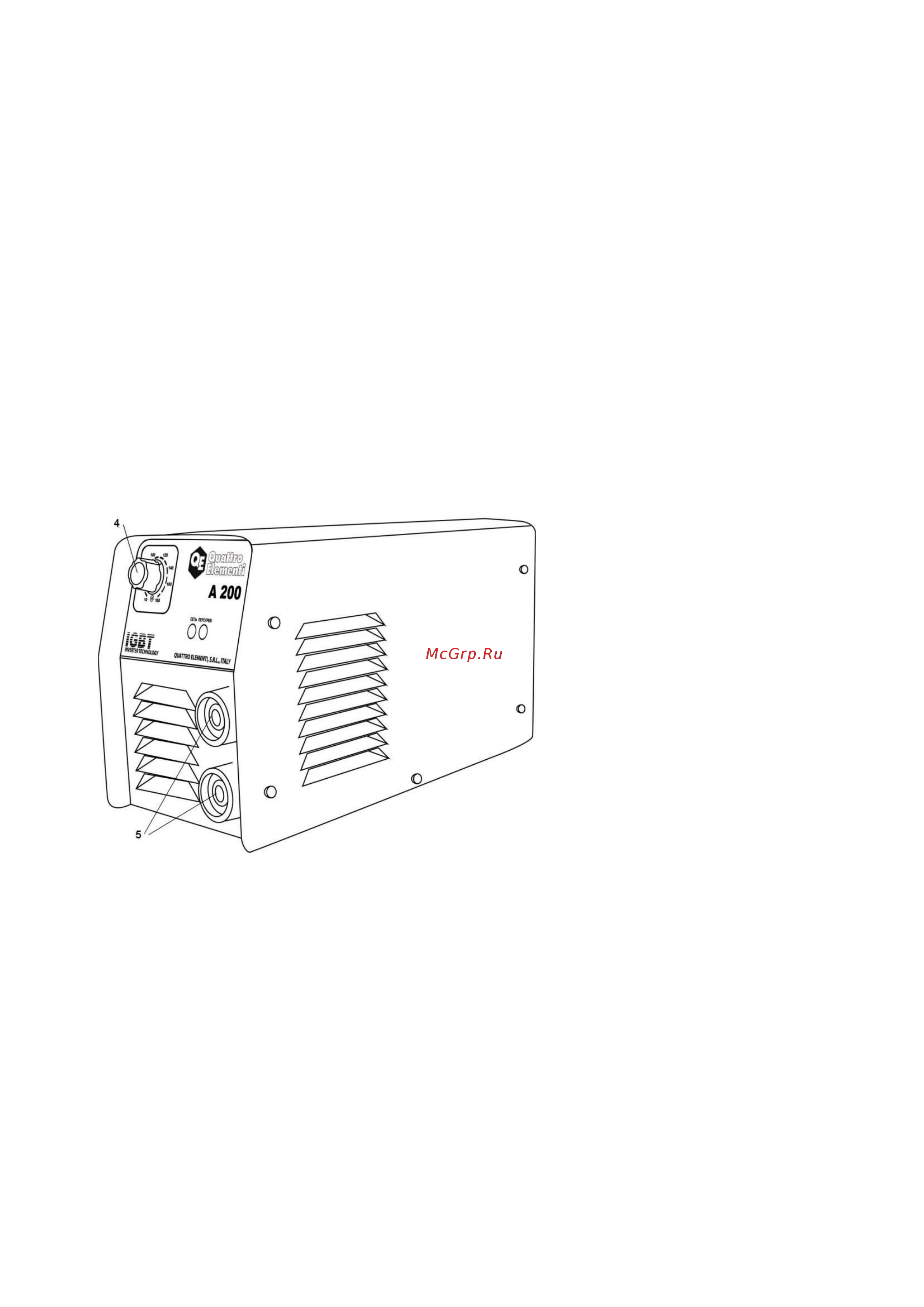

Уважаемый покупатель Мы благодарим Вас за выбор продукции компании Quattro Elementi Прежде чем начать пользоваться изделием обязательно ознакомьтесь с данной инструкцией Несоблюдение правил эксплуатации и техники безопасности может привести к выходу из строя аппарата и нанесению вреда здоровью и даже смерти пользователя Продукция компании Quattro Elementi всесторонне проверена на заводе изготовителе Приобретайте аппараты с запасом мощности и производительности Как показала практика подавляющее большинство обращений в сервисный центр связано не с качеством техники а неправильным подключением некачественными расходными материалами несоответствием напряжения в сети или неумелыми действиями пользователя 1 Назначение общее описание и внешний вид Модели серии А представляют собой переносные однофазные сварочные аппараты с источником питания инверторного типа предназначенные для сварки на постоянном токе плавящимися покрытыми электродами ММА диаметром от 1 6 мм до максимально возможного для каждой модели и являются технически сложными изделиями бытового назначения Свариваемые металлы малоуглеродистая сталь нержавеющая сталь и другие легированные стали чугун Инновационная схемотехника и элементная база ведущих производителей мира обеспечивают сварочным инверторам Quattro Elementi длительный эксплуатационный период и высокую надежность Низкий вес высокая выходная мощность и длительный рабочий цикл стали возможными благодаря использованию быстродействующих биполярных IGBT транзисторов производства компаний Fairchild Semiconductor США и Infineon Technologies Германия Два высокопроизводительных вентилятора и радиаторы охлаждения с высокой эффективностью рассеивания тепла обеспечивают исключительную работоспособность при различных условиях эксплуатации 4 Регулятор тока 5 Кабельные розетки для сварочных проводов Переключатель ВКЛ ВЫКЛ на задней панели 2 Правила безопасности и общие положения Процесс сварки представляет опасность как для пользователя аппаратом так и для окружающих Производитель и продавец не несут ответственности за травматизм вызванный неправильным пользованием аппаратом Во время работы руководствуйтесь следующими правилами 2 1 К работе с аппаратом допускаются лица имеющие удостоверение электросварщика прошедшие обучение инструктаж и проверку знаний требований электробезопасности имеющие квалификационную группу по электробезопасности не ниже II и имеющие соответствующее удостоверение 2 2 Личная безопасность Надевайте сухую не синтетическую защитную одежду Используйте защитные перчатки и ботинки с защищенными носками с непромокаемой подошвой Не смотрите на световое излучение исходящее от дуги Обязательно надевайте защитную маску со специальным затемненным покрытием рекомендуем маску с автоматическим затемнением производства компании Quattro Elementi Во время сварки не дотрагивайтесь до электродов и других металлических поверхностей Любой удар током потенциально опасен для жизни Не разбирайте аппарат не снимайте защитный корпус и не дотрагивайтесь до частей находящихся под напряжением Периодически проверяйте сетевой провод на предмет повреждений Заменяйте его при нарушении изоляции Даже при незначительных неполадках электрической системы необходимо выключить аппарат и устранить неисправность Никогда не ремонтируйте аппарат самостоятельно Ремонт должен осуществлять квалифицированный специалист После окончания работы всегда выключайте аппарат из сети Запрещено эксплуатировать аппарат если он не заземлен должным образом
