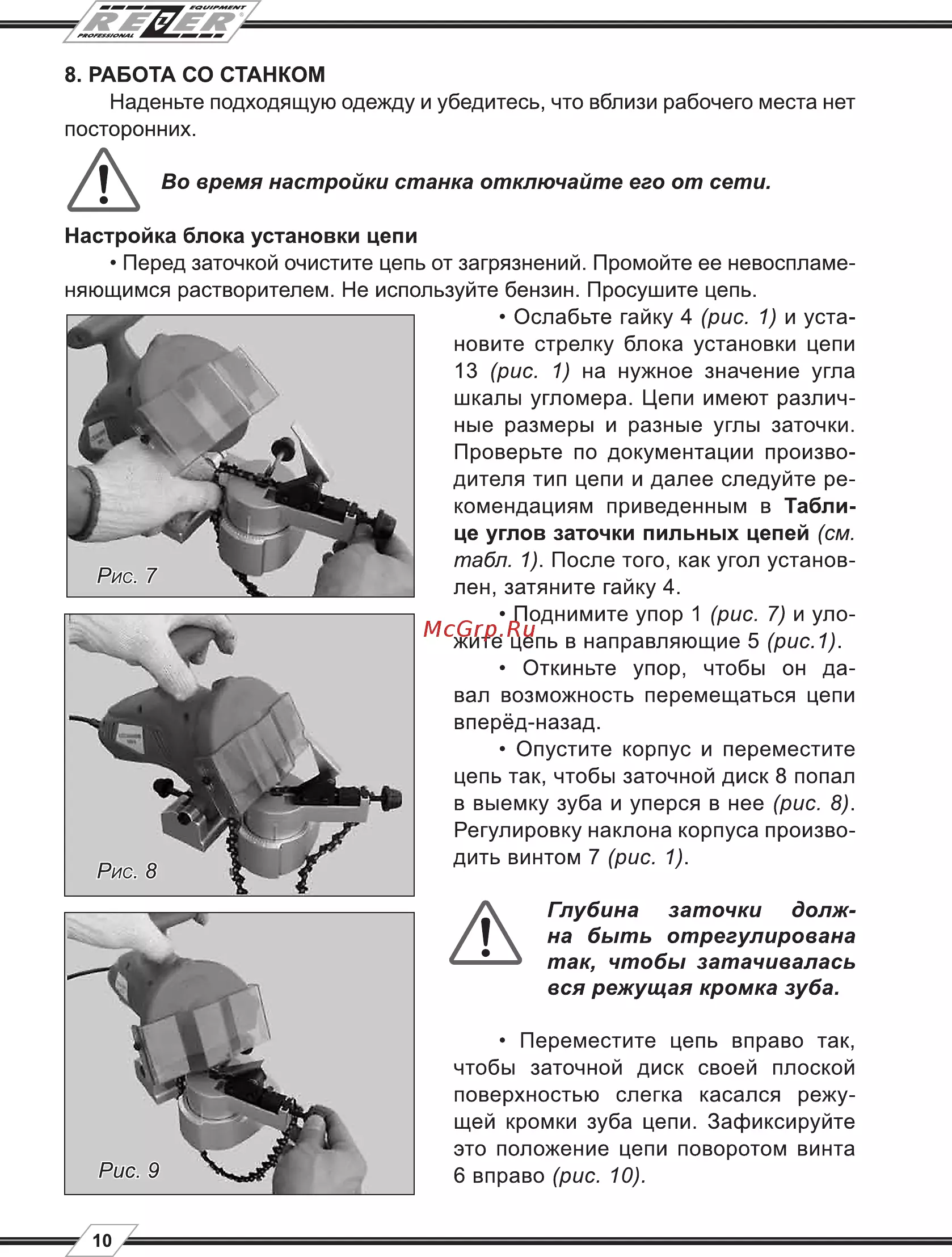

8 РАБОТА СО СТАНКОМ Наденьте подходящую одежду и убедитесь что вблизи рабочего места нет посторонних Во время настройки станка отключайте его от сети Настройка блока установки цепи Перед заточкой очистите цепь от загрязнений Промойте ее невоспламеняющимся растворителем Не используйте бензин Просушите цепь Ослабьте гайку 4 рис 1 и уста новите стрелку блока установки цепи 13 рис 1 на нужное значение угла шкалы угломера Цепи имеют различ ные размеры и разные углы заточки Проверьте по документации произво дителя тип цепи и далее следуйте ре комендациям приведенным в Табли це углов заточки пильных цепей см табл 1 После того как угол установ лен затяните гайку 4 Поднимите упор 1 рис 7 и уло жите цепь в направляющие 5 рис 1 Откиньте упор чтобы он да вал возможность перемещаться цепи вперёд назад Опустите корпус и переместите цепь так чтобы заточной диск 8 попал в выемку зуба и уперся в нее рис 8 Регулировку наклона корпуса произво дить винтом 7 рис 1 г т Гпубина заточки долж на быть отрегулирована так чтобы затачивалась вся режущая кромка зуба Переместите цепь вправо так чтобы заточной диск своей плоской поверхностью слегка касался режу щей кромки зуба цепи Зафиксируйте это положение цепи поворотом винта 6 вправо рис 10 ю
