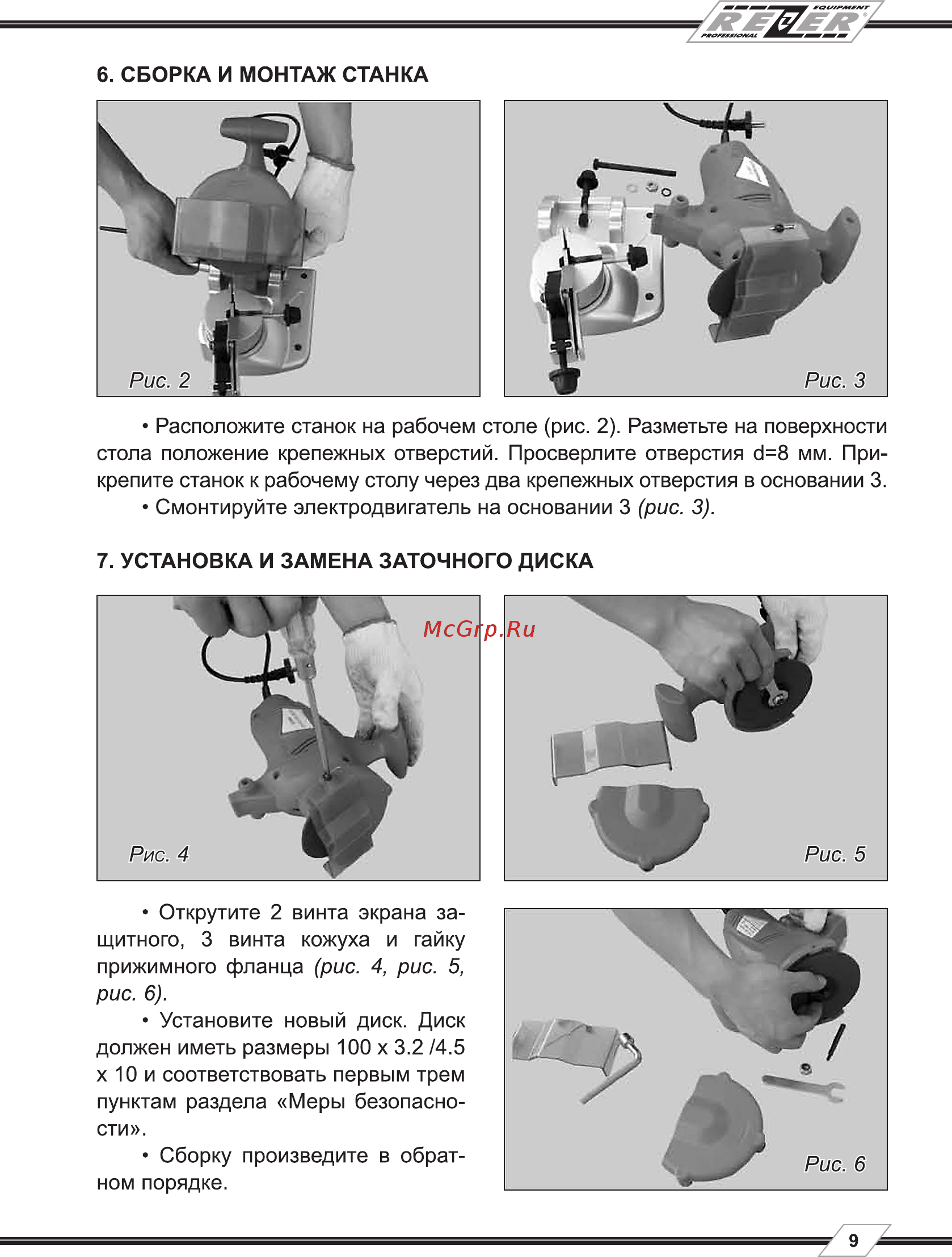

6 СБОРКА И МОНТАЖ СТАНКА Расположите станок на рабочем столе рис 2 Разметьте на поверхности стола положение крепежных отверстий Просверлите отверстия 6 8 мм При крепите станок к рабочему столу через два крепежных отверстия в основании 3 Смонтируйте электродвигатель на основании 3 рис 3 7 УСТАНОВКА И ЗАМЕНА ЗАТОЧНОГО ДИСКА Открутите 2 винта экрана за щитного 3 винта кожуха и гайку прижимного фланца рис 4 рис 5 рис 6 Установите новый диск Диск должен иметь размеры 100 х 3 2 4 5 х 10 и соответствовать первым трем пунктам раздела Меры безопасно сти Сборку произведите в обрат ном порядке 9
