3.2. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Перед подключением оборудования проверьте установленные значения напряжения сети

и пороговые напряжения сетевых предохранителей. Проверьте заземление системы.

Перед подсоединением сетевого кабеля к блоку выключателя убедитесь в том, что

выключатель сети аппарата находится в положении «Выкл.». Откройте блок выключателя,

подсоедините, как показано на рисунке 2, три одноцветных (токопроводящих) провода че-

тырехжильного кабеля аппарата к соответствующим трем разъемам, желто-зеленый провод

и подсоедините его к заземляющему болту.

Проверьте надежность всех соединений. Зафиксируйте кабель с помощью специальной

скобы.

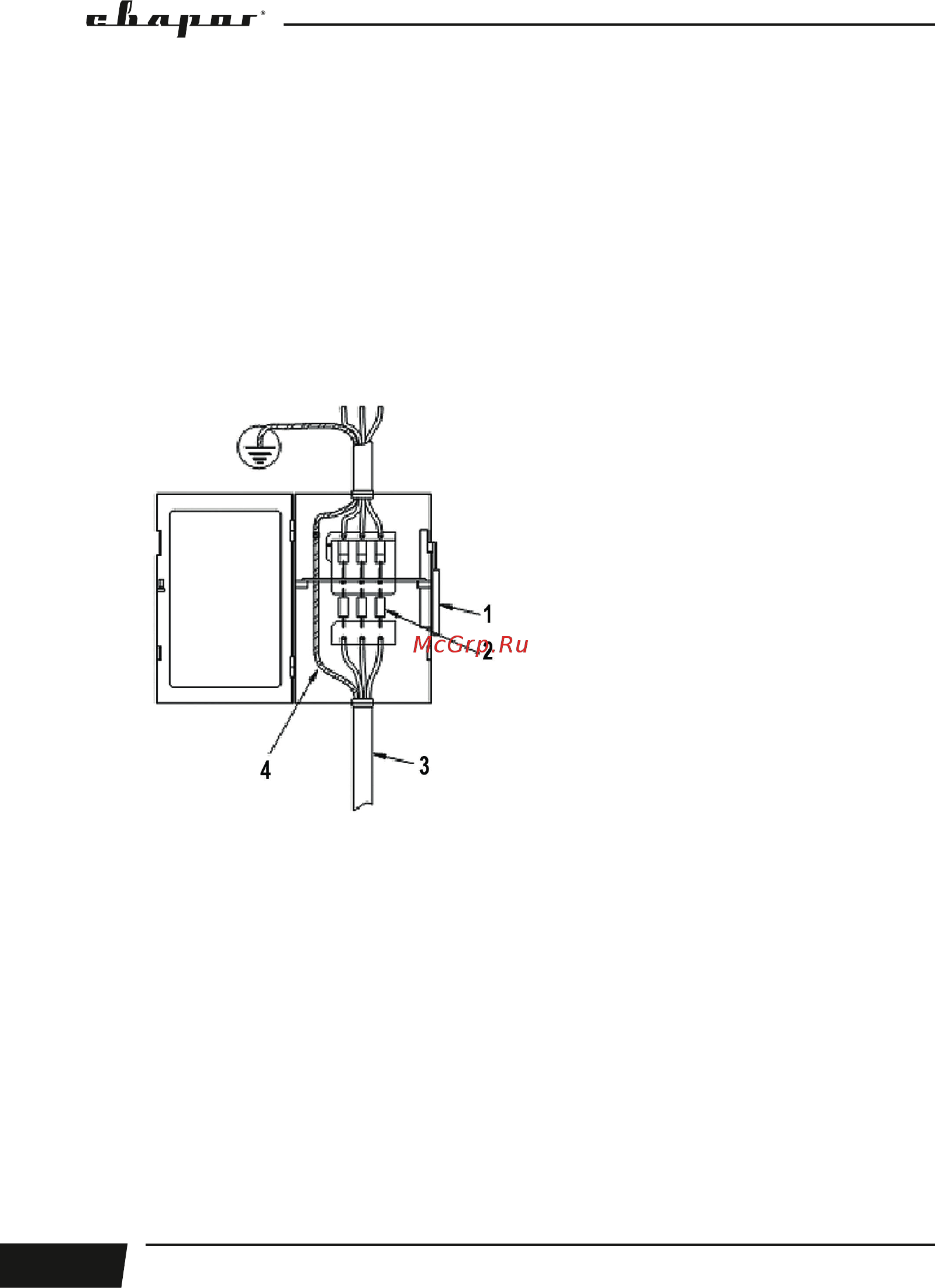

1. Выключатель сети

2. Предохранитель

3. Кабель питания аппарата

4. Желто-зеленый заземляющий

кабель (земля, не соединять

с нулевой фазой)

Рис. 2

3.3. ПОДГОТОВКА К РАБОТЕ

Перед началом работы проверьте:

• заземление сварочного оборудования;

• соединения кабелей, особенно обратите внимание на крепление заземляющего зажи-

ма на заготовке;

• надежность подключения сварочных кабелей и отсутствие короткого замыкания между

ними.

• полярность подключения
