Сварог MIG 200 Y (J03) [8/16] Установка и эксплуатация

серия MIG

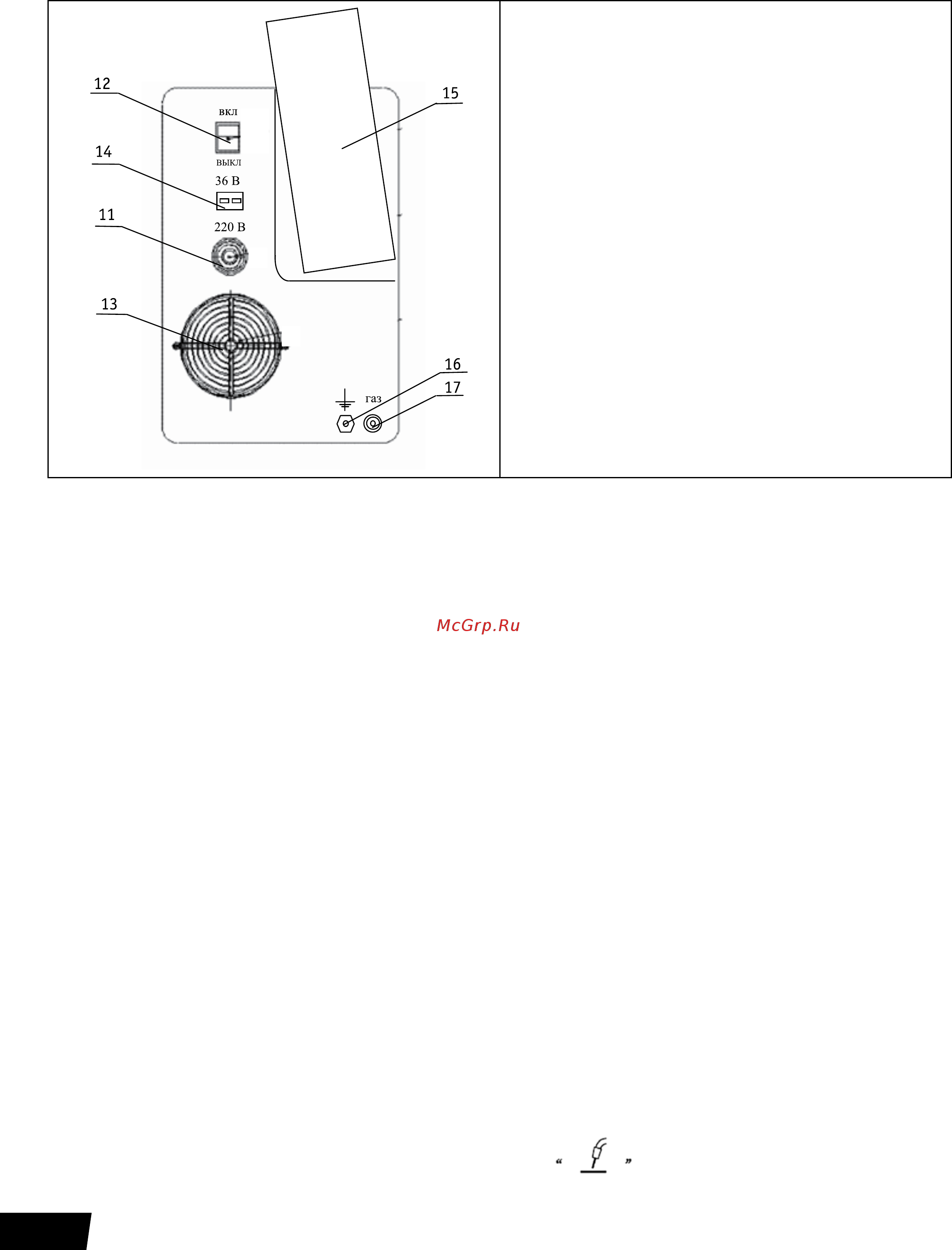

5.1. Устройство передней панели

11. Разъем кабеля сети.

12. Выключатель сети.

13. Вентилятор.

14. Разъем подключения подогревателя

газа.

15. Кожух для установки катушки

со сварочной проволокой.

16. Заземление.

17. Подсоединение газа.

6. Установка и эксплуатация

ВНИМАНИЕ:

Пожалуйста, устанавливайте аппарат только в соответствии с ниже перечис-

ленной последовательностью действий:

– Операции по подсоединению электрических проводов должны проводиться

после отключения питания аппарата посредством сетевого выключателя.

– Класс защиты данного оборудования – IP23, поэтому не используйте его

в дождь.

6.1. Подсоединение сетевого кабеля.

1. В комплект оборудования входит сетевой кабель. Подсоедините сетевой кабель к электро-

сети с требуемыми параметрами. Аппарат MIG 200 подсоединяется к однофазной сети пере-

менного тока с напряжением 220 В, в то время как MIG 250 – к трехфазной сети переменно-

го тока с напряжением 380 В.

2. Разъем сетевого кабеля должен соответствовать потребляемому току (то есть вилка сетевого

кабеля аппарата MIG 200 должна быть рассчитана на силу тока не менее 32 А, а аппарата MIG

250 – не менее 16 А по каждой фазе) во избежание окисления и перегрева.

3. Используйте мультиметр для проверки соответствия значения напряжения заданному диапазо-

ну.

4. Надежно заземлите аппарат специальным кабелем, подсоединяемым к корпусу аппарата.

6.2.1. Установка для сварки в среде защитных газов.

1. Подсоедините разъем кабеля горелки к разъему

на панели управления и закрути-

те до упора.
