5. Описание панелей управления

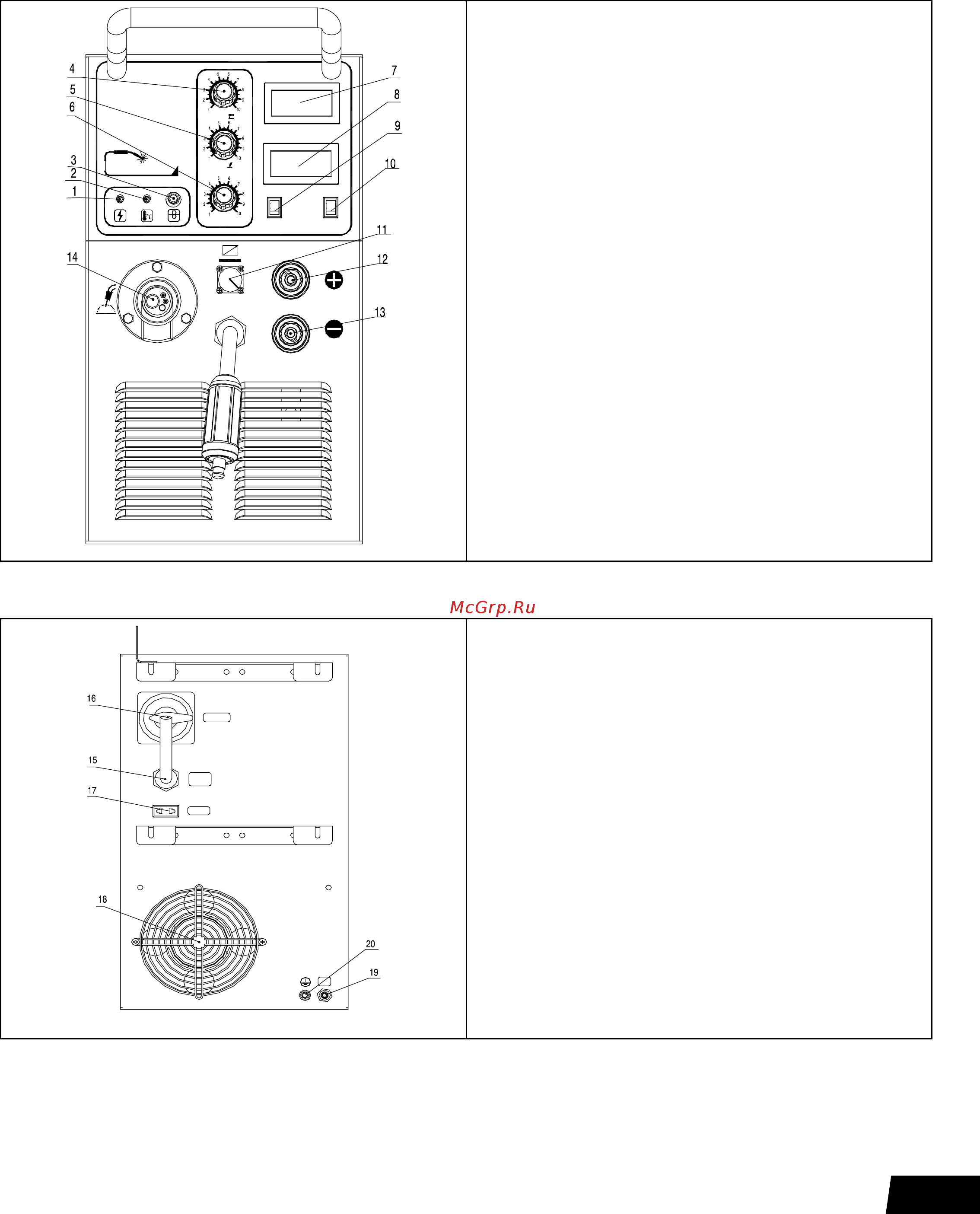

5.1. Устройство передней панели управления

ҏҏ



0,* 

$5&

0,*

3XOO

3XVK



 ҡ 

1. Индикатор питания.

2. Индикатор перегрева.

3. Прогон сварочной проволоки.

4. Регулятор значения тока при сварке

покрытым электродом MMA.

5. Регулятор значения напряжения.

6. Регулятор значения тока при сварке

в защитном газе MIG (скорости подачи

проволоки).

7. Амперметр.

8. Вольтметр.

9. Переключатель режимов сварки MMA/

MIG.

10. Включение горелки «Push–Pull».

11. Разъем управления горелкой «Push–Pull».

12. Выход «+».

5.2. Устройство задней панели

 









 



  

15. Разъем кабеля сети.

16. Выключатель сети.

17. Подогреватель.

18. Вентилятор.

19. Подключение газа.

20. Заземление.
