Свидетельство о приемке
Радиатор RIFAR Alum .................. прошел испытание на герметичность
давлением 3,0 МПа (30 атм.), соответствует требованиям ГОСТ 31311-
2005, ТУ 4935-003-41807387-09 и признан годным к эксплуатации.
Ф.И.О. упаковщика, дата производства, время испытания указаны на
задней стенке радиатора.
Я, …………………………………, с условиями монтажа и эксплуатации
радиаторов ознакомлен, претензий по товарному виду не имею.
Подпись покупателя:
…………………………………………………………………......
Дата покупки: ……………………20..... г.
ГАРАНТИЙНЫЙ ТАЛОН
Радиатор RIFAR Alum
………………………………………………………………….....
(модель, число секций)
Дата продажи: ……………………20..... г.
Продавец (поставщик):……………………………………………
М.П.
Дата: ……………………20..... г. ….…….…….…….…….……
Ответственное лицо:……………………….....(Ф И О, подпись)
Отметка организации, произведшей монтаж радиатора
Название организации:
…………………………………………………………………......
Адрес: ……………………………………………………………
Тел., факс, e-mail:
………………………………………………………………….....
М.П.
Дата: ……………………20..... г.…….…….…….…….…….…
Ответственное лицо………………………......Ф И О., подпись
Отметка организации, произведшей приемку монтажа радиатора:
Название организации:
…………………………………………………………………....
Адрес: ……………………………………………………………
Тел., факс, e-mail:
………………………………………………………………….....
М.П.
Дата: ……………………20..... г. .…….…….…….…….…….…
Ответственное лицо:………………………......Ф И О., подпись
Принципиальная схема установки радиатора
min 70
min 30
min
80
565
500
L
81
H

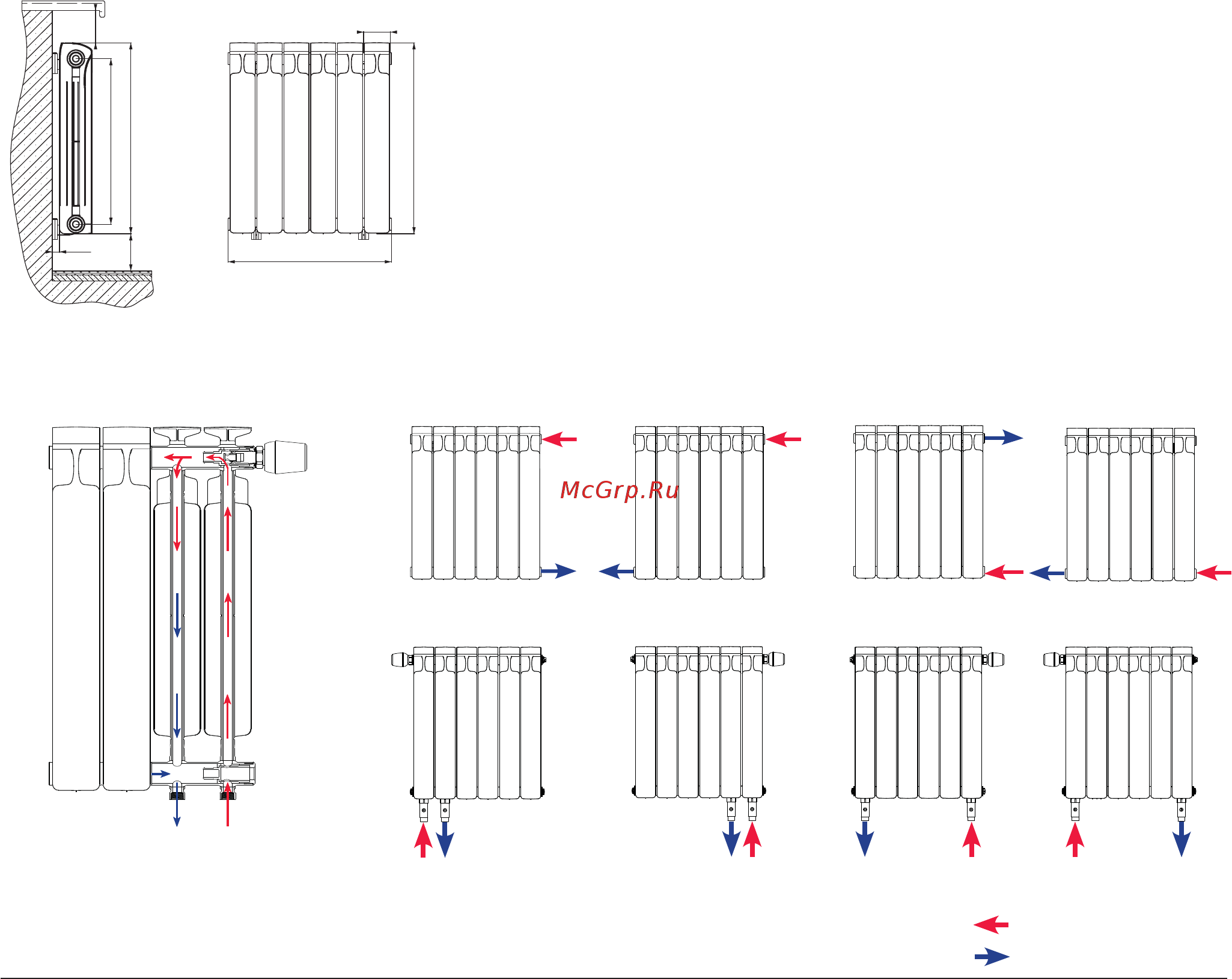

Возможные схемы подключения к тепловой
сети радиаторов RIFAR Alum
рис. 1
Комплектация радиатора RIFAR Alum 500/350 Ventil
Радиаторы RIFAR Alum Ventil, имемеющие возможность нижнего подключения
(рис.6,7, 8 и 9), производятся по специальному заказу потребителя и комплекту-
ются термостатическим клапаном, клапаном в нижнем коллекторе, стандартными
узлами нижнего подключения G 1/2˝, воздухоспускным клапаном (кран Маевского)
и заглушками. Кронштейны, термостатическая головка, в комплектацию не входят.
Важно: при заказе указывать, левое или правое подключение.
Подача теплоносителя
Отвод теплоносителя
Принципиальная схема движения
теплоносителя при нижнем подключении
рис. 6
рис. 7
рис. 9
рис. 5
рис. 8
рис. 2
рис. 3
рис. 4
Содержание
- Alum 500 350 1
- Алюминиевый секционный радиатор 1
- Гарантия 10 лет 1
- Рабочее давление до 20 атм 1
- Алюминиевый секционный радиатор отопления паспорт моделей rifar alum 500 rifar alum 350 2
- Возможные схемы подключения к тепловой 3
- Комплектация радиатора rifar alum 500 350 ventil радиаторы rifar alum ventil имемеющие возможность нижнего подключения рис 7 8 и 9 производятся по специальному заказу потребителя и комплекту ются термостатическим клапаном клапаном в нижнем коллекторе стандартными узлами нижнего подключения g 1 2 воздухоспускным клапаном кран маевского и заглушками кронштейны термостатическая головка в комплектацию не входят важно при заказе указывать левое или правое подключение 3
- Подача теплоносителя отвод теплоносителя 3
- Принципиальная схема движения теплоносителя при нижнем подключении 3
- Рис 1 3
- Сети радиаторов rifar alum 3
- Www rifar ru 4
