Размер соединения

В аппарате Внешние

Трубопровод

Природный газ 1/2" 1/2"

Холодная вода (вход) 1/2" 1/2"

Горячая вода (выход) 1/2"

1/2"

Дымоход

Диаметр дымохода 112 мм (внутренний) 110 мм (внешний)

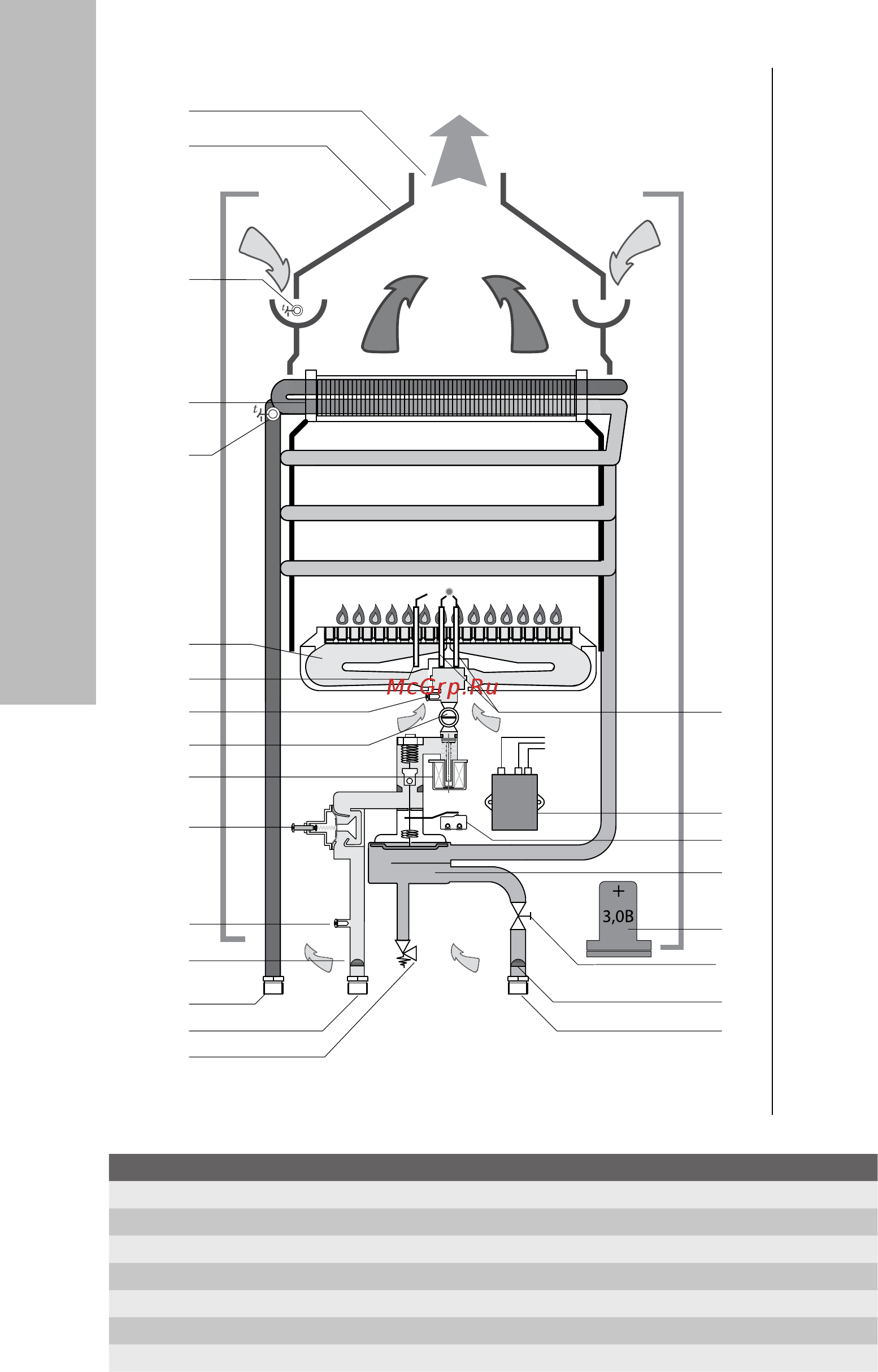

Конструкция водонагревателя

Обозначения

1. Стабилизатор тяги

2. Предохранительный

термостат 90

0

С

3. Медный 5-ти ходовой

теплообменник

4. Горелка из нержа-

веющей стали

5. Электроды розжига

6. Ионизационный

электрод контроля

пламени

7. Ручка регулировки

расхода газа

8. 2-х ступенчатый

электромагнитный

газовый клапан

9. Ручка регулировки

расхода воды

10. Стабилизатор давле-

ния газа(кроме LC)

11. Отсек для 2-х эле-

ментов питания 1,5 В

(размер “D”)

12. Водяной блок

13. Микровыключатель

14. Блок электроники

(автомат розжига и

контроля пламени)

15. Выход горячей воды

G ½´

16. Сетчатый фильтр газа

17. Сетчатый фильтр

воды

18. Подключение газо-

провода

G ½´

19. Предохранительный

клапан 11 бар

20. Подключение холод-

ной воды

G ½´

21. Патрубок дымохода

110 мм

23. Термостат контроля

за выходом про-

дуктов сгорания в

помещение 120

0

С

24. Штуцер измерения

давления газа на

входе

25. Штуцер измерения

давления газа на

соплах горелки

21

1

23

3

2

4

6

25

7

8

10

24

5

14

13

12

11

9

17

20

16

15

18

19
