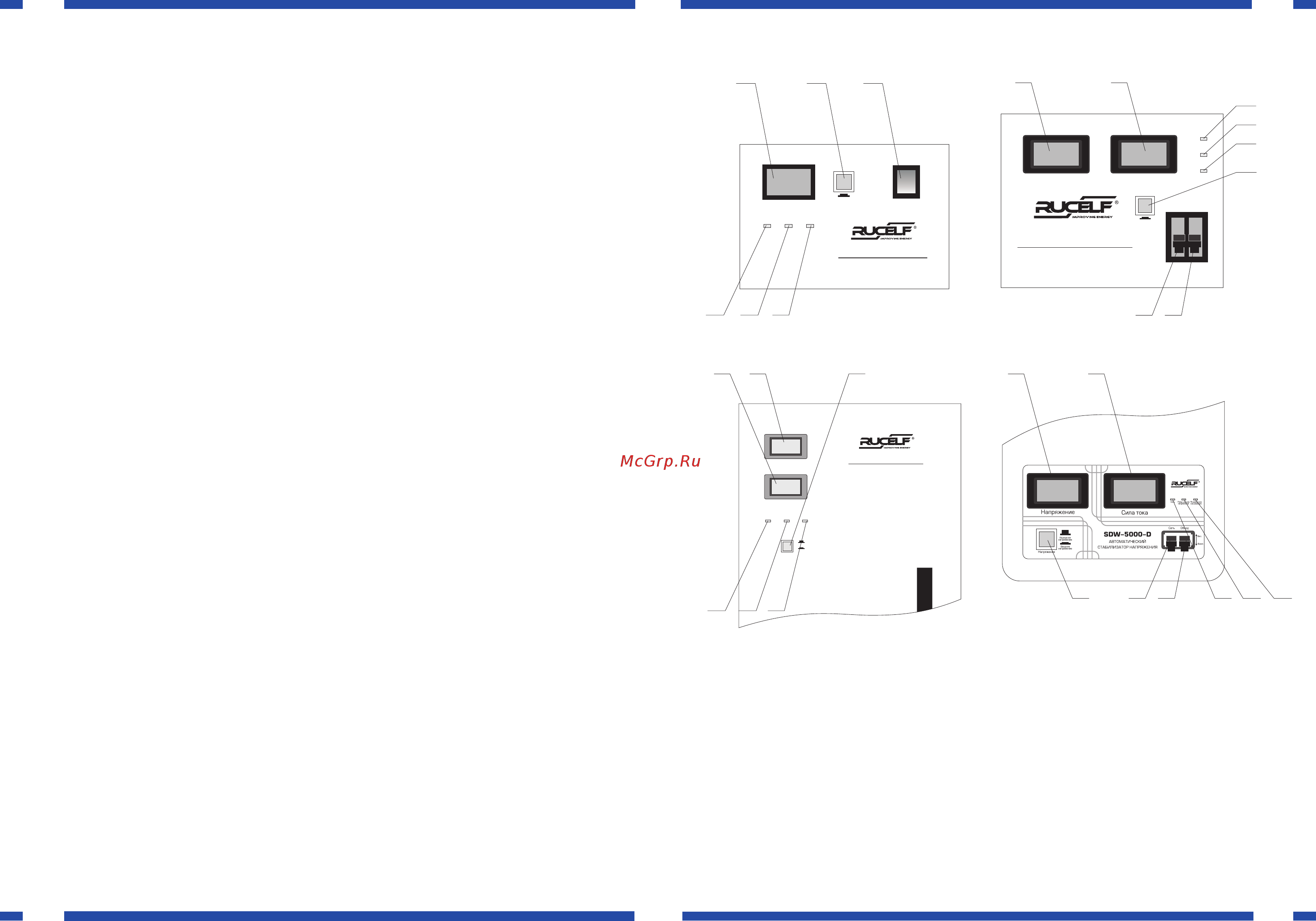

рус eng м 6 Operating control Пример расчета мощности стабилизатора В стационарном режиме работают холодильник мощностью ЗОО Вт телевизор 400 Вт кондиционер 1000 Вт радио 100 Вт электрические лампы 200 Вт Суммарная мощность составляет 300 400 1000 100 200 2000 Вт Одновременно со стационарными электроприборами могут подключаться утюг 1000 Вт пылесос 800 Вт электрочайник 1000 Вт В этом случае общая нагрузка может увеличиваться на 800 2800 Вт Максимальная суммарная мощность составит 2000 2800 4800 Вт Прибавляем к полученной мощности потребителей 25 и получаем мощность стабилизатора 4800 25 6000 Вт Таким образом при одновременном включении вышеперечисленных приборов Вам необходим стабилизатор мощностью не менее 6 0 кВт Расчет мощности произведен для работы стабилизатора при входном напряжении от 1 90 В Если напряжение ниже 190 В необходимо учитывать поправку согласно рис 1 5 Условия эксплуатации Окружающая среда невзрывоопасная не содержащая токопроводящей пыли агрессивных газов и т д Минимальное расстояние от корпуса прибора до стен 30 см Избегать попадания прямых солнечных лучей Стабилизатор должен быть заземлен Стабилизатор SDF SDV должен эксплуатироваться на горизонтальной твердой поверхности Стабилизатор SDW должен быть надежно закреплен на вертикальной плоскости Fig 2 ВНИМАНИЕ При эксплуатации стабилизатора необходимо периодически проверять соответствие суммарной мощности подключенных потребителей и максимальной мощности стабилизатора с учетом зависимости от входного напряжения При этом нужно помнить что у некоторых видов потребителей например электродвигатель в момент пуска происходит увеличение потребляемой мощности в 3 5 раз В связи с этим необходимо производить расчет суммарной мощности подключенной нагрузки 1 Voltmeter 2 Amperemeter 3 Indicator normal voltage 4 Indicator high voltage 5 Indicator low voltage 6 The button input voltage 7 Power up 8 Bypass mode м8 33 M
