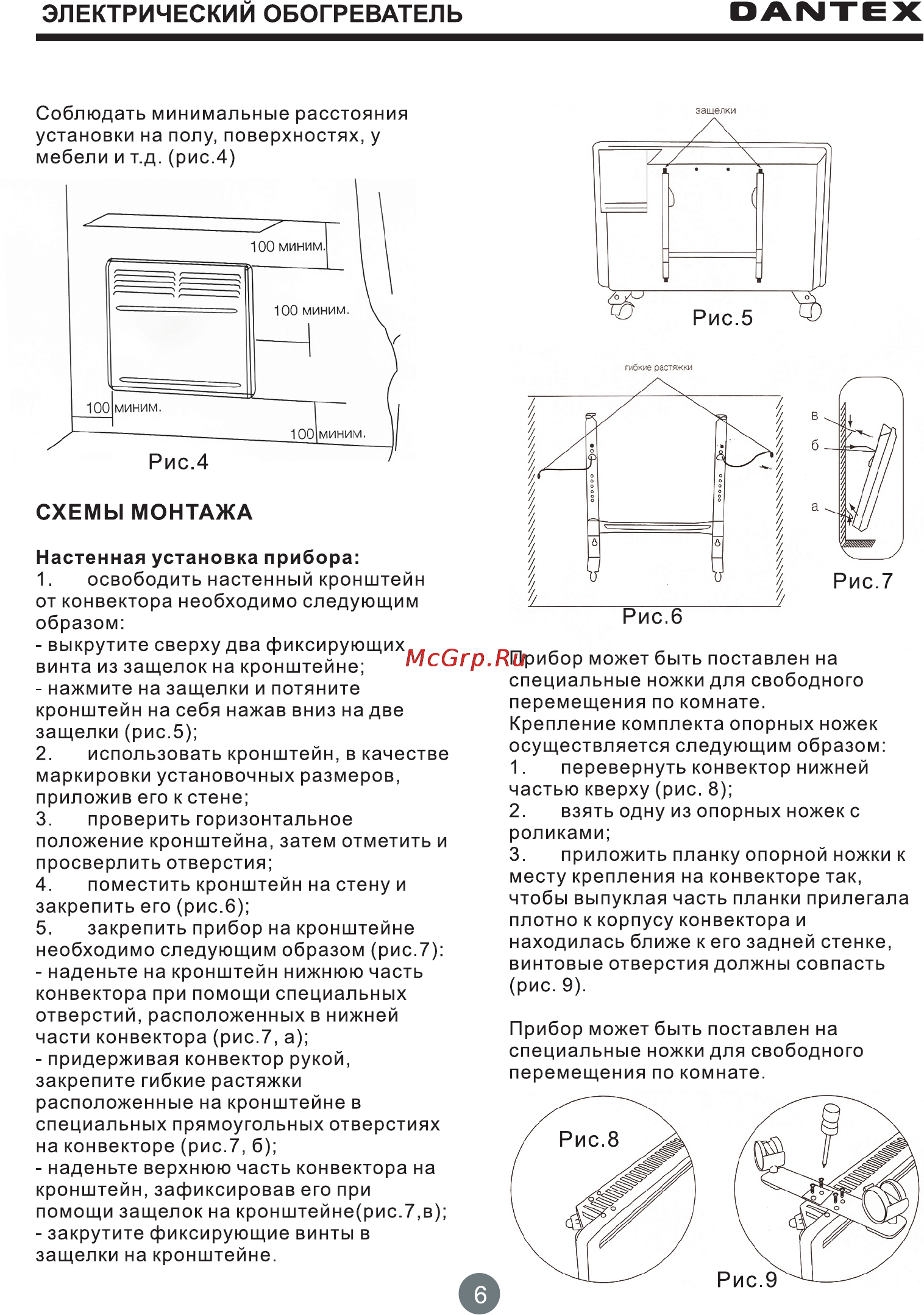

ЭЛЕКТРИЧЕСКИЙ ОБОГРЕВАТЕЛЬ ANTEX Соблюдать минимальные расстояния установки на полу поверхностях у мебели и т д рис 4 СХЕМЫ МОНТАЖА Настенная установка прибора 1 освободить настенный кронштейн от конвектора необходимо следующим образом выкрутите сверху два фиксирующих винта из защелок на кронштейне нажмите на защелки и потяните кронштейн на себя нажав вниз на две защелки рис 5 2 использовать кронштейн в качестве маркировки установочных размеров приложив его к стене 3 проверить горизонтальное положение кронштейна затем отметить и просверлить отверстия 4 поместить кронштейн на стену и закрепить его рис 6 5 закрепить прибор на кронштейне необходимо следующим образом рис 7 наденьте на кронштейн нижнюю часть конвектора при помощи специальных отверстий расположенных в нижней части конвектора рис 7 а придерживая конвектор рукой закрепите гибкие растяжки расположенные на кронштейне в специальных прямоугольных отверстиях на конвекторе рис 7 б наденьте верхнюю часть конвектора на кронштейн зафиксировав его при помощи защелок на кронштейне рис 7 в закрутите фиксирующие винты в защелки на кронштейне Прибор может быть поставлен на специальные ножки для свободного перемещения по комнате Крепление комплекта опорных ножек осуществляется следующим образом 1 перевернуть конвектор нижней частью кверху рис 8 2 взять одну из опорных ножек с роликами 3 приложить планку опорной ножки к месту крепления на конвекторе так чтобы выпуклая часть планки прилегала плотно к корпусу конвектора и находилась ближе к его задней стенке винтовые отверстия должны совпасть рис 9 Прибор может быть поставлен на специальные ножки для свободного перемещения по комнате
