12
9.5.4. Проверьте состояние уплотнительного кольца свечи зажигания
(35) и ввинтите свечу в свечное отверстие от руки, чтобы избежать
перекоса и повреждения резьбы. Плотно затяните свечу свечным
ключом.
Примечание. Устанавливая новую свечу зажигания (35), затяните ее
свечным ключом на 1/2 оборота для сжатия уплотнительного кольца.
Бывшую в употреблении свечу затягивайте свечным ключом на 1/8 –
1/4 оборота, так как уплотнительное кольцо уже сжато. Недостаточно
затянутая свеча может повредить двигатель.
9.5.5. Наденьте на свечу зажигания колпак высоковольтного провода
(36).

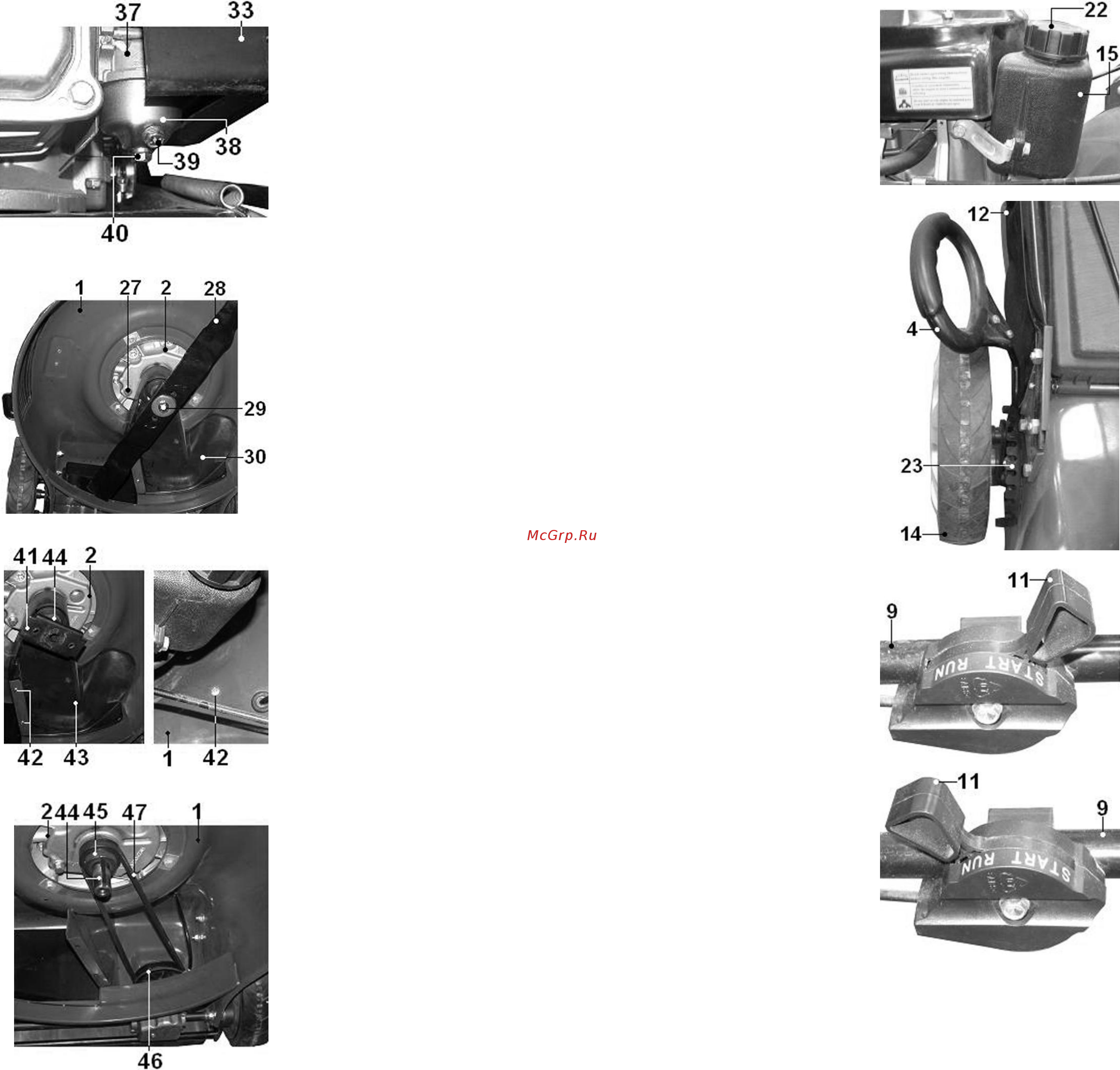

9.6. Очистка отстойника карбюратора (Рис. 18)
9.6.1. Выверните сливную пробку (39) из отстойника (38) и слейте
топливо в подходящую емкость. Установите пробку (39) на место.
9.6.2. Выкрутите болт (40) и демонтируйте отстойник (38) с
карбюратора (37).
9.6.3. Промойте и очистите отстойник (38) от грязи. Тщательно
вытрите все детали и установите их на место.
9.6.4. Обратите внимание на состояние резиновых уплотнительных
колец. Сильно обжатые или поврежденные уплотнительные кольца
замените.
9.6.5. Проверьте, нет ли утечки топлива через пробку (39), болт (40)
или по стыку отстойника (38) с карбюратором (37).
9.7. Замена режущего ножа (Рис. 19)
ПРЕДУПРЕЖДЕНИЕ! Для предотвращения получения травм при
работе с газонокосилкой, все работы по замене режущего ножа
рекомендуем производить в уполномоченном сервисном центре.
9.7.1. Разместите газонокосилку на ровной твердой поверхности.
Наклоните газонокосилку назад на рукоятку управления (9).
9.7.2. Удерживая режущий нож (28), открутите болт (29) при помощи
гаечного ключа (не входит в комплект поставки) и снимите режущий
нож (28).
9.7.3. Установку режущего ножа (28) произведите в обратном порядке.
9.8. Контроль и замена ремня привода колес (Рис. 20 - 21).
9.8.1. Демонтируйте режущий нож (28) согласно п. 9.7.
9.8.2. Снимите с коленчатого вала (44) двигателя (2) фланец (41)
режущего ножа.
9.8.3. Вывинтите 2 винта (42) снизу и один винт (42) сверху корпуса (1)
газонокосилки и снимите защитный кожух (43) ремня привода колес.
ПРИМЕЧАНИЕ. У газонокосилки модели Энкор - ГКБС 3,5/46
защитный кожух (43) ремня привода колес закреплен двумя винтами
(42) снизу корпуса (1).
9.8.4. Осмотрите ремень (47) привода колес на отсутствие разрывов,
трещин, расслоений.
9.8.5. Сильно изношенный или поврежденный ремень (47) привода
колес замените, сняв его с ведущего (45) и ведомого (46) шкивов.
9.9. Транспортировка.
9.9.1. Для транспортировки газонокосилки на дальние расстояния
используйте заводскую или иную упаковку, исключающую
повреждение машины в процессе транспортировки.
9.9.2. Для уменьшения габаритов машины перед транспортировкой
рекомендуем сложить рукоятку управления (9), ослабив
эксцентриковые фиксаторы (6) (Рис. 2).
9.9.3. Транспортируйте газонокосилку в закрепленном положении,
исключающем ее перемещение по грузовому отсеку в процессе
транспортировки.
9.9.4. Транспортируйте газонокосилку в горизонтальном положении,
чтобы избежать утечки топлива и масла.
9.10. Хранение.
9.10.1. Перед постановкой газонокосилки на длительное хранение
убедитесь, что помещение для хранения сухое и чистое.
9.10.2. Храните газонокосилку вне предела досягаемости детей и
посторонних лиц.
9.10.3. Выверните сливную пробку (39) из карбюратора (37) и слейте
топливо из поплавковой камеры. Демонтируйте отстойник (38) и
очистите его. Слейте топливо из топливного бака (15) в подходящую
емкость (Рис.18).
Рис. 18
Рис. 19
Рис. 20
Рис. 21
9
7.2.5. Плотно закройте крышку (22) горловины топливного бака (15).
Примечание: Не используйте не рекомендованные марки бензина,
например, бензины с октановым числом менее 90.
Не подмешивайте масло в бензин и не модифицируйте двигатель для
работы на другом типе топлива. Это может привести к выходу двигателя из
строя.
8. ПОРЯДОК РАБОТЫ ГАЗОНОКОСИЛКОЙ
8.1. Регулировка высоты скашивания (Рис. 8)
При нормальной высоте травы газонный покров должен поддерживаться на
уровне 4-5 см. Трава должна срезаться не более чем на треть высоты за
один проход.
8.1.1. Ваша газонокосилка оснащена механизмом центральной регулировки
высоты скашивания.
8.1.2. Для изменения высоты скашивания используйте рычаг изменения
высоты скашивания (4).
8.1.3. Переместите рычаг изменения высоты скашивания (4) в направлении
колеса (14), чтобы вывести его из паза фиксации высоты на зубчатой рейке (23).
Затем плавно переместите рычаг (4) в направлении выбранного паза на
зубчатой рейке (23), соответствующего выбранной высоте скашивания.
8.2. Пуск двигателя (Рис. 2, 9, 10)
ВНИМАНИЕ! Существует опасность отравления окисью углерода,
содержащейся в выхлопных газах. Запрещается пускать двигатель в
закрытых помещениях.
Проверьте наличие топлива в топливном баке (15) и уровень масла в
двигателе согласно разделу 7 данного «Руководства».
ВАЖНО! Проверяйте уровень масла в двигателе перед каждым
запуском.
8.2.1. Установите рычаг (11) рукоятки управления воздушной заслонки
карбюратора в положение “START” (Пуск).
8.2.2. Прижмите рычаг (8) к рукоятке управления (9) и удерживайте его в
этом положении.
ВНИМАНИЕ! Фиксировать любыми способами рычаг (8) прижатым к
рукоятке (9) категорически запрещается.
8.2.3. Медленно потяните за рукоятку (7) шнура стартера (3) до тех пор,
пока не почувствуете повышенное сопротивление шнура. Затем дерните
шнур стартера на полный взмах руки. Не бросайте рукоятку (7) стартера.
Плавно отпустите шнур. Повторяйте эти действия до окончательного
запуска двигателя.
Внимание! Не отпускайте резко рукоятку (7) ручного стартера назад.
Аккуратно, плавно и достаточно быстро возвратите ее в прежнюю позицию,
чтобы избежать повреждения стартера.
8.2.4. После запуска двигателя переведите рычаг (11) рукоятки управления
воздушной заслонкой в положение «RUN» (Работа).
8.2.5. Работайте только при максимальных оборотах двигателя – рычаг (11)
управления воздушной заслонки должен находиться в положении «RUN», а
рычаг (8) должен быть плотно прижат к рукоятке (9).
8.3. Остановка двигателя (Рис. 2).
8.3.1. Для остановки двигателя вашей газонокосилки отпустите рычаг (8) от
рукоятки управления (9). Двигатель остановится.
8.4. Работа газонокосилкой.
8.4.1. Подготовьте газонокосилку согласно разделу 7 данного
«Руководства».
8.4.2. Отрегулируйте высоту скашивания согласно п. 8.1.
8.4.3. Пустите двигатель согласно п. 8.2.
8.4.4. Плавно прижмите и удерживайте прижатым к рукоятке управления (9)
рычаг привода колес (10).Газонокосилка начнет движение.
8.4.5. Перемещайте несамоходную газонокосилку с умеренной скоростью,
не бегите.
8.4.6. Осуществляйте кошение травы при максимальных оборотах
Рис. 7
Рис. 8
Рис. 9
Рис. 10
двигателя – рычаг (11) управления воздушной заслонки должен находиться в положении «RUN», а рычаг (8) должен
быть плотно прижат к рукоятке (9).
8.4.7. Соблюдайте особую осторожность и концентрацию внимания при скашивании травы на склонах. Кошение
травы на склонах крутизной более 15° запрещено!
8.4.8. Во время работы следите за тем, чтобы двигатель оставался чистым, и пыль, трава и грязь не скапливались
на нем. Это обеспечит лучшую вентиляцию двигателя и тем самым продлит срок его службы.
