22
113 Гайка М8 152706 152706
114 Пружина 152707 152707
115 Болт М8х28 152708 152708
116 Захват 152709 152709
117 Гайка М6 152710 152710
118 Шайба специальная 152711 152711
119 Кольцо 152712 152712
120 Ступица желоба 152713 152713
121 Болт М6х16 152714 152714
122 Рукоятка 152715 152715
123 Ручка поворота желоба 152716 152716
124 Штифт 152717 152717
125 Шайба 152718 152718
126 Втулка 152719 152719
127 Кронштейн ручки поворота желоба 152720 152720
128 Болт М8х20 152721 152721
129 Болт М8х20 152722 152722
130 Гайка М8 152723 152723
131 Пружина 152724 152724
132 Отбойник 152725 152725
133 Болт М6
х30 152726 152726
134 Гайка м6 152727 152727
135 Желоб 152728 152728
136 Ось дефлектора 152729 152729
137 Петля 152730 152730
138 Болт М8х20 152731 152731
139 Дефлектор 152732 152732
140 Шайба 152733 152733
141 Гайка М8 барашковый 152734 152734
142 Опора редуктора 152735 152735
143 Болт М8х16 152736 152736
144 Обойма подшипника 152737 152737
145 Втулка 152738 152738
146 Шнек левый 152739 152739
147 Гайка М6 152740 152740
148 Полукорпус редуктора (левый) 152741 152741
149 Втулка 152742 152742
150 Вал шнека 152743 152743
151 Гайка М8 152744 152744
152 Болт М8х40 152745 152745
153 Шестерня шнека 152746 152746
154 Шпонка 152747 152747
155 Подшипник 16001 152748 152748
156 Прокладка 152749 152749
157 Полукорпус редуктора (правый) 152750 152750
158 Болт М6х30 152751 152751
159 Болт М6х20 152752 152752
160 Втулка резиновая 152753 152753
161 Вал червячный 152754 152754
162 Шнек правый 152755 152755
163 Штифт соединительный 152756 152756
164 Подшипник 6904 152757 152757
165 Подшипник 51104 152758 152758
166 Шайба 152759 152759
167 Сальник 152760 152760
168 Ротор 152761 152761
7

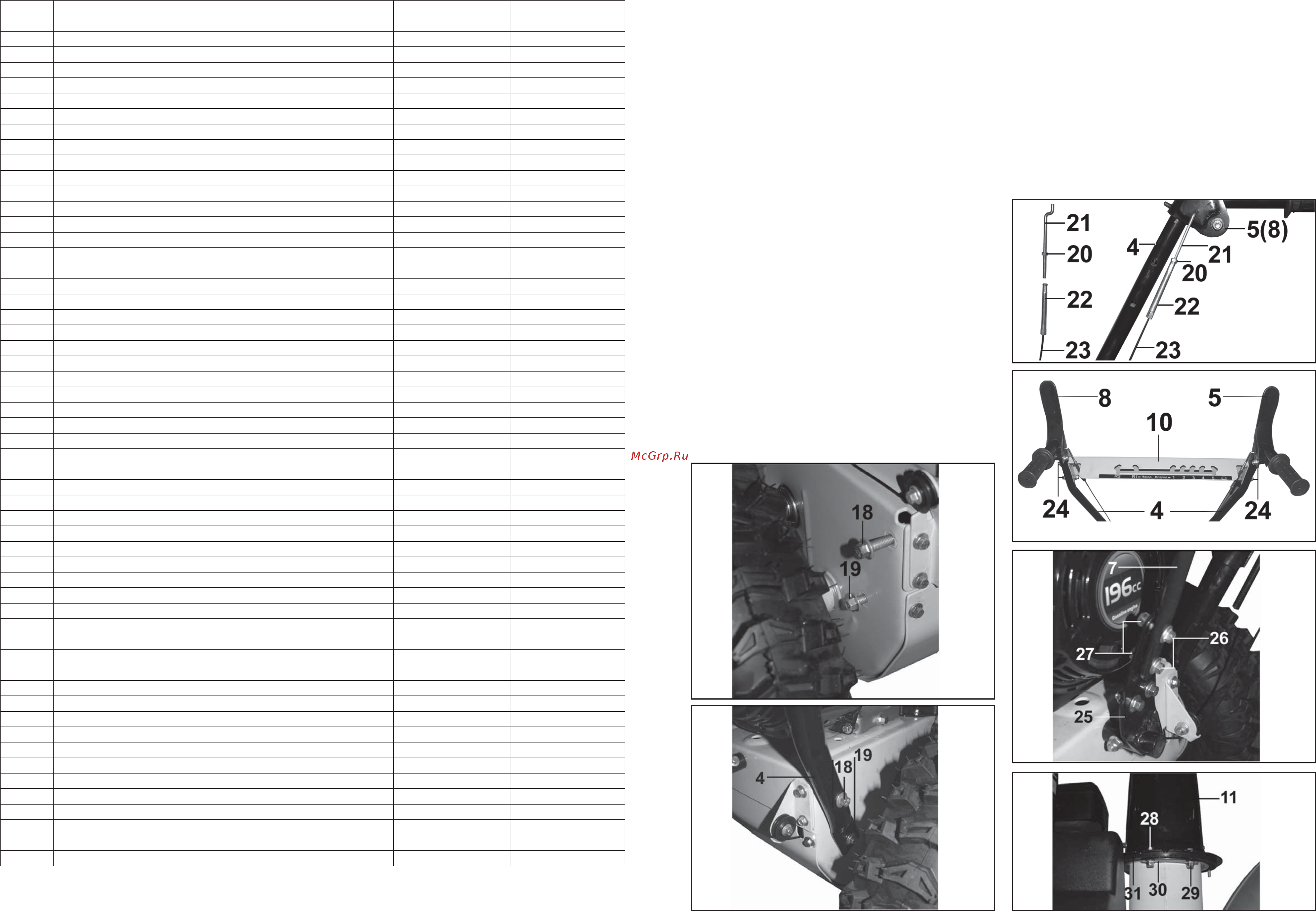

Рис. 3
13. Гайка-барашек
14. Захват
15. Шнек
16. Башмак
17. Кожух аккумуляторной батареи
6. СБОРКА
6.1. Установка рукояток управления (Рис.3-4).
6.1.1. Вывинтите из корпуса машины болты (18) и (19).
6.1.2. Установите рукоятк4 управления (4) на корпус сне-
гоуборщика, как показано на Рис.4.
6.1.3. Зафиксируйте рукоятки управления (4), закрутив
болты (18) и (19).
6.2. Установка тросиков привода (Рис.5).
6.2.1. Ослабьте гайки (20) на наконечниках (21) и вывин-
тите наконечники (21) из резьбовой втулки (22).
6.2.2. Установите наконечники (21) в отверстия рычагов
привода (5, 8).
6.2.3. Навинтите резьбовые втулки (22) на наконечники
(21), установленные в рычагах привода (5,8) и зафикси-
руйте их гайками (20).
6.2.4. Произведите проверку натяжения и регулировку
натяжения тросиков привода согласно п. 9.5 и 9.6.
6.3. Установка рычага переключения передач
(Рис.6-7).
6.3.1. Соедините рукоятки управления (4) панелью (10)
рычага переключения передач, закрепив ее четырьмя
болтами (24).
6.3.2. Демонтируйте с рычага переключения передач (7)
болты (26) с гайками (27).
6.3.3. Проведите через прорези панели (10) рычаг пере-
ключения передач (7) и установите его на кронштейн
(25) коробки передач.
Рис. 4
Рис. 5
Рис. 6
Рис. 7
Рис. 8
6.3.4. Зафиксируйте на кронштейне (25) рычаг переклю-
чения передач (7) при помощи болтов (26) и гаек (27).
6.4. Установка желоба (Рис.8).
6.4.1. Установите желоб (11) и зафиксируйте его болта-
ми (28) с гайками (29), подложив между фиксирующими
шайбами (30) дистанционное кольцо (31).
6.5. Установка рычага поворота желоба (рис. 9-11).
6.5.1. Вывинтите болт (32) и снимите ручку (33) с рычага
(9) поворота желоба.
6.5.2. Извлеките шплинт (34) и снимите шайбы (35) и
дистанционную втулку (36) с рычага (9) поворота жело-
ба.
6.5.3. Установите кронштейн (37) на левую рукоятку
управления (4) и проденьте рычаг (9) поворота желоба в
