8

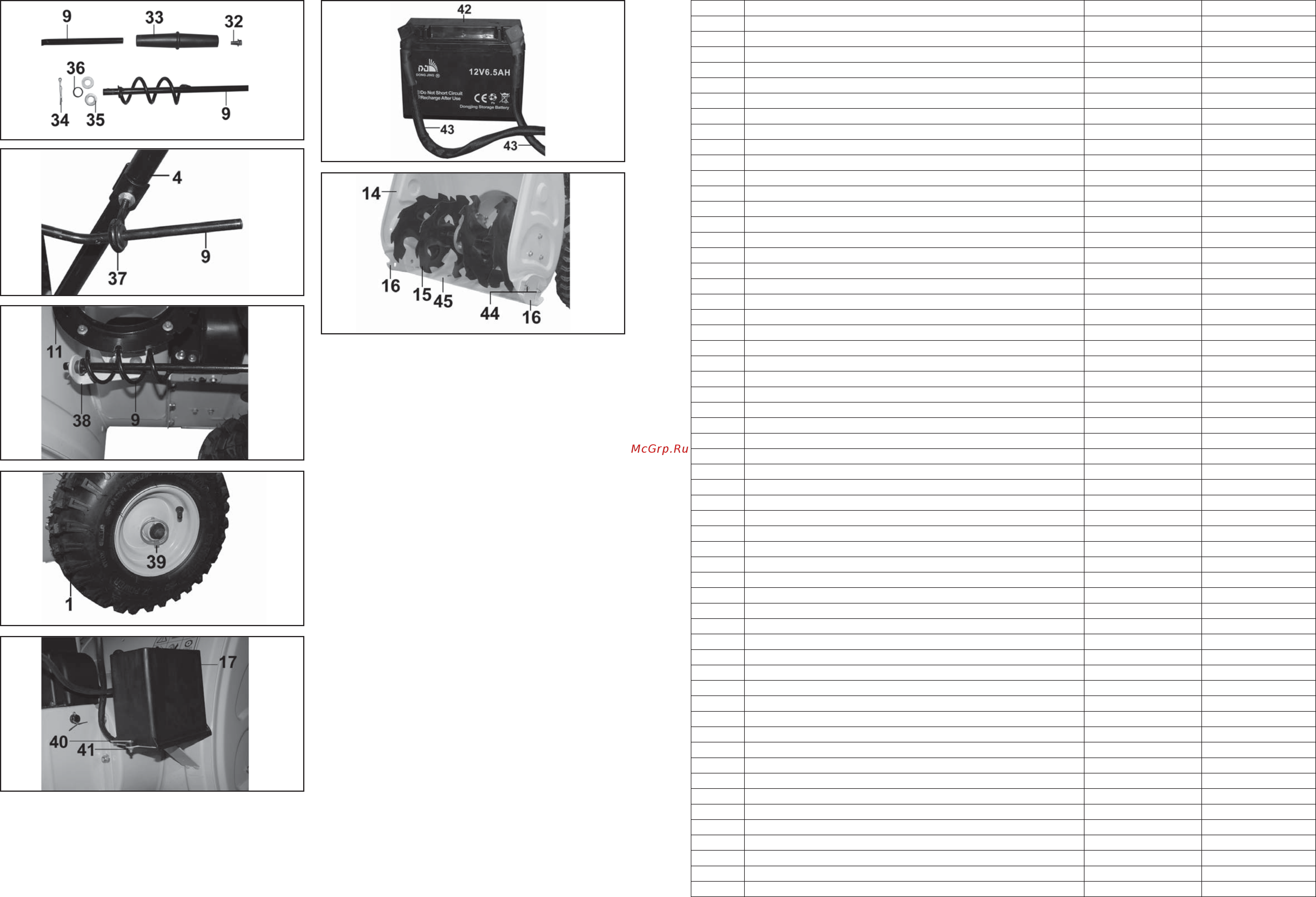

Рис. 9
Рис. 10
Рис. 11
Рис. 12
Рис. 13
Рис. 14
кронштейн (37).
6.5.4. Установите второй конец рычага (9) поворота же-
лоба в отверстие кронштейна (38), совместив спираль
на рычаге с отверстиями на желобе (11).
6.5.5. Зафиксируйте рычаг (9) поворота желоба шплин-
том (34), предварительно установив дистанционную
втулку (36) и шайбы (35).
6.5.6. Установите на рычаг (9) поворота желоба ручку
(33), зафиксировав ее болтом (32).
6.5.7. Отрегулируйте положение рычага (9) поворота же-
лоба и зацепление спирали рычага (9) с желобом (11) в
соответствии с п.9.7.
6.6. Установка и подключение аккумуляторной бата-
реи (Рис.12-14) (для модели МС 65-1 ЭЛ).
6.6.1. Для доступа к аккумуляторной батарее необходи-
мо демонтировать правое колесо снегоуборщика.
Внимание! Существует опасность падения снегоубор-
щика. Примите соответствующие меры предосторожно-
сти.
6.6.2. Извлеките колесный штифт (39) соединяющий
ступицу колеса (1) с осью и снимите колесо (1) с оси.
6.6.3. Удерживая гайку (41), вывинтите винт (40).
6.6.4. Демонтируйте кожух (17) аккумуляторной бата-
реи.
6.6.5. Подключите клеммы проводов (43) к выводам ак-
кумуляторной батареи (42).
6.6.6. Установите подключенную аккумуляторную бата-
рею на снегоуборщик в последовательности, обратной
снятию.
7. ПОДГОТОВКА К РАБОТЕ
7.1. Регулировка положения башмаков (Рис.15).
7.1.1. На заводе-изготовителе скользящие башмаки
(16) отрегулированы таким образом, чтобы обеспечить
безопасность и надежность транспортировки. Перед на-
чалом эксплуатации снегоуборщика установите башма-
ки (16) в рабочее положение. Скользящие башмаки (16)
предназначены для регулировки расстояния между очи-
щаемой поверхностью и ножом (45) снегоуборщика для
того, чтобы посторонние предметы (камни, палки и т.п.)
не попадали в шнек (15) снегоуборщика.
7.1.2. Для проведения регулировки ослабьте гайки (44)
башмаков (16), и переместив башмаки (16), зафиксируй-
те их в новом положении гайками (44). Оба башмака (16)
должны касаться всей своей плоскостью поверхности
земли.
7.1.3. При использовании снегоуборщика на неровных
и нетвердых поверхностях, например, на гравийных
дорожках, следует устанавливать максимальное рас-
Рис. 15
21
55 Гайка М8 152648 152648
56 Кронштейн шомпола 152649 152649
57 Шомпол 152650 152650
58 Рукоятка шомпола 152651 152651
59 Болт М8х16 152652 152652
60 Болт М8х35 152653 152653
61 Трос привода колес 152654 152654
62 Трос привода шнека 152655 152655
63 Вал привода 152656 152656
64 Шестерня привода колес ведущая 152657 152657
65 Болт М6х16 152658 152658
66 Кольцо фрикциона 152659 152659
67 Полудиск фрикциона 152660 152660
68 Гайка М6 152661 152661
69 Подшипник 6007 152662 152662
70 Обойма подшипника 152663 152663
71 Подшипник 6203 152664 152664
72 Кольцо 152665 152665
73 Кольцо стопорное 152666 152666
74 Болт М8х20 152667 152667
75 Шайба 152668 152668
76 Втулка колесная 152669 152669
77 Ось колесная 152670 152670
78 Штифт 152671 152671
79 Шпонка 152672 152672
80 Шестерня привода колес ведомая 152673 152673
81 Диск колесный 152674 152674
82 Шина 152675 152675
83 Втулка колесная 152676 152676
84 Штифт фиксирующий 152677 152677
85 Шкив привода колес ведомый 152678 152678
86 Крышка шкива 152679 152679
87 Винт М6х10 152680 152680
88 Болт специальный 152681 152681
89 Подшипник 16004 152682 152682
90 Кольцо стопорное 152683 152683
91 Шайба 152684 152684
92 Плита подвижная 152685 152685
93 Штифт 152686 152686
94 Втулка 152687 152687
95 Втулка 152688 152688
96 Гайка М10 152689 152689
97 Болт М8х30 152690 152690
98 Шайба 152691 152691
99 Шкив привода шнека ведомый 152692 152692
100 Обойма подшипника 152693 152693
101 Подшипник UC 204 152694 152694
102 Болт М8х40 152695 152695
103 Втулка 152696 152696
104 Втулка 152697 152697
105 Кронштейн натяжного ролика 152698 152698
106 Втулка 152699 152699
107 Подшипник 6001 152700 152700
108 Ролик натяжной 152701 152701
109 Гайка М8 152702 152702
110 Башмак 152703 152703
111 Болт М8х20 152704 152704
112 Нож 152705 152705
