ДЕТАЛИ СБОРКИ МС 55-1 и МС 65-1

*-номер детали по схеме сборки

№* Наименование детали

Код детали

Модель снегоуборщика

МС 55-1 МС 65-1

1 Двигатель 152596 152764

2 Пружина натяжного ролика 152597 152597

3 Шпонка 152598 152598

4 Болт М8х20 152599 152599

5 Втулка 152600 152600

6 Шкив ведущий привода колес 152601 152601

7 Ремень привода колес 5М-750 56873 56873

8 Проставка 152602 152602

9 Шкив ведущий привода шнека 152603 152603

10 Ремень привода шнека V 13-880 56874 56874

11 Шайба 152604 152604

12 Шайба 152605 152605

13 Болт М8х25 152606 152606

14 Кожух ремней 152607 152607

15 Гайка М8 152608 152608

16 Кронштейн

натяжного ролика 152609 152609

17 Кольцо стопорное 152610 152610

18 Подшипник 6001 152611 152611

19 Ролик натяжной 152612 152612

20 Болт натяжного ролика 152613 152613

21 Гайка М5 152614 152614

22 Кронштейн ролика задний левый 152615 152615

23 Ролик опорный 152616 152616

24 Втулка 152617 152617

25 Кронштейн ролика левый 152618 152618

26 Болт М6х30 152619 152619

27 Пружина 152620 152620

28 Корпус 152621 152621

29 Болт М6х20 152622 152622

30 Кронштейн ролика задний правый 152623 152623

31 Наконечник 152624 152624

32 Тяга перемещения фрикциона 152625 152625

33 Кронштейн 152626 152626

34 Болт М6х

12 152627 152627

35 Гайка М6 152628 152628

36 Болт М6х30 152629 152629

37 Соединитель тяги с рычагом 152630 152630

38 Болт М6х12 152631 152631

39 Пластина переходная 152632 152632

40 Рычаг КПП 152633 152633

41 Ручка 152634 152634

42 Рукоятка привода колес 152635 152635

43 Болт М8х55 152636 152636

44 Гайка М8 152637 152637

45 Аммортизатор 152638 152638

46 Рукоятка привода шнека 152639 152639

47 Накладка рукоятки 152640 152640

48 Рукоятка управления левая 152641 152641

49 Рукоятка управления правая 152642 152642

50 Панель управления 152643 152643

51 Болт М8х

40 152644 152644

52 Вставка резиновая 152645 152645

53 Кронштейн рычага поворота желоба 152646 152646

54 Накладка 152647 152647

стояние между ножом (45) и поверхностью земли, пере-

мещая башмаки (16) максимально вниз относительно

захвата (14).

7.1.4. При использовании снегоуборщика на ровных и

твердых поверхностях устанавливайте минимальное

расстояние между ножом (45) и поверхностью земли,

перемещая башмаки (16) вверх относительно захвата

(14).

Внимание! Установка башмаков (16) в положение, при

котором нож (45) будет касаться очищаемой поверхно-

сти, приведет не только к преждевременному износу

ножа, но и выходу из строя редуктора и ходовой части

снегоуборщика. Эксплуатация снегоуборщика с ножом

(45), касающимся очищаемой поверхности, запрещает-

ся!

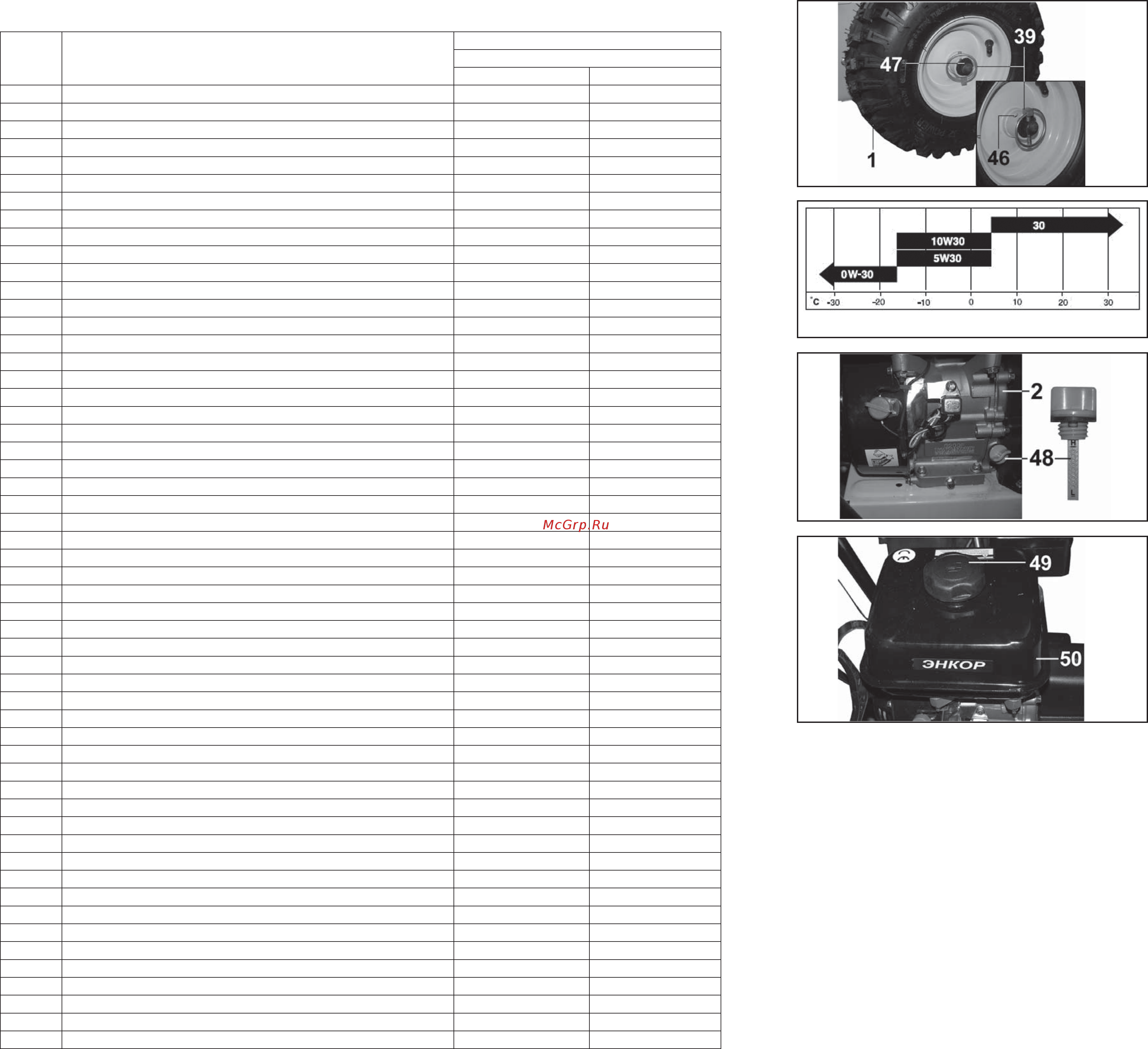

7.2. Разблокировка колес (Рис.16).

7.2.1. Для облегчения управления снегоуборщиком при

умеренном количестве снега, а также при работе на

не-

ровной поверхности, одно из колес снегоуборщика мож-

Рис. 16

Рис. 17

Рис. 18

Рис. 19

но разблокировать (см. Рис.16).

7.2.2. Переставьте колесный штифт (39), который жестко

крепит колесо (1) на оси, в отверстие (47) оси привода.

7.2.3. При большом количестве снега, а также при об-

леденевшей поверхности, оба колеса снегоуборщика

должны жестко крепиться на оси привода. Для этого со-

вместите отверстие (46) в ступице колеса (1) с отвер-

стием оси привода и вставьте колесный штифт (39) в

отверстие (46).

Внимание! Не фиксируйте ступицу колеса (1) в от-

верстии (47) оси привода.

7.3. Контроль и установка давления в шинах.

7.3.1. Перед каждым использованием снегоуборочной

машины контролируйте давление в шинах колес (1).

7.3.2. При необходимости откорректируйте давление

воздуха в шинах колес (1). Рекомендуемое давление в

шинах 1,5 кг/см2.

7.3.3. На боковой стороне шины указано максимальное

давление. Не превышайте его.

Внимание! Эксплуатация снегоуборщика с разницей

давления воздуха в шинах колес приведет к перекосу

машины и неравномерному движению - уводу машины

от прямолинейного движения, а также к износу ножа и

шнека.

7.4. Проверка уровня масла в двигателе (Рис.17-18).

ДЛЯ ДОЛИВА И ЗАМЕНЫ ИСПОЛЬЗУЙТЕ МОТОРНОЕ

МАСЛО ДЛЯ 4-ТАКТНЫХ ДВИГАТЕЛЕЙ ВЯЗКОСТЬЮ

SAE 10W30

Примечание: Для запуска двигателя и эксплуатации

снегоуборщика в условиях низких температур (см. диа-

грамму на рис.17) допускается использование синтети-

ческого моторного масла для 4-тактных двигателей вяз-

костью SAE 5W30.

7.4.1. Проверяйте уровень масла перед каждым запу-

ском двигателя. В случае необходимости долейте мас-

ло.

7.4.2. Выкрутите крышку (48) со щупом из маслоналив-

ной горловины двигателя (2). Вытрите чистой сухой ве-

тошью щуп.

7.4.3. Вставьте масляный щуп в маслоналивную горло-

вину двигателя (2) и закрутите крышку со щупом (48) по

часовой стрелке.

7.4.4. Выкрутите крышку (48) со щупом из маслоналив-

ной горловины двигателя (2) и извлеките масляный щуп.

(48). Проверьте уровень масла и при необходимости до-

лейте масло до отметки МАКСИМУМ (символ «Н») на

щупе.

7.4.5. Не следует добавлять чрезмерное количество

масла.

7.4.6. Надежно закручивайте крышку (48) со щупом вся-

кий раз, когда проверяете уровень масла.

Примечание: Запрещается проверять уровень масла

на работающем двигателе.

Смешивать масло с бензином категорически запре-

щено!

7.5. Заправка топливом (Рис.19).

ИСПОЛЬЗУЙТЕ ЧИСТЫЙ НЕЭТИЛИРОВАННЫЙ БЕН-

ЗИН С ОКТАНОВЫМ ЧИСЛОМ НЕ НИЖЕ 90.

Примечание: Рекомендуется использовать неэтилиро-

ванный бензин марки А-92

7.5.1. Остановите двигатель, дайте ему остыть как ми-

нимум 3 минуты.

Производить заправку топливом при работающем

двигателе категорически запрещается!
