Трос находится под сильным натяжением. Прежде чем удалить зажим троса, убедитесь, что

блок противовеса надежно прикреплен к станку.

Противовес используется на моделях С4, С5 , всех моделях серии H и SR5 , чтобы компенсировать

вес пильного или фрезерного узла. Другие модели используют закрытую систему противовеса,

которая устанавливается на заводе. Противовес прилагается к станку, и находится в коробке с

пометкой "Saw Motor". Распакуйте коробку и снимите два 1/4-20 х 1/2" крепежных винта, гайки и

шайбы с рамы противовеса. Не снимайте болт и гайку, расположенные на самом тросе.

1. Извлеките конец троса от внутренней части противовеса. Установите противовес на верхней

части рамы станка, слегка смещая от центра либо влево или вправо, таким образом, чтобы трос

был выровнен по вертикали с овальным отверстием в верхней части пильного / фрезерного узла.

(см. РИС 1).

2. Закрепите противовес к верхней части рамы станка при помощи двух винтов, шайб и гаек.

Надежно затяните гайки.

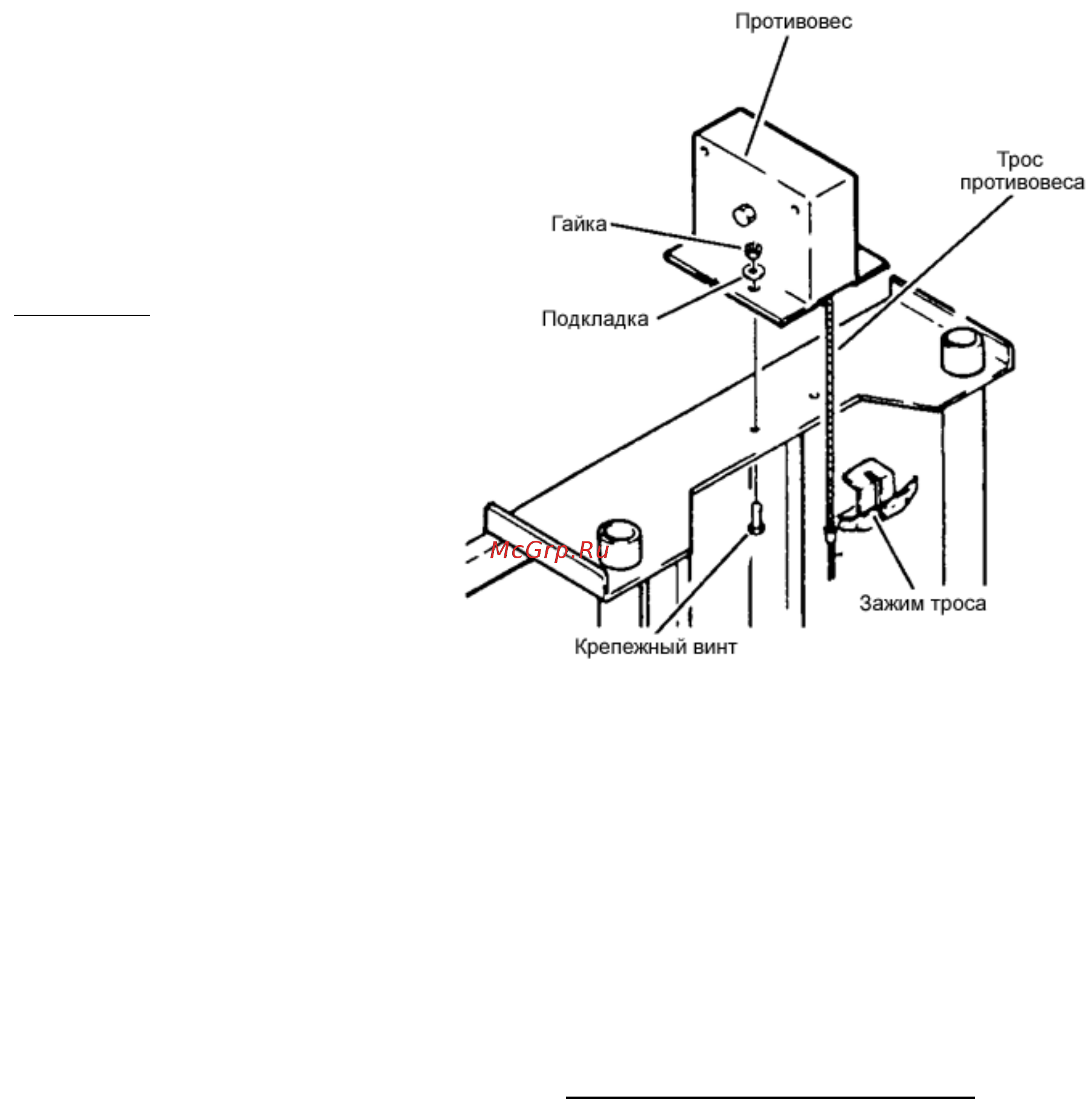

РИС.1. Установка противовеса

3. Поддерживайте пильный узел, пока Вы ослабляете красный замок пильного узла (см. РИС. 11 –

РИС. 16). Поднимите пильный узел, пока отверстие в верхней части пильного узла не совпадет с

крепежным отверстием на конце троса противовеса. Убедитесь, что трос противовеса находится

сзади пильного узла. Затем зафиксируйте замок пильного узла.

4. Держите конец троса сзади пильного узла. Снимите крепежный болт и гайку с конца троса, и с

их помощью соедините конец троса с овальном отверстием на пильном узле. Надежно затяните

гайку (см. РИС. 2).

Глава 2. Сборка и настройки станка
