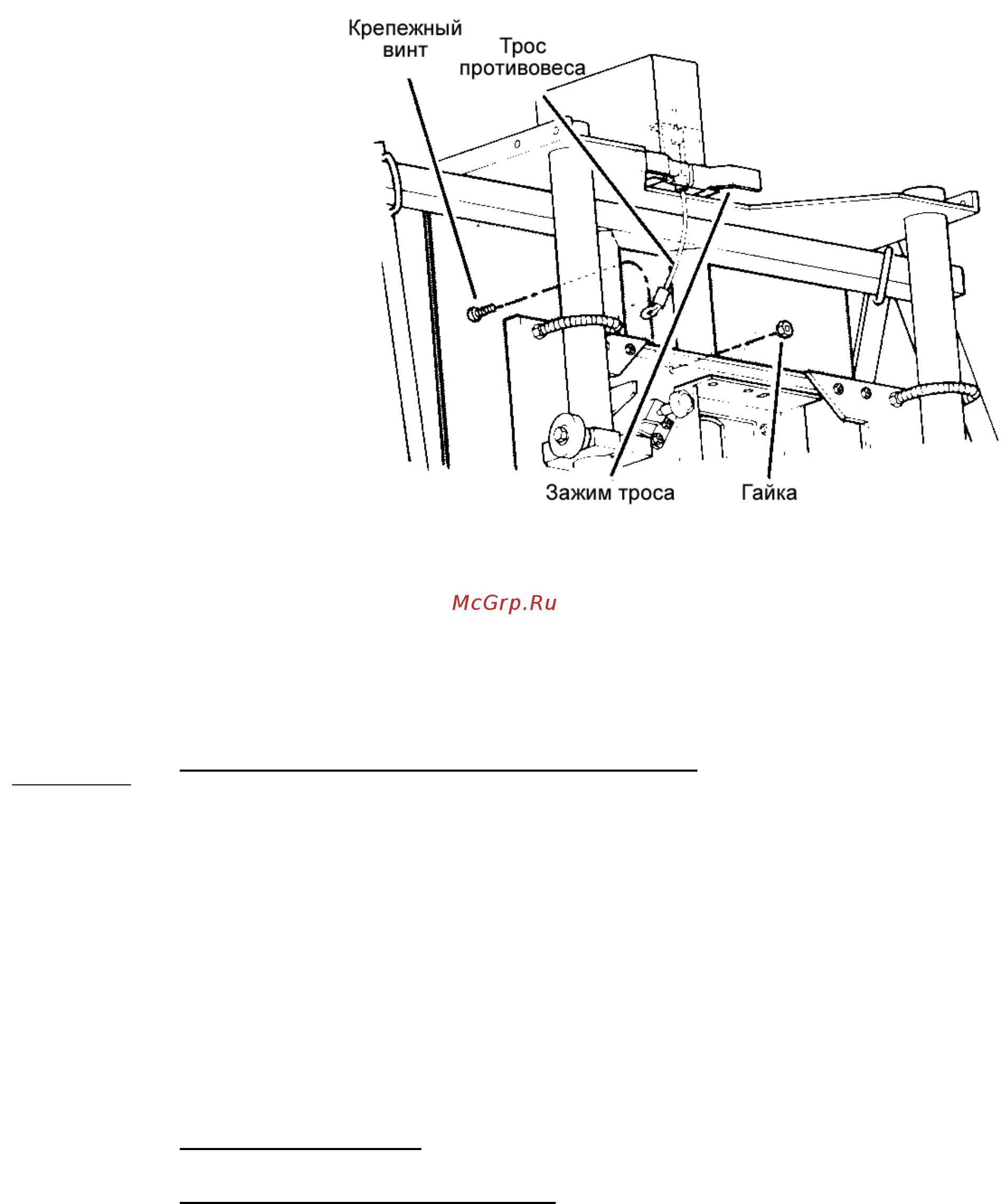

РИС. 2. Крепление противовеса к пильному узлу

5. Ослабьте замок пильного узла и опустите его вниз, пока зажим троса не откроется полностью,

закройте замок пильного узла. Снимите зажим с троса противовеса и сохраните его для

дальнейшего использования (например, если Вы будете снимать противовес в будущем, Вам

понадобится данный зажим, для того чтобы поддержать натяжение троса в противовесе).

2.4.2. Установка станка в вертикальное положение

Поставьте станок в вертикальном положении в его рабочем месте (т.к. станки относительно

тяжелые, то данную операцию необходимо производить как минимум 2 рабочим). Для того чтобы

избежать опрокидывания станка, надежно закрепите его к полу или к стене.

Если Вы дополнительно приобрели раму станку, установите ее сейчас. Выполняйте положения

инструкции по монтажу, вложенную в упаковку рамы (данная инструкция также повторяется в

конце данного руководства).

ПРЕДУПРЕЖДЕНИЕ: Станок без рамы должен располагаться вдали от мест, где он может случайно

опрокинулся.

2.4.3. Установка мотора

2.4.3.1. Модели C4, C5, H4, H5, H6, H7

Мотор станка находится внутри коробки с пометкой "Saw Motor". Он поставляется с двумя

шайбами, тремя гайками и одним крепежным болтом. Снимите эти крепежные элементы с

мотора, для того, чтобы поставить его на поворачивающуюся раму пильного узла (см. РИС. 3).
