Глава 2. Сборка и настройки станка

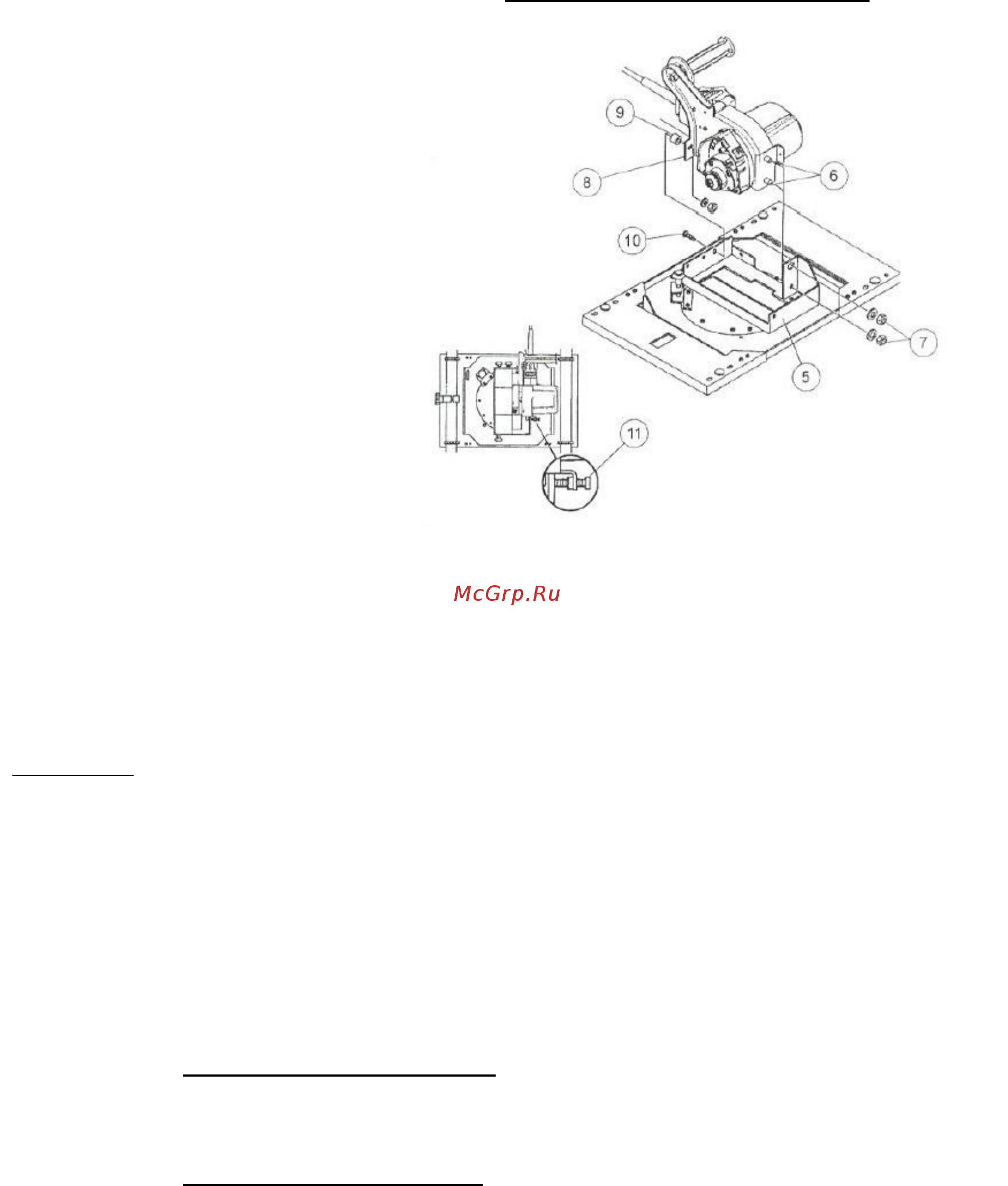

РИС. 3. Установка мотора на станки С4, С5, H4, H5, H6, H7

1. Ослабьте замок пильного узла, опустите и зафиксируйте его на удобной Вам высоте.

2. Установите мотор на раме пильного узла, вставив шпильки (6) на моторе в отверстия на

поворотной раме (5). См. РИС. 3 . Установите шайбы и гайки (7), и вручную затяните их.

3. Кронштейн (8), который расположен на ручке, имеет одно отверстие. Поместите прокладку (9)

между кронштейном на раме и кронштейном на ручке мотора. Совместите это отверстие с

отверстием в поворотной раме, как это показано на РИС. 3 и вставьте болт (10). Установите гайку,

и вручную затяните.

4. Убедитесь, что винт (11) на моторе находится на одном уровне с поворотной рамой, как

показано на рисунке. Этот винт (11) устанавливается на заводе и не требует регулировки.

5. Сначала затяните две нижние гайки (7), только потом одну верхнюю (10).

2.4.3.2. Модели 6400, 6800, P7

Данные модели поставляются с завода с полностью смонтированным пильным узлом.

2.4.3.3. Модели 7400, 7400XL

Данные модели поставляются с завода с полностью смонтированным пильным узлом.
