Руководство по эксплуатации самоходного траншеекопателя SABLE professional TS100 TRUCK

• Перед эксплуатацией траншеекопателя изучите Руководство оператора, чтобы начать работу,

опустите стрелу, передвиньте рычаг управления траншеекопателем на соответствующую отметку,

оттяните рычаги управления гусеницами назад для движения задним ходом и начните копать

траншею.

Управление Натяжением Цепи Траншеекопателя

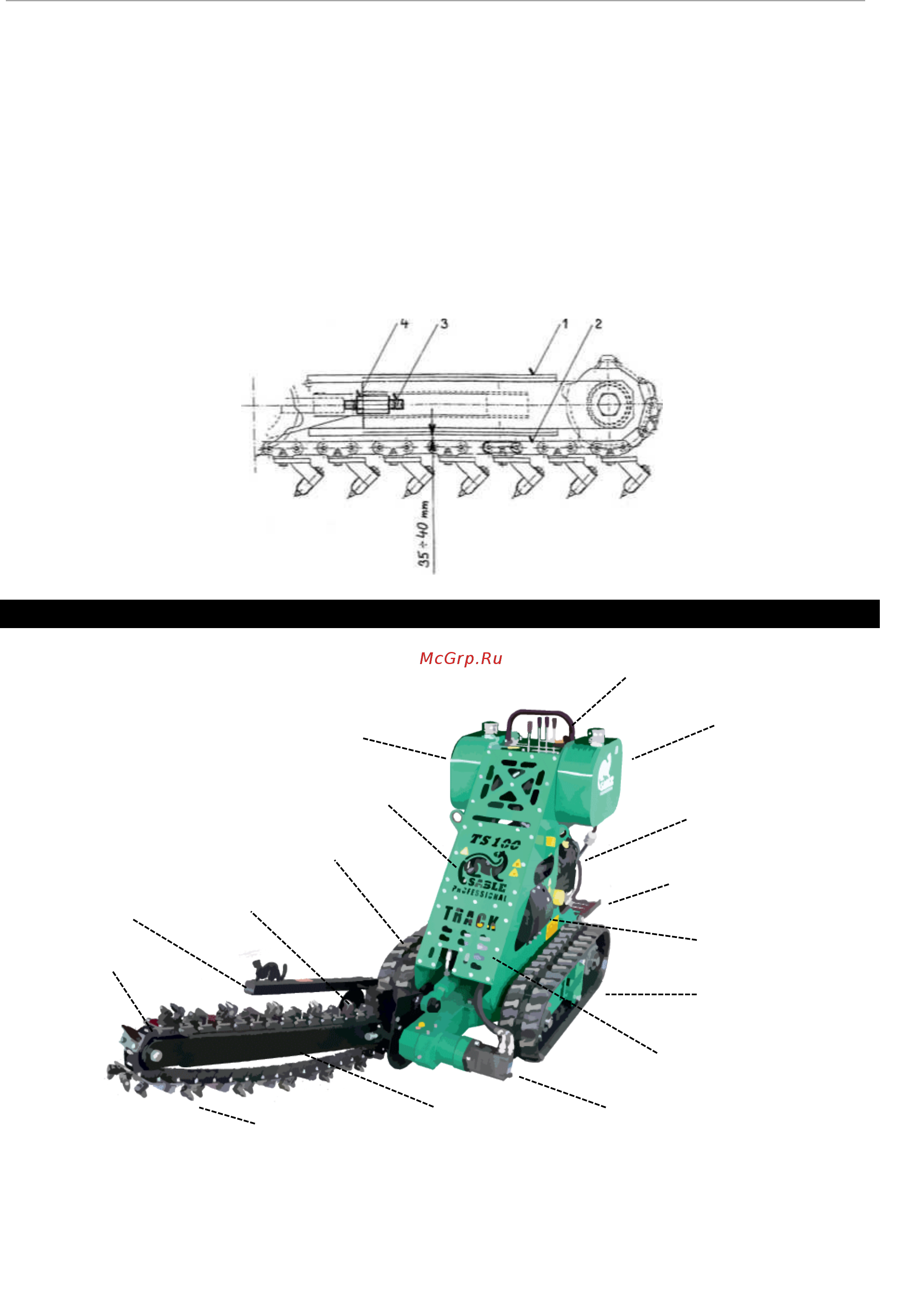

Проверьте рекомендуемое расстояние между цепью и опорной поверхностью рычага (1) - приблизительно

посередине. Цепь не должна быть слишком сильно натянута, так как это приводит к её перегрузке.

Если расстояние превышает рекомендованную величину (смотрите рисунок), необходимо ослабить гайку (4) и

повернуть болт (3) вправо, чтобы натянуть цепь. Затем затяните гайку (4), чтобы зафиксировать цепь в

отрегулированном положении

ВНЕШНИЙ ВИД ТРАНШЕЕКОПАТЕЛЯ

Органы управления

Панель управления

Топливный бак

Гидравлический бак

Правый трак (гусеница)

Левый трак (гусеница)

Глушитель

Вентилятор

Двигатель

Аккумулятор

Отвальный шнек

Ограждение цепи

Стрела

Цепь

Землеройные зубья

Рабочий орган траншеекопателя

Платформа оператора
