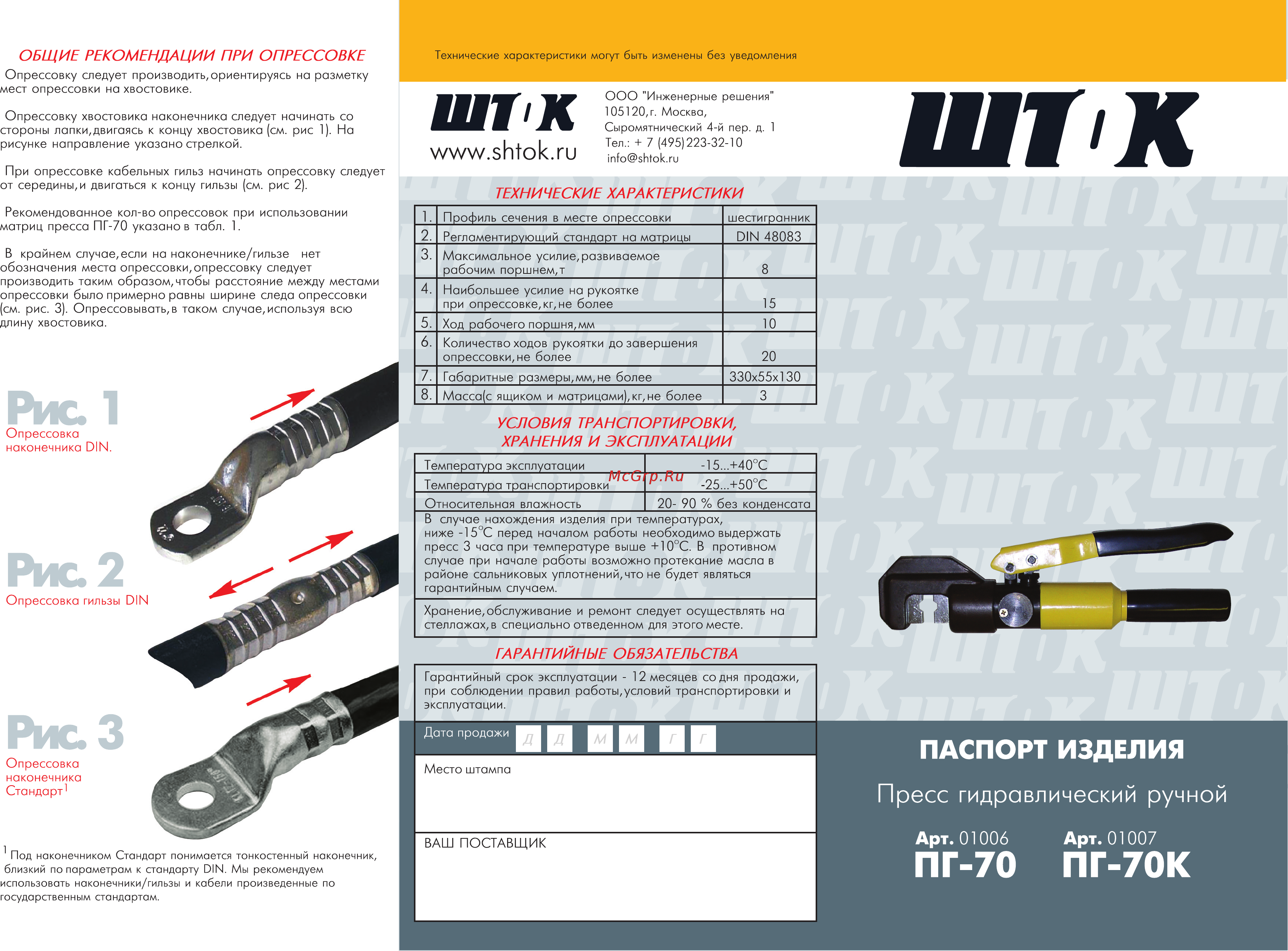

ОБЩИЕ РЕКОМЕНДАЦИИ ПРИ ОПРЕССОВКЕ Опрессовку следует производить ориентируясь на разметку мест опрессовки на хвостовике Опрессовку хвостовика наконечника следует начинать со стороны лапки двигаясь к концу хвостовика см рис 1 На рисунке направление указано стрелкой При опрессовке кабельных гильз начинать опрессовку следует от середины и двигаться к концу гильзы см рис 2 Рекомендованное кол во опрессовок при использовании матриц пресса ПГ 70 указано в табл 1 В крайнем случае если на наконечнике гильзе нет обозначения места опрессовки опрессовку следует производить таким образом чтобы расстояние между местами опрессовки было примерно равны ширине следа опрессовки см рис 3 Опрессовывать в таком случае используя всю длину хвостовика Технические характеристики могут быть изменены без уведомления www shtok ru ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1 Профиль сечения в месте опрессовки 2 Регламентирующий стандарт на матрицы 3 Максимальное усилие развиваемое шестигранник DIN 48083 рабочим поршнем т 8 4 Наибольшее усилие на рукоятке при опрессовке кг не более 15 5 Ход рабочего поршня мм 6 Количество ходов рукоятки до завершения 10 опрессовки не более Рис 1 Опрессовка наконечника DIN Рис 2 Опрессовка гильзы штк ШТ К ООО Инженерные решения 1051 20 г Москва Сыромятнический 4 й пер д 1 Тел 7 495 223 32 10 info shtok ru 7 Габаритные размеры мм не более 8 Масса с ящиком и матрицами кг не более 20 330x55x130 3 УСЛОВИЯ ТРАНСПОРТИРОВКИ ХРАНЕНИЯ И ЭКСПЛУАТАЦИИ Температура эксплуатации 15 40сС Температура транспортировки 25 50 С Относительная влажность 20 90 без конденсата В случае нахождения изделия при температурах ниже 15 С перед началом работы необходимо выдержать пресс 3 часа при температуре выше 10 С В противном случае при начале работы возможно протекание масла в районе сальниковых уплотнений что не будет являться гарантийным случаем Хранение обслуживание и ремонт следует осуществлять на стеллажах в специально отведенном для этого месте ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Гарантийный срок эксплуатации 12 месяцев со дня продажи при соблюдении правил работы условий транспортировки и эксплуатации Рис 3 Дата продажи Опрессовка наконечника Стандарт1 Место штампа ПАСПОРТ ИЗДЕЛИЯ Пресс гидравлический ручной ВАШ ПОСТАВЩИК 1 Под наконечником Стандарт понимается тонкостенный наконечник близкий по параметрам к стандарту DIN Мы рекомендуем использовать наконечники гильзы и кабели произведенные по государственным стандартам Арт 01006 Арт 01007 ПГ 70 ПГ 70К
