Назначение изделия Конструкция и принцип работы Технические характеристики
Комплект поставки
Возможные неисправности
и методы их устранения
Порядок работы
Конструкция и принцип работы
Пресс гидравлический ручной со встроенным насосом ПГ-300М
предназначен для оконцевания и соединения алюминиевых
и медных жил проводов и кабелей сечением 16-300 мм
способом опрессовки с использованием кабельных наконечни-
ков и гильз стандарта DIN с помощью набора шестигранных
матриц. Возможно использование других матриц с аналогич-
ным способом фиксации.
Внутри стакана с одной стороны смонтированы рабочий
поршень с манжетой, пружина для возврата поршня в исходное
положение, с другой – нагнетательный цилиндр и плунжер.
При качании рычага пресса плунжер насоса, совершая
возвратно-поступательное движение, создаёт избыточное
давление,
в результате чего масло под давлением попадает в рабочий
цилиндр и перемещает рабочий поршень. Поршень, в свою
очередь, воздействуя на матрицу, обеспечивает необходимое
давление на обжимаемую деталь. В прессе используется двуххо-
довой плунжер. При холостом ходе открыт контур, который
обеспечивает быстрое нагнетание масла в рабочий цилиндр.
При выборе холостого хода открывается второй контур, который
обеспечивает развитие максимального усилия
Возврат поршня в исходное положение осуществляется возврат-
ной пружиной при открытом запорном клапане, соединяющим
посредством каналов рабочую полость цилиндра с масляным
баллоном.
В конструкции пресса встроен предохранительный клапан.
В случае превышения заданного давление в системе клапан
перепускает часть объема масла обратно в масляный баллон.
Пресс гидравлический ПГ-300М, шт.. . . . . . . . . . . . . 1
Шестигранные матрицы, комплектов . . . . . . . . . . . 11
Кейс для переноски и хранения, стальной, шт. . 1
Паспорт, шт. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Пресс не качает или не развивает максимального усилия
Причина - отсутствие масла в масляном баллоне или его
наличие ниже установленной нормы. Для устранения:
1. Отвернуть неподвижную ручку от корпуса.
2. Отвернуть пробку масляного баллона.
3. Залить масло до пробки.
4. Пробку и ручку завернуть.
Разрешено к применению в качестве рабочей жидкости
индустриальное масло И-20А или масло ВМГЗ.
Течь масла из-под рабочего поршня
Причина - сработалась манжета. Для устранения:
1. Вывернуть вилку.
2. Снять вилку и возвратную пружину. 3.Завернуть запорный
клапан и качать рычаг до выхода из стакана черной манжеты
на рабочем поршне.
4. Заменить манжету.
5. Отвернуть запорный клапан и принудительно вернуть
рабочий поршень в нижнее положение.
6. Вставить в стакан возвратную пружину и закрутить вилку.
Профиль сечения в месте опрессовки . . . . . . . . . шестигранник
Регламентирующий стандарт на матрицы. . . . . . DIN 48083
Максимальное усилие,
развиваемое рабочим поршнем, т. . . . . . . . . . . . . 6
Ход рабочего поршня, мм. . . . . . . . . . . . . . . . . . . . . . 17
Габаритные размеры, мм, не более . . . . . . . . . . . . 465х170х70
Масса пресса, кг, не более . . . . . . . . . . . . . . . . . . . . . 3,3
Масса (с кейсом и матрицами), кг, не более . . . . 5,0
Технические характеристики могут быть изменены
без уведомления.
1. Выбрать матрицы в соответствии с сечением и материалом
жил.
2. Открыть головную часть пресса, вставить матрицы в пазы.
3. Поместить жилу с наконечником (гильзой) между матрицами.
4.Качанием рычага произвести опрессовку до момента срабаты-
вания предохранительного клапана. При опрессовке следует
руководствоваться «Рекомендациями по опрессовке» и таблицей
«Рекомендованное количество опрессовок наконечника».
6. Нажать на рычаг запорного клапана, при этом поршень
возвратиться в исходное положение.
В случае необходимости разблокировать пресс можно на любом
этапе опрессовки. Для этого надо нажать на рычаг запорного
клапана.
Внимание!!! Пресс снабжен предохранительным клапаном.
При его срабатывании на ручке ощущается падение
давления. Больше качать не нужно !!!

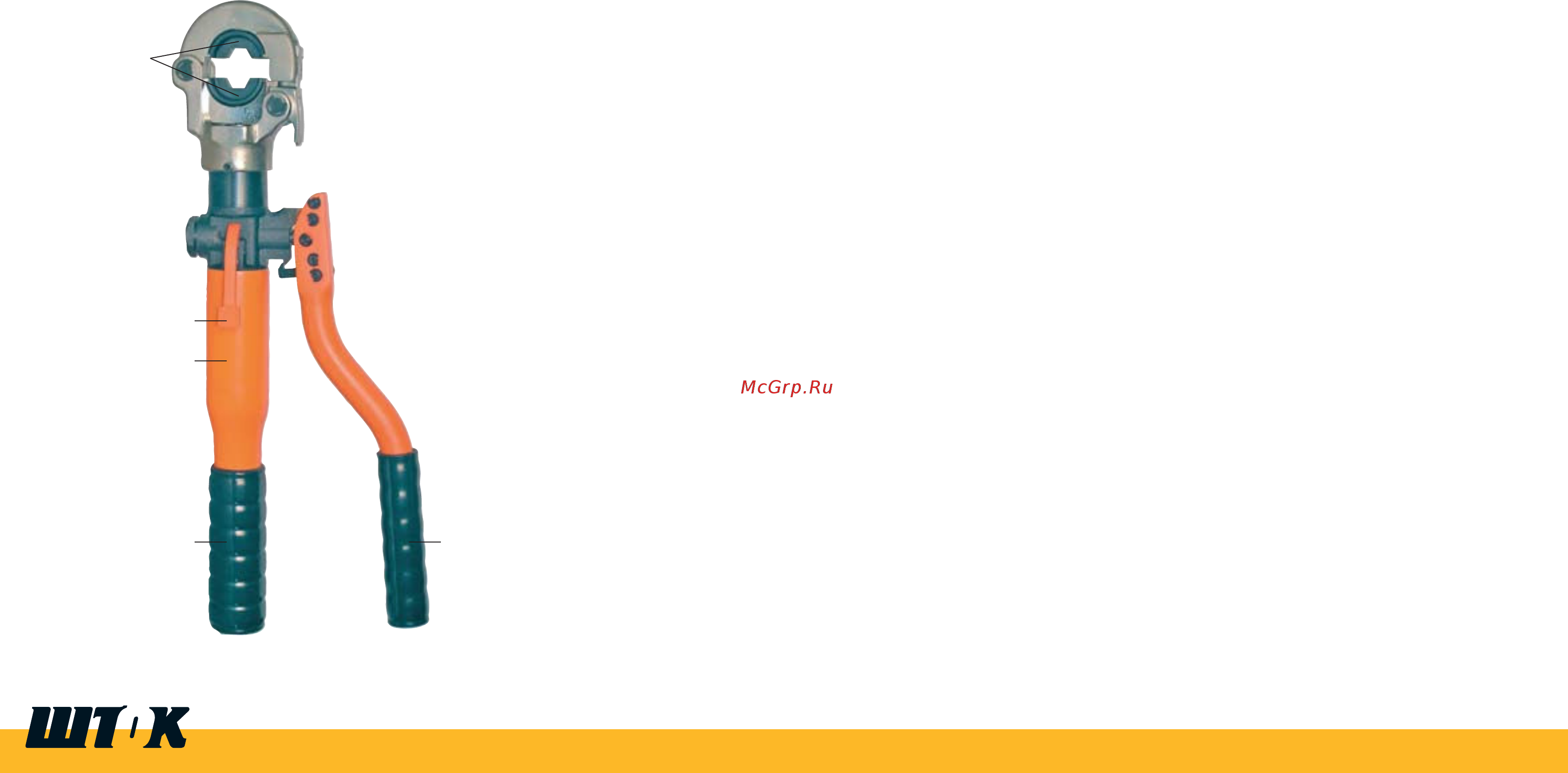

рычаг
неподвижная
ручка
стакан
запорный
клапан
матрицы
