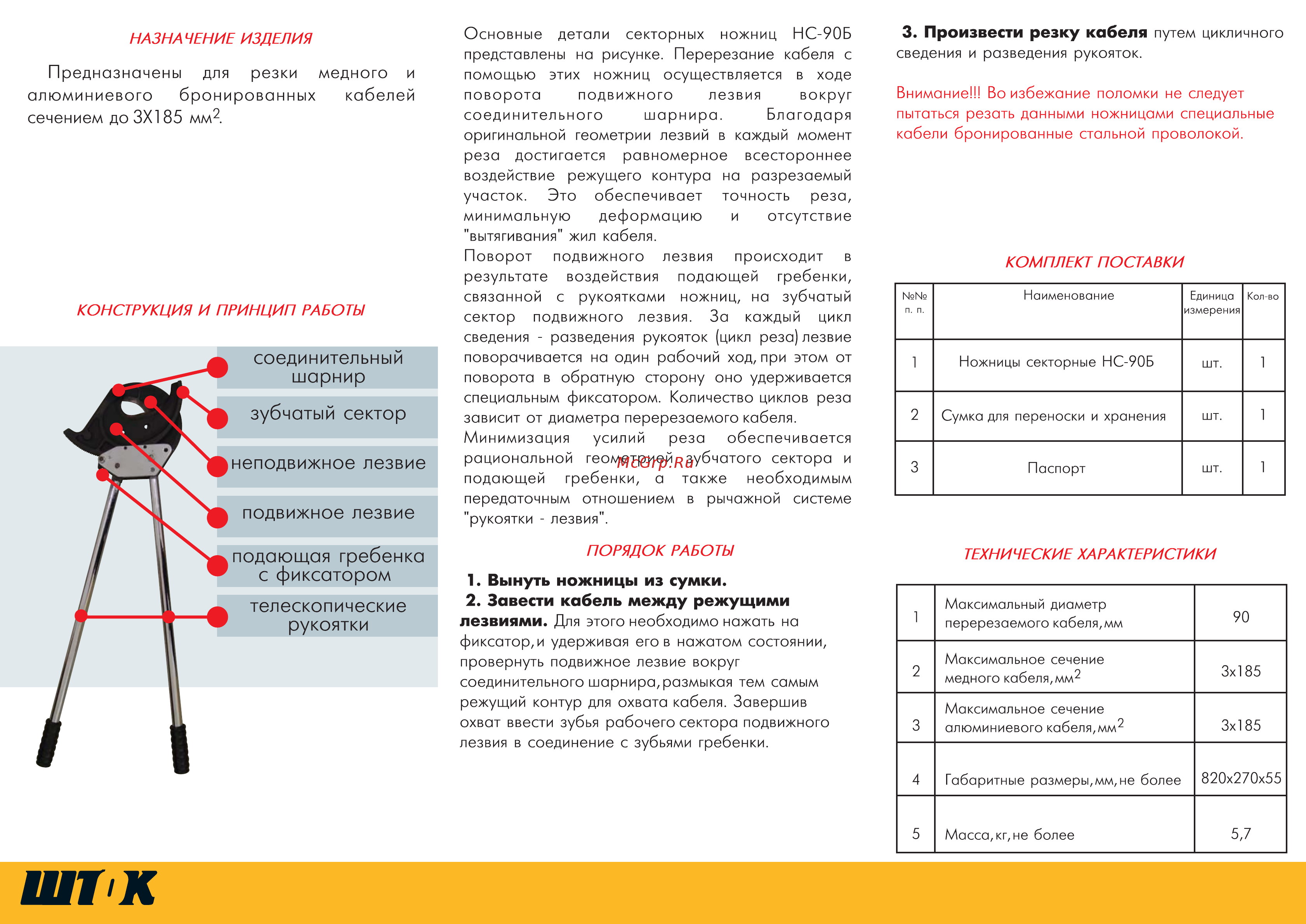

НАЗНАЧЕНИЕ ИЗДЕЛИЯ Предназначены для резки медного и алюминиевого бронированных кабелей сечением до 3X185 мм2 КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ соединительный шарнир зубчатый сектор неподвижное лезвие подвижное лезвие подающая гребенка с фиксатором телескопические рукоятки Основные детали секторных ножниц НС 90Б представлены на рисунке Перерезание кабеля с помощью этих ножниц осуществляется в ходе поворота подвижного лезвия вокруг соединительного шарнира Благодаря оригинальной геометрии лезвий в каждый момент реза достигается равномерное всестороннее воздействие режущего контура на разрезаемый участок Это обеспечивает точность реза минимальную деформацию и отсутствие вытягивания жил кабеля Поворот подвижного лезвия происходит в результате воздействия подающей гребенки связанной с рукоятками ножниц на зубчатый сектор подвижного лезвия За каждый цикл сведения разведения рукояток цикл реза лезвие поворачивается на один рабочий ход при этом от поворота в обратную сторону оно удерживается специальным фиксатором Количество циклов реза зависит от диаметра перерезаемого кабеля Минимизация усилий реза обеспечивается рациональной геометрией зубчатого сектора и подающей гребенки а также необходимым передаточным отношением в рычажной системе рукоятки лезвия Внимание Во избежание поломки не следует пытаться резать данными ножницами специальные кабели бронированные стальной проволокой КОМПЛЕКТ ПОСТАВКИ п п 1 Вынуть ножницы из сумки 2 Завести кабель между режущими лезвиями Для этого необходимо нажать на Наименование Единица Кол во измерения I Ножницы секторные НС 90Б шт 1 2 Сумка для переноски и хранения шт 1 3 Паспорт шт 1 ПОРЯДОК РАБОТЫ фиксатор и удерживая его в нажатом состоянии провернуть подвижное лезвие вокруг соединительного шарнира размыкая тем самым режущий контур для охвата кабеля Завершив охват ввести зубья рабочего сектора подвижного лезвия в соединение с зубьями гребенки ШТК 3 Произвести резку кабеля путем цикличного сведения и разведения рукояток ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1 Максимальный диаметр перерезаемого кабеля мм 2 Максимальное сечение медного кабеля мм2 3x185 3 Максимальное сечение алюминиевого кабеля мм2 3x185 4 Габаритные размеры мм не более 5 Масса кг не более 90 820x270x55 5 7
