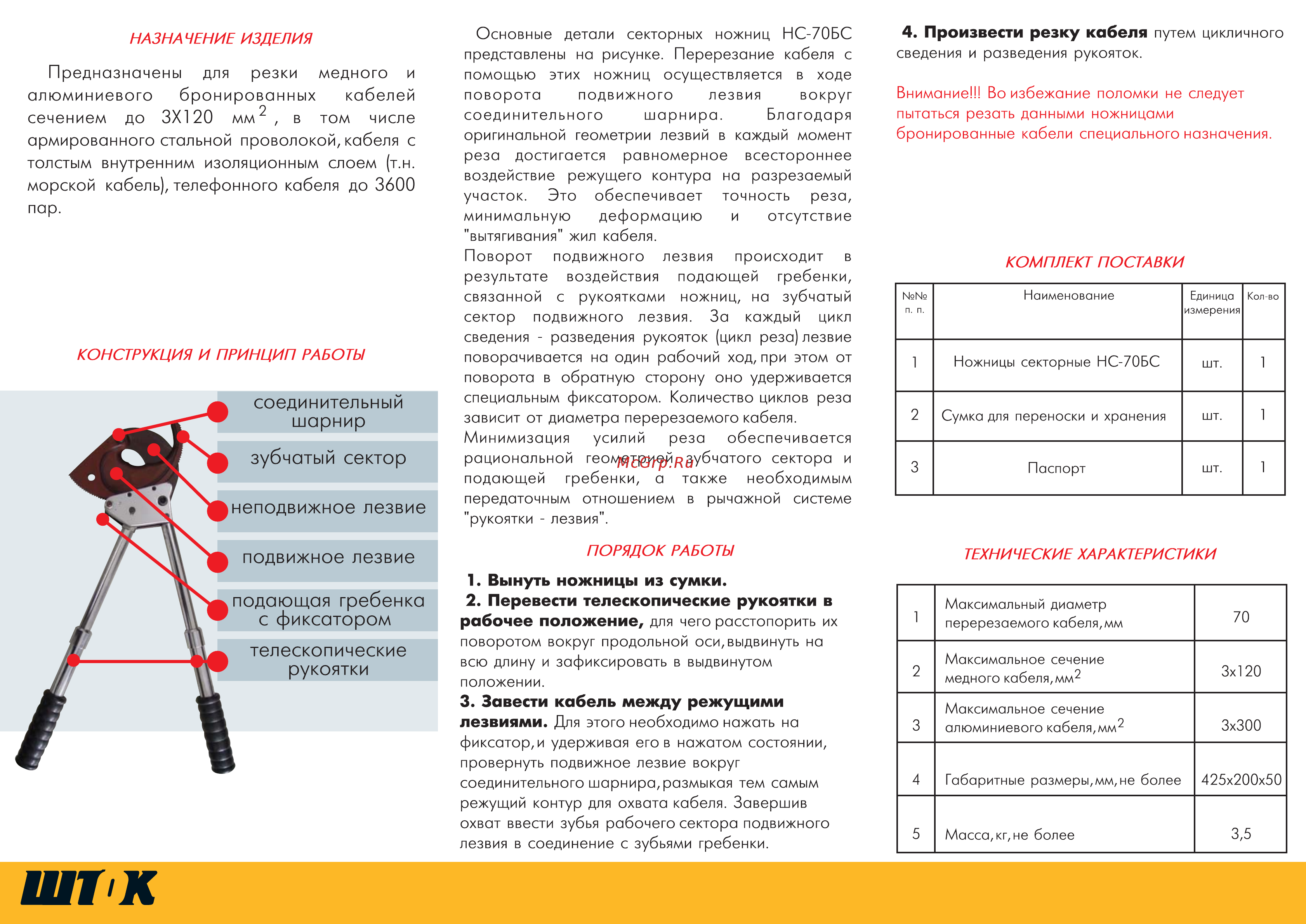

НАЗНАЧЕНИЕ ИЗДЕЛИЯ Предназначены для резки медного и алюминиевого бронированных кабелей сечением до 3X120 мм2 в том числе армированного стальной проволокой кабеля с толстым внутренним изоляционным слоем т н морской кабель телефонного кабеля до 3600 пар КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ соединительный шарнир зубчатый сектор неподвижное лезвие подвижное лезвие подающая гребенка с фиксатором телескопические рукоятки Основные детали секторных ножниц НС 70БС представлены на рисунке Перерезание кабеля с помощью этих ножниц осуществляется в ходе поворота подвижного лезвия вокруг соединительного шарнира Благодаря оригинальной геометрии лезвий в каждый момент реза достигается равномерное всестороннее воздействие режущего контура на разрезаемый участок Это обеспечивает точность реза минимальную деформацию и отсутствие вытягивания жил кабеля Поворот подвижного лезвия происходит в результате воздействия подающей гребенки связанной с рукоятками ножниц на зубчатый сектор подвижного лезвия За каждый цикл сведения разведения рукояток цикл реза лезвие поворачивается на один рабочий ход при этом от поворота в обратную сторону оно удерживается специальным фиксатором Количество циклов реза зависит от диаметра перерезаемого кабеля Минимизация усилий реза обеспечивается рациональной геометрией зубчатого сектора и подающей гребенки а также необходимым передаточным отношением в рычажной системе рукоятки лезвия Внимание Во избежание поломки не следует пытаться резать данными ножницами бронированные кабели специального назначения КОМПЛЕКТ ПОСТАВКИ п п 1 Вынуть ножницы из сумки 2 Перевести телескопические рукоятки в рабочее положение для чего расстопорить их поворотом вокруг продольной оси выдвинуть на всю длину и зафиксировать в выдвинутом положении фиксатор и удерживая его в нажатом состоянии провернуть подвижное лезвие вокруг соединительного шарнира размыкая тем самым режущий контур для охвата кабеля Завершив охват ввести зубья рабочего сектора подвижного лезвия в соединение с зубьями гребенки Наименование Единица Кол во измерения 1 Ножницы секторные НС 70БС шт 1 2 Сумка для переноски и хранения шт 1 3 Паспорт шт 1 ПОРЯДОК РАБОТЫ 3 Завести кабель между режущими лезвиями Для этого необходимо нажать на ШГК 4 Произвести резку кабеля путем цикличного сведения и разведения рукояток ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1 Максимальный диаметр перерезаемого кабеля мм 2 Максимальное сечение медного кабеля мм 3x120 3 Максимальное сечение алюминиевого кабеля мм 3x300 4 Габаритные размеры мм не более 5 Масса кг не более 70 425x200x50 3 5
