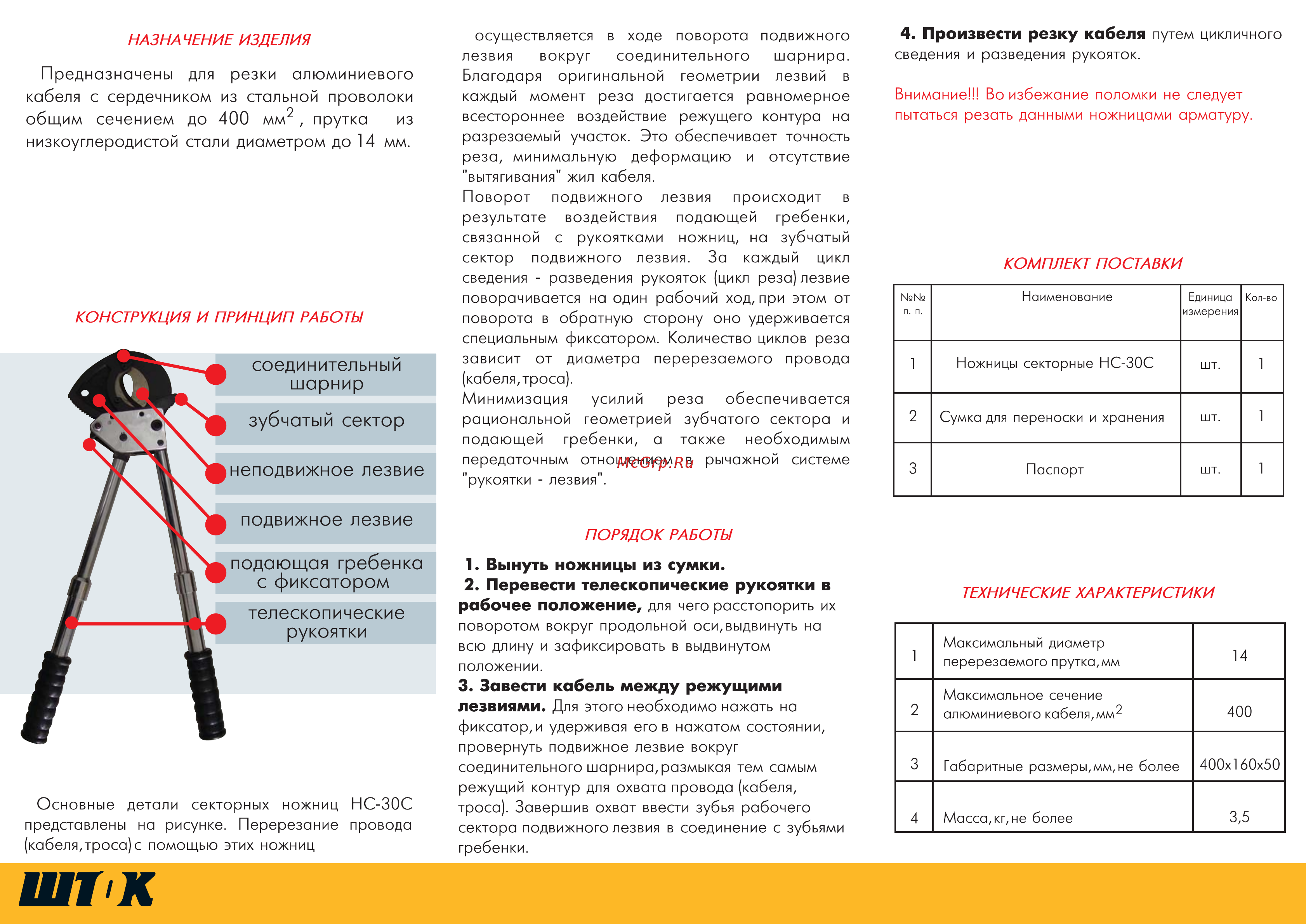

НАЗНАЧЕНИЕ ИЗДЕЛИЯ Преднозначены для резки алюминиевого кобеля с сердечником из стальной проволоки общим сечением до 400 мм2 прутка из низкоуглеродистой стали диаметром до 14 мм КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ соединительный шарнир зубчатый сектор неподвижное лезвие осуществляется в ходе поворота подвижного лезвия вокруг соединительного шарнира Благодаря оригинальной геометрии лезвий в каждый момент реза достигается равномерное всестороннее воздействие режущего контура на разрезаемый участок Это обеспечивает точность реза минимальную деформацию и отсутствие вытягивания жил кабеля Поворот подвижного лезвия происходит в результате воздействия подающей гребенки связанной с рукоятками ножниц на зубчатый сектор подвижного лезвия За каждый цикл сведения разведения рукояток цикл реза лезвие поворачивается на один рабочий ход при этом от поворота в обратную сторону оно удерживается специальным фиксатором Количество циклов реза зависит от диаметра перерезаемого провода кабеля троса Минимизация усилий реза обеспечивается рациональной геометрией зубчатого сектора и подающей гребенки а также необходимым передаточным отношением в рычажной системе рукоятки лезвия 4 Произвести резку кабеля путем цикличного сведения и разведения рукояток Внимание Во избежание поломки не следует пытаться резать данными ножницами арматуру КОМПЛЕКТ ПОСТАВКИ п п 1 2 3 Наименование Ножницы секторные НС ЗОС Сумка для переноски и хранения Паспорт Единица Кол во измерения шт 1 шт 1 шт 1 подвижное лезвие ПОРЯДОК РАБОТЫ подающая гребенка с фиксатором телескопические рукоятки 1 Вынуть ножницы из сумки 2 Перевести телескопические рукоятки в рабочее положение для чего расстопорить их поворотом вокруг продольной оси выдвинуть на всю длину и зафиксировать в выдвинутом положении 3 Завести кабель между режущими лезвиями Для этого необходимо нажать на Основные детали секторных ножниц НС ЗОС представлены на рисунке Перерезание провода кабеля троса с помощью этих ножниц штк фиксатор и удерживая его в нажатом состоянии провернуть подвижное лезвие вокруг соединительного шарнира размыкая тем самым режущий контур для охвата провода кабеля троса Завершив охват ввести зубья рабочего сектора подвижного лезвия в соединение с зубьями гребенки ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1 Максимальный диаметр перерезаемого прутка мм 14 2 Максимальное сечение алюминиевого кабеля мм 400 3 Габаритные размеры мм не более 4 Масса кг не более 400x160x50 3 5
