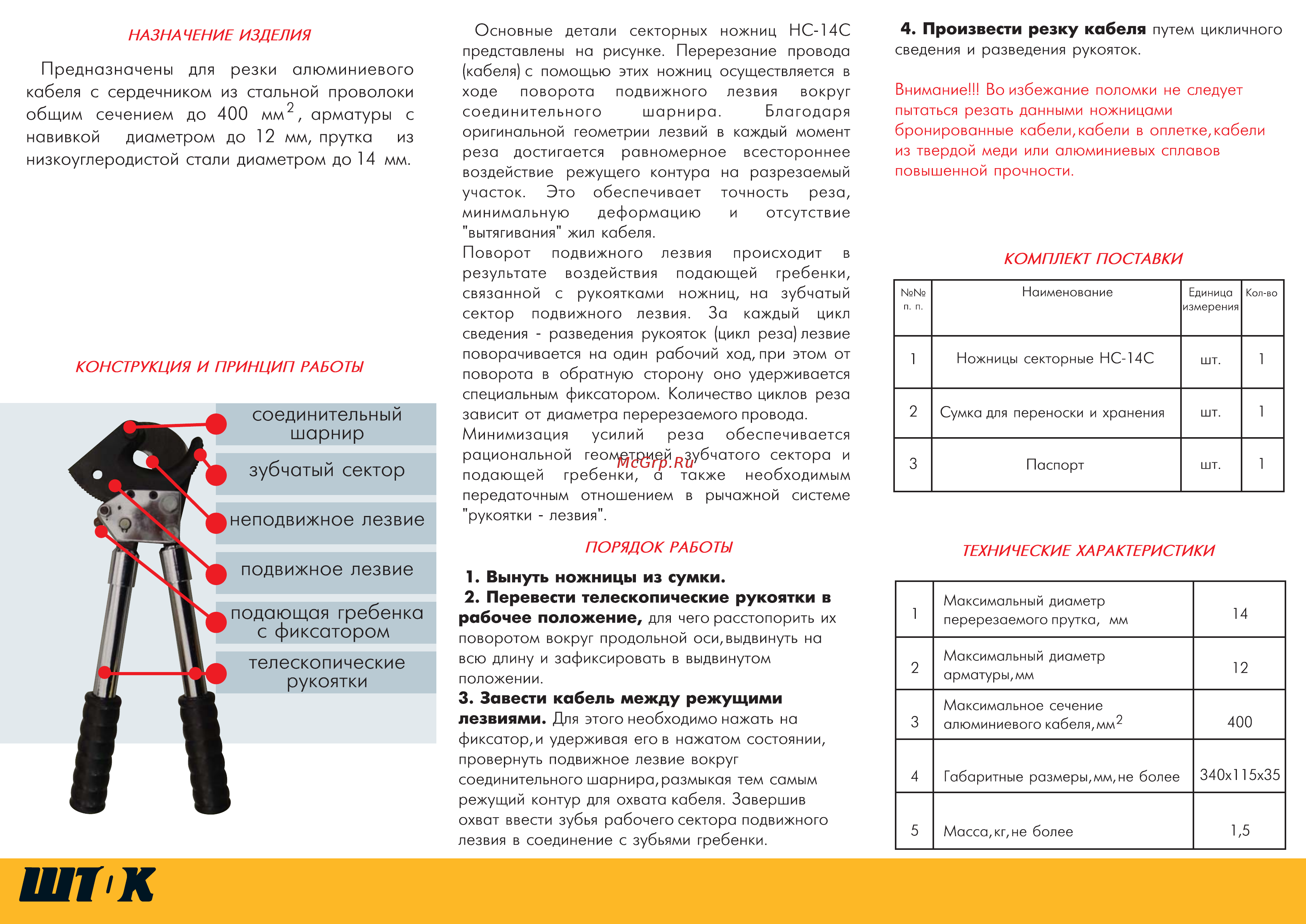

НАЗНАЧЕНИЕ ИЗДЕЛИЯ Преднозначены для резки алюминиевого кабеля с сердечником из стальной проволоки общим сечением до 400 мм2 арматуры с навивкой диаметром до 12 мм прутка из низкоуглеродистой стали диаметром до 14 мм КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ зубчатый сектор неподвижное лезвие Основные детали секторных ножниц НС 14С представлены на рисунке Перерезание провода кабеля с помощью этих ножниц осуществляется в ходе поворота подвижного лезвия вокруг соединительного шарнира Благодаря оригинальной геометрии лезвий в каждый момент реза достигается равномерное всестороннее воздействие режущего контура на разрезаемый участок Это обеспечивает точность реза минимальную деформацию и отсутствие вытягивания жил кабеля Поворот подвижного лезвия происходит в результате воздействия подающей гребенки связанной с рукоятками ножниц на зубчатый сектор подвижного лезвия За каждый цикл сведения разведения рукояток цикл реза лезвие поворачивается на один рабочий ход при этом от поворота в обратную сторону оно удерживается специальным фиксатором Количество циклов реза зависит от диаметра перерезаемого провода Минимизация усилий реза обеспечивается рациональной геометрией зубчатого сектора и подающей гребенки а также необходимым передаточным отношением в рычажной системе рукоятки лезвия 4 Произвести резку кабеля путем цикличного сведения и разведения рукояток Внимание Во избежание поломки не следует пытаться резать данными ножницами бронированные кабели кабели в оплетке кабели из твердой меди или алюминиевых сплавов повышенной прочности КОМПЛЕКТ ПОСТАВКИ п п подающая гребенка с фиксатором телескопические рукоятки 1 Вынуть ножницы из сумки 2 Перевести телескопические рукоятки в рабочее положение для чего расстопорить их поворотом вокруг продольной оси выдвинуть на всю длину и зафиксировать в выдвинутом положении 3 Завести кабель между режущими лезвиями Для этого необходимо нажать на фиксатор и удерживая его в нажатом состоянии провернуть подвижное лезвие вокруг соединительного шарнира размыкая тем самым режущий контур для охвата кабеля Завершив охват ввести зубья рабочего сектора подвижного лезвия в соединение с зубьями гребенки штк Единица Кол во измерения 1 Ножницы секторные НС 14С шт 1 2 Сумка для переноски и хранения шт 1 3 Паспорт шт 1 ПОРЯДОК РАБОТЫ подвижное лезвие Наименование ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1 Максимальный диаметр перерезаемого прутка мм 14 2 Максимальный диаметр арматуры мм 12 3 Максимальное сечение алюминиевого кабеля мм 4 Габаритные размеры мм не более 5 Масса кг не более 400 340x115x35 1 5
