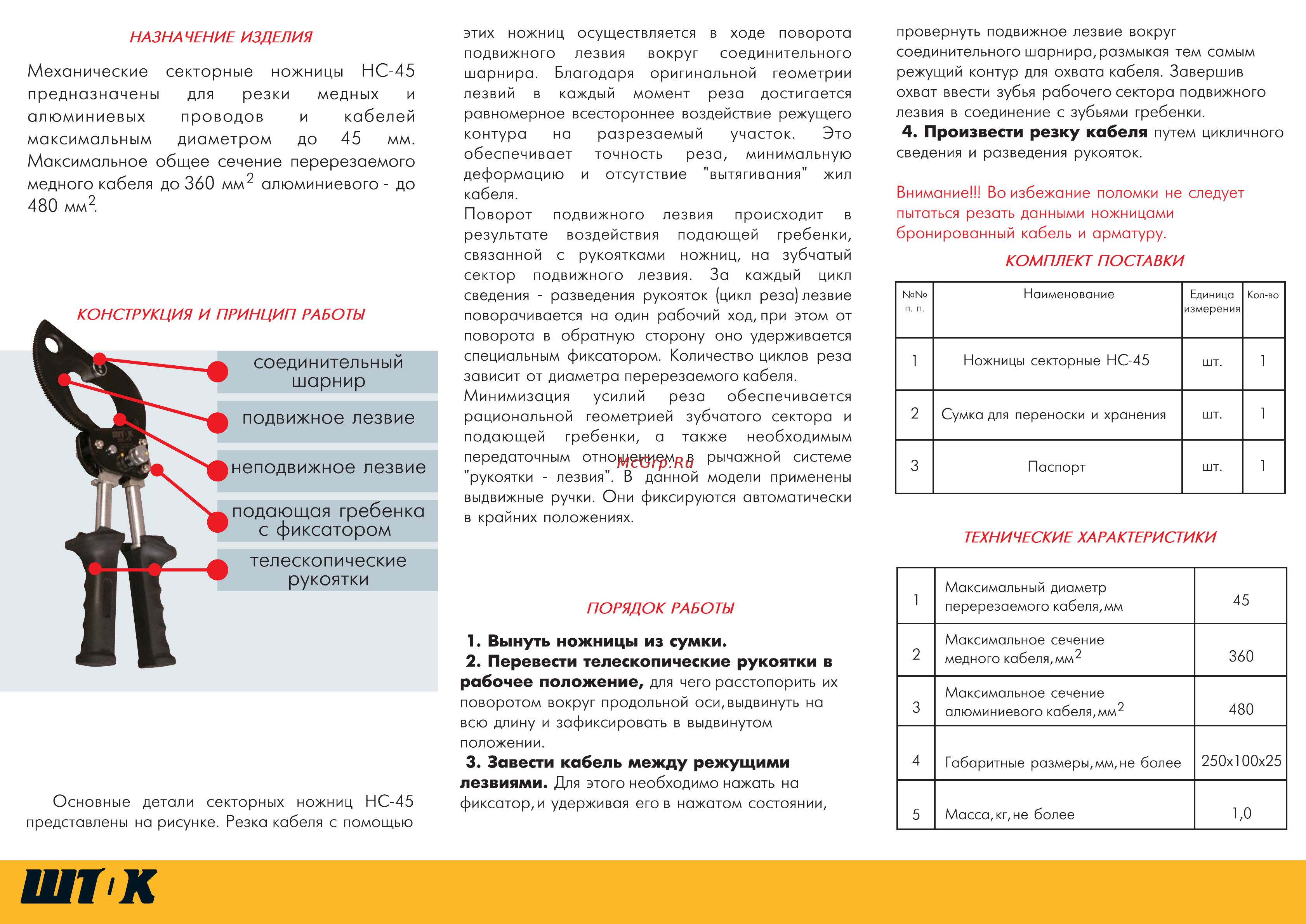

НАЗНАЧЕНИЕ ИЗДЕЛИЯ Механические секторные ножницы НС 45 предназначены для резки медных и алюминиевых проводов и кабелей максимальным диаметром до 45 мм Максимальное общее сечение перерезаемого медного кабеля до 360 мм2 алюминиевого до 480 мм2 КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ подвижное лезвие неподвижное лезвие подающая гребенка с фиксатором этих ножниц осуществляется в ходе поворота подвижного лезвия вокруг соединительного шарнира Благодаря оригинальной геометрии лезвий в каждый момент реза достигается равномерное всестороннее воздействие режущего контура на разрезаемый участок Это обеспечивает точность реза минимальную деформацию и отсутствие вытягивания жил кабеля Поворот подвижного лезвия происходит в результате воздействия подающей гребенки связанной с рукоятками ножниц на зубчатый сектор подвижного лезвия За каждый цикл сведения разведения рукояток цикл реза лезвие поворачивается на один рабочий ход при этом от поворота в обратную сторону оно удерживается специальным фиксатором Количество циклов реза зависит от диаметра перерезаемого кабеля Минимизация усилий реза обеспечивается рациональной геометрией зубчатого сектора и подающей гребенки а также необходимым передаточным отношением в рычажной системе рукоятки лезвия В данной модели применены выдвижные ручки Они фиксируются автоматически в крайних положениях провернуть подвижное лезвие вокруг соединительного шарнира размыкая тем самым режущий контур для охвата кабеля Завершив охват ввести зубья рабочего сектора подвижного лезвия в соединение с зубьями гребенки 4 Произвести резку кабеля путем цикличного сведения и разведения рукояток Внимание Во избежание поломки не следует пытаться резать данными ножницами бронированный кабель и арматуру КОМПЛЕКТ ПОСТАВКИ п п 1 2 3 Сумка для переноски и хранения Паспорт шт 1 шт 1 шт 1 1 Максимальный диаметр перерезаемого кабеля мм 45 2 Максимальное сечение медного кабеля мм 360 поворотом вокруг продольной оси выдвинуть на всю длину и зафиксировать в выдвинутом положении 3 Максимальное сечение алюминиевого кабеля мм2 480 3 Завести кабель между режущими лезвиями Для этого необходимо нажать на 4 Габаритные размеры мм не более 5 Масса кг не более ПОРЯДОК РАБОТЫ 1 Вынуть ножницы из сумки 2 Перевести телескопические рукоятки в рабочее положение для чего расстопорить их штк Ножницы секторные НС 45 Единица Кол во измерения ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ телескопические рукоятки Основные детали секторных ножниц НС 45 представлены на рисунке Резка кабеля с помощью Наименование фиксатор и удерживая его в нажатом состоянии 250x100x25 1 0
