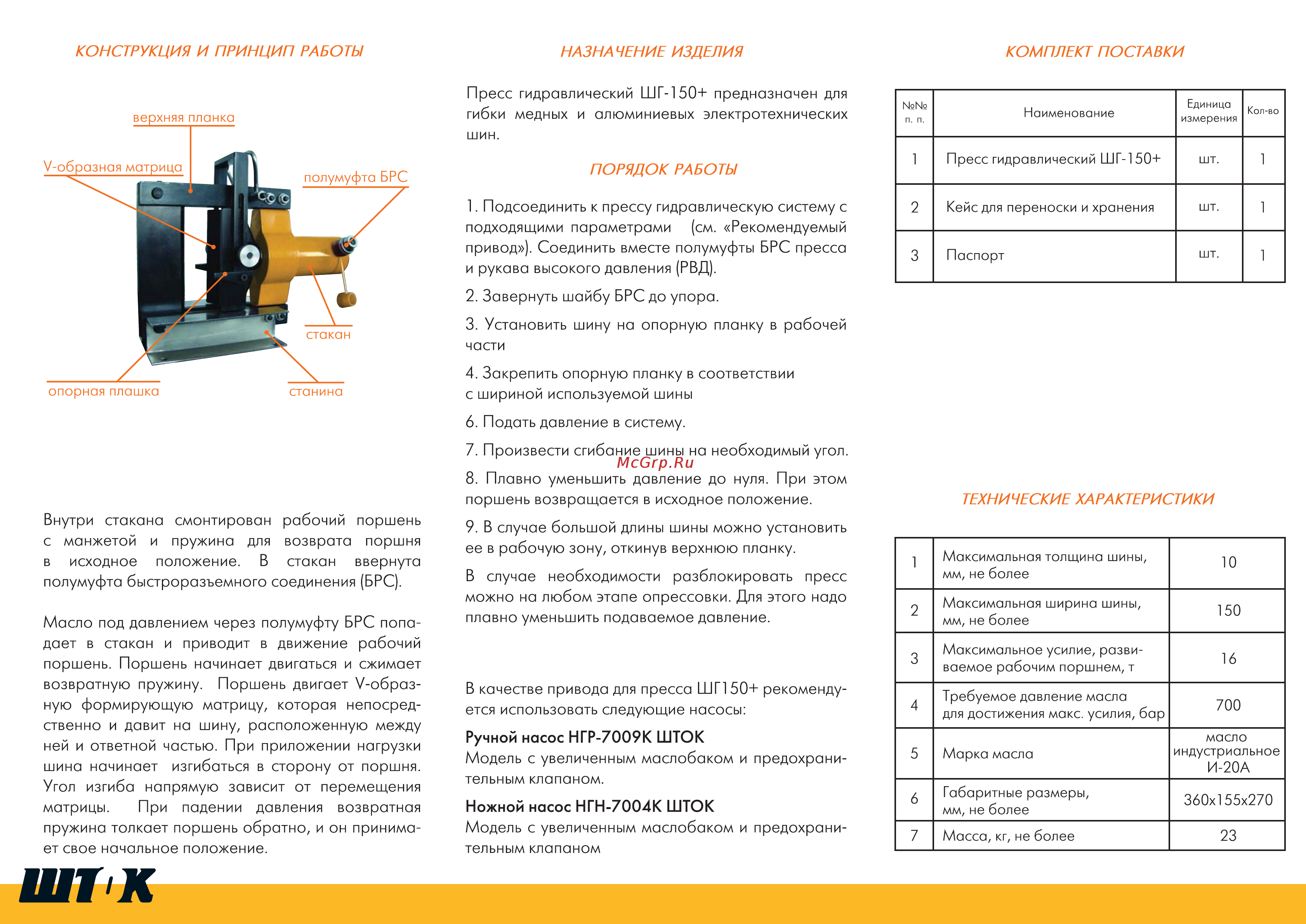

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ НАЗНАЧЕНИЕ ИЗДЕЛИЯ Пресс гидравлический ШГ 150 предназначен для гибки медных и алюминиевых электротехнических шин верхняя планка ПОРЯДОК РАБОТЫ 1 Подсоединить к прессу гидравлическую систему с подходящими параметрами см Рекомендуемый привод Соединить вместе полумуфты БРС пресса и рукава высокого давления РВД КОМПЛЕКТ ПОСТАВКИ п п Наименование Единица Кол во измерения 1 Пресс гидравлический ШГ 150 шт 1 2 Кейс для переноски и хранения шт 1 3 Паспорт шт 1 2 Завернуть шайбу БРС до упора 3 Установить шину на опорную планку в рабочей части опорная плашка станина 4 Закрепить опорную планку в соответствии с шириной используемой шины 6 Подать давление в систему 7 Произвести сгибание шины на необходимый угол 8 Плавно уменьшить давление до нуля При этом поршень возвращается в исходное положение Внутри стакана смонтирован рабочий поршень с манжетой и пружина для возврата поршня в исходное положение В стакан ввернута полумуфта быстроразъемного соединения БРС Масло под давлением через полумуфту БРС попа дает в стакан и приводит в движение рабочий поршень Поршень начинает двигаться и сжимает возвратную пружину Поршень двигает У образную формирующую матрицу которая непосред ственно и давит на шину расположенную между ней и ответной частью При приложении нагрузки шина начинает изгибаться в сторону от поршня Угол изгиба напрямую зависит от перемещения матрицы При падении давления возвратная пружина толкает поршень обратно и он принима ет свое начальное положение инк ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 9 В случае большой длины шины можно установить ее в рабочую зону откинув верхнюю планку 1 Максимальная толщина шины мм не более 10 2 Максимальная ширина шины мм не более 150 3 Максимальное усилие разви ваемое рабочим поршнем т 16 В качестве привода для пресса ШП 50 рекоменду ется использовать следующие насосы 4 Требуемое давление масла для достижения макс усилия бар Ручной насос НГР 7009К ШТОК Модель с увеличенным маслобаком и предохрани тельным клапаном 5 Марка масла 6 Габаритные размеры мм не более 7 Масса кг не более В случае необходимости разблокировать пресс можно на любом этапе опрессовки Для этого надо плавно уменьшить подаваемое давление Ножной насос НГН 7004К ШТОК Модель с увеличенным маслобаком и предохрани тельным клапаном 700 масло индустриальное И 20А 360x155x270 23
