Стыковка адаптера US M с установкой.

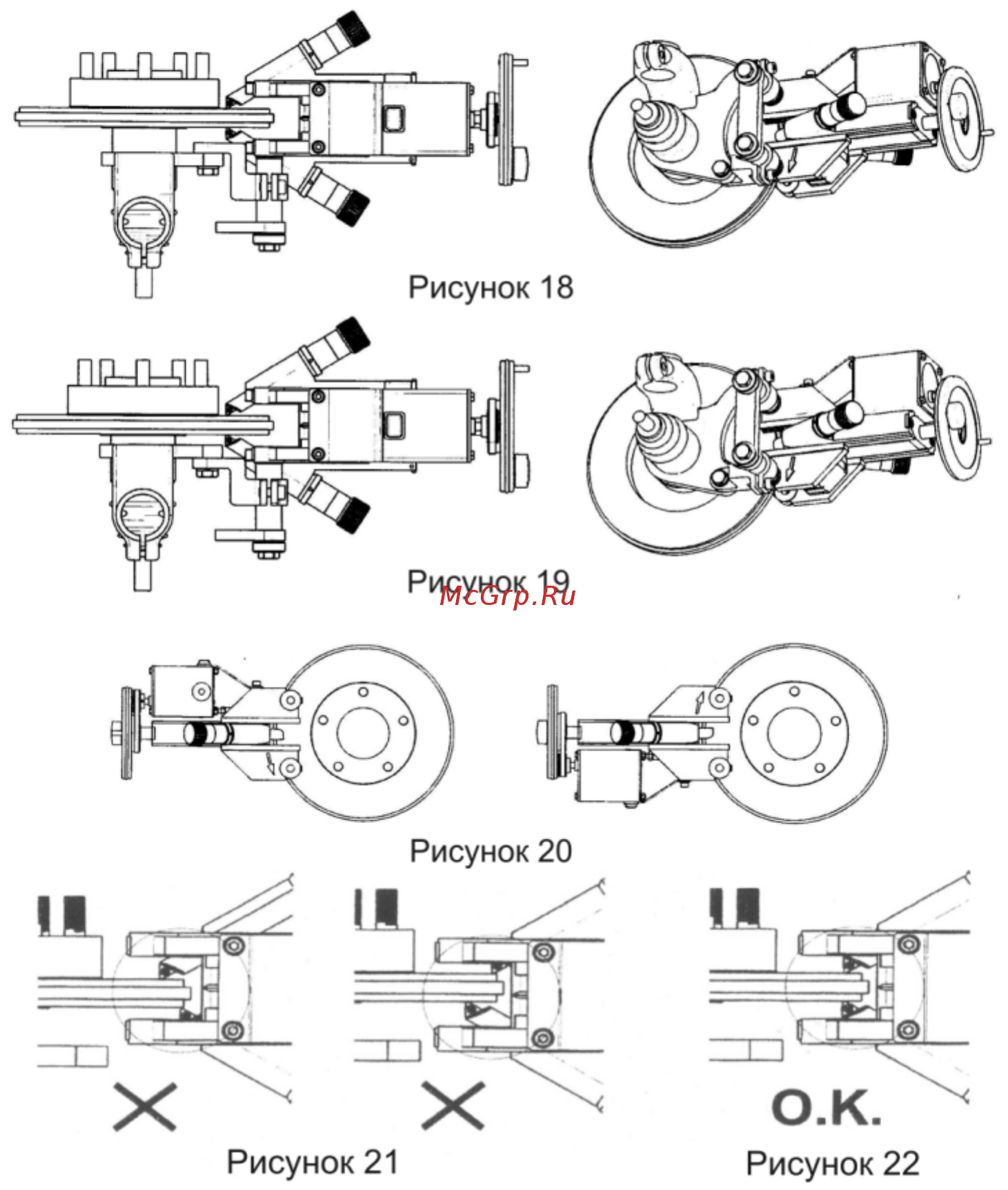

1. Установите блок проточки CL-801 в правильное положение (рис.18-19).

2. При необходимости переверните блок проточки вверх ногами (рис.20).

3. Установите блок проточки CL-801 на скользящие направляющие.

4. Двигайте CL-801 по направляющим к центру тормозного диска, до тех пор, пока

поперечная линия блока проточки CL-801 не совпадет с продольным сечением

тормозного диска (рис.21 и 22). Выставьте блок проточки по центральной линии, или

максимум на 2 мм вглубь машины.

5. Убедитесь, что блок проточки CL-801 не касается тормозного диска.

6. Затяните один из шестигранных болтов с помощью Т-образного шестигранного

ключа. Теперь направляющая зафиксирована на крепежном кронштейне.

7. Затяните все болты с надлежащим усилием, в предписанном порядке.

a. Крепежные болты М10 на креплении тормозного суппорта, момент затяжки

50Нм (Красный монтажный адаптер).

b. Оригинальные болты тормозного суппорта (если они равны или больше М 10) -

момент затяжки 50Нм. Болты тормозного суппорта М8 - момент затяжки

25Нм. Болты тормозного суппорта М9 - момент затяжки 30Нм. (Синий

монтажный адаптер).

c. Фиксаторы в виде набалдашников - момент затяжки 50Нм.

d. Шестигранные болты крепежного адаптера - момент затяжки 25Нм.

8. Проверьте, не мешает ли что-нибудь вращению тормозного диска, убедитесь, что его

ничего не блокирует и не бьет.
