Стыковка блока проточки CL-801 с универсальными кронштейнами.

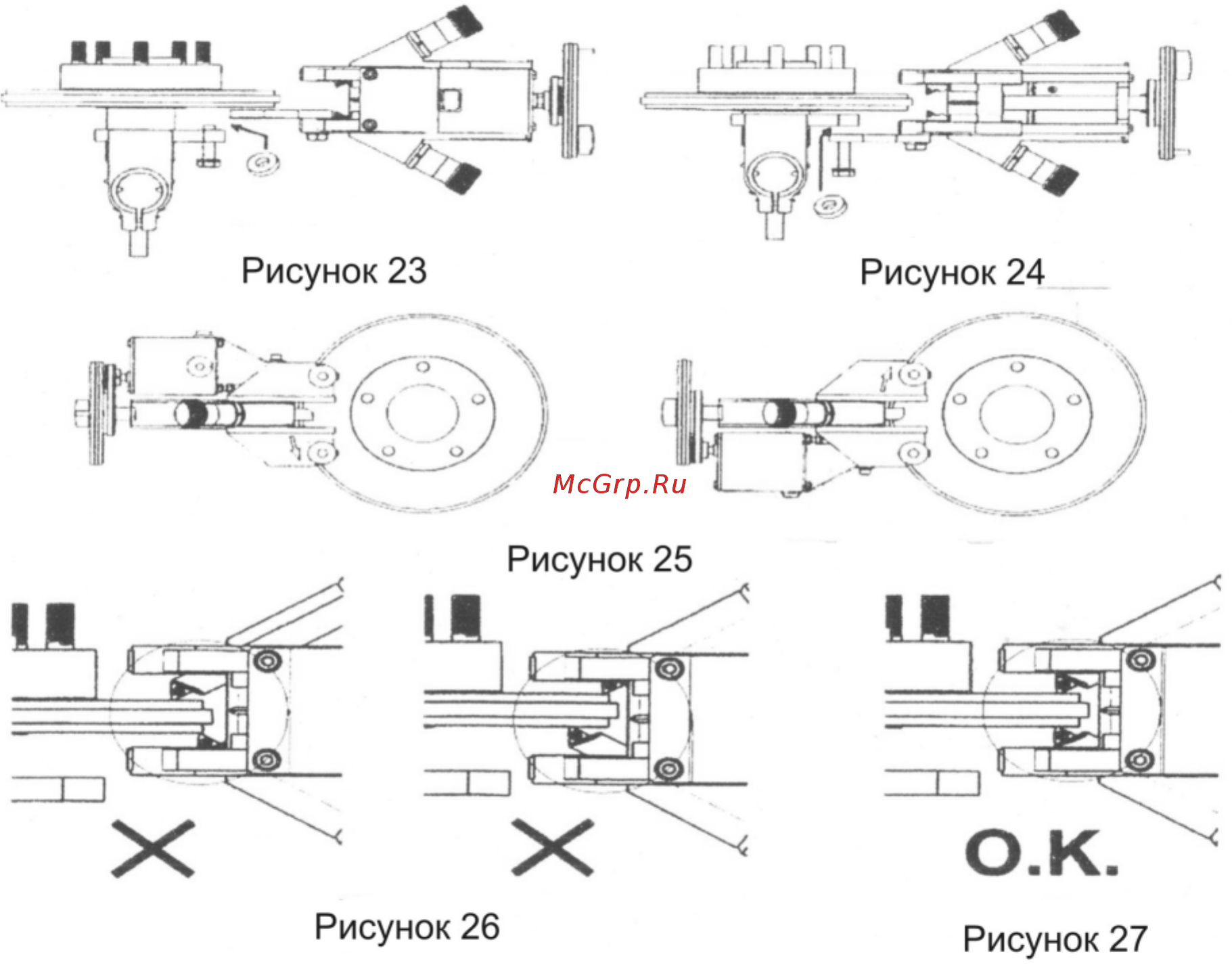

1. Установите CL-801 в правильное положение (рис.23 и 24).

a. Расстояние между внешней кромкой тормозного диска и блоком проточки CL-

801 должно быть достаточным, чтобы установить резиновый успокоитель.

b. Расстояние между внешней кромкой тормозного диска и блоком проточки CL-

801 должно быть как можно меньшим.

2. При необходимости разверните блок проточки CL-801 на 180 градусов, таким

образом, что приводной блок окажется снизу (рис.25).

3. Установите блок проточки CL-801 по центру тормозного диска.

4. При необходимости подложите шайбу между универсальным кронштейном и

отверстием для крепления тормозного суппорта (рис.27), чтобы достигнуть

совпадения оси установки блока проточки CL-801 с центральной линией тормозного

диска.

5. На рис.27 изображена правильная установка. Избегайте ошибок, показанных на

рис.26.

6. Выставьте блок проточки по центральной линии, или максимум на 2 мм вглубь

машины.

7. Проверьте, что блок проточки CL-801 не задевает тормозной диск.

8. Затяните все болты с надлежащим усилием, в предписанном порядке

a. Крепежные болты М 10 - момент затяжки 50Нм.

b. Оригинальные болты тормозного суппорта (если они равны или больше М 10) -

момент затяжки 50Нм. Болты тормозного суппорта М8 - момент затяжки

25Нм. Болты тормозного суппорта М9 - момент затяжки 30Н м.

9. Проверьте, не мешает ли что-нибудь вращению тормозного диска, убедитесь, что его

ничего не блокирует и не бьет.

10. Проверьте, что длина болтов подобранна правильно. Болты не должны касаться

тормозного диска. При необходимости используйте проставки, чтобы подобрать

необходимую длину болтов.
