Позиционирование CL-602

1. Поверните приводной адаптер в горизонтальное положение.

2. Установите блок привода CL-602 на одной линии с переходником.

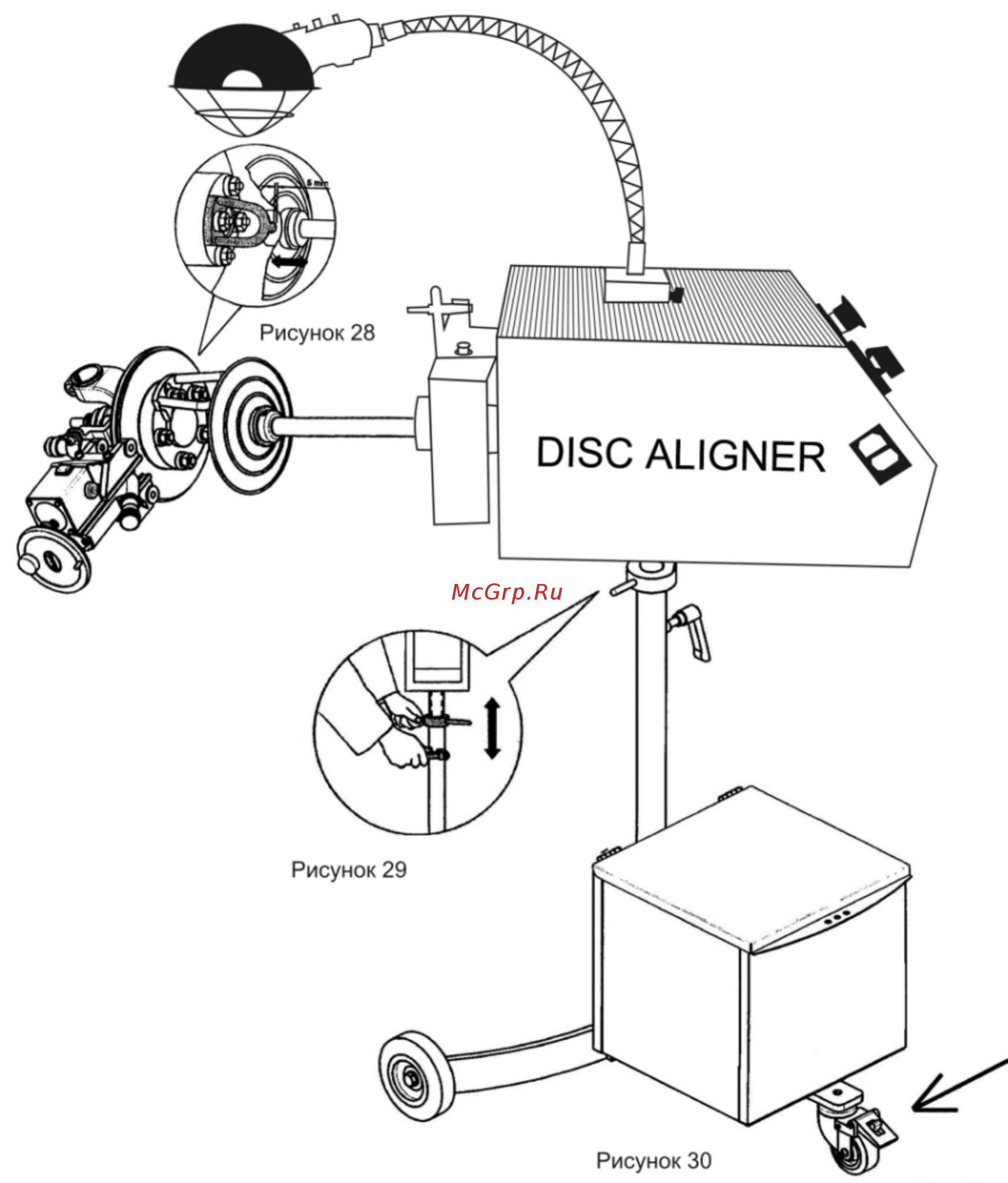

3. Ослабьте фиксирующую ручку на пол оборота (рис.29).

4. Отрегулируйте высоту блока привода CL-602 при помощи гайки оси.

5. Пододвиньте приводную скобу к приводному адаптеру, оставив зазор 5 мм (рис.28).

Приводная скоба должна смотреть точно в центр переходника.

6. Заблокируйте поворотное колесо станка.

7. Проверьте, не мешает ли что-нибудь вращению тормозного диска, убедитесь, что его

ничего не блокирует и не бьет.

8. Помните, что тормозной диски и привод с другой стороны машины могут также

начать вращение, когда будет запущен станок.
