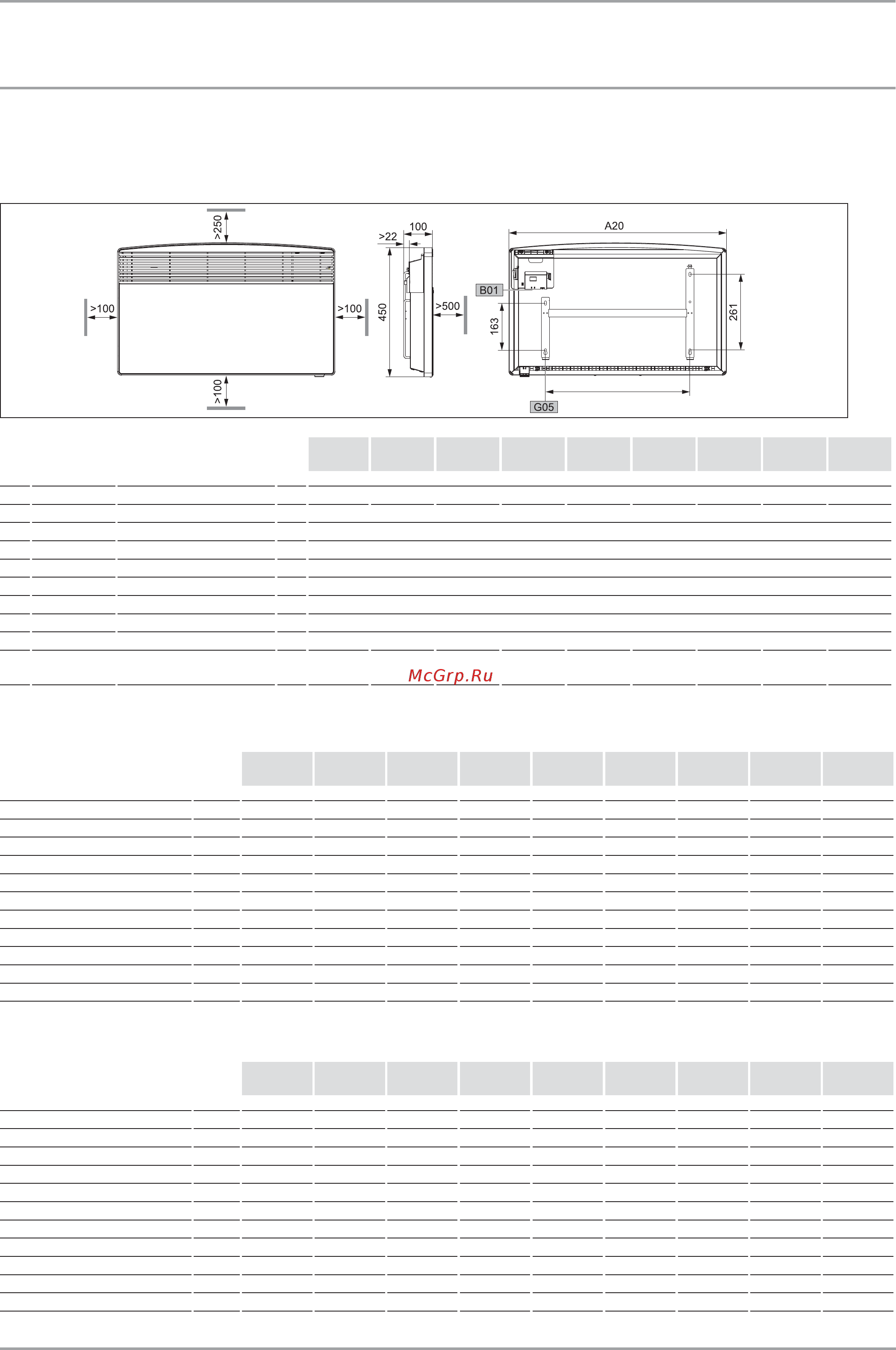

12. Specification
12.1 Dimensions of wall mounted version
80_07_31_0009
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
A10 Appliance Height mm 450
A20 Appliance Width mm 370 445 445 590 590 740 740 890 1040
A30 Appliance Depth mm 100
A50 Appliance Minimum top clearance mm 250
A51 Appliance Minimum bottom clearance mm 100
A52 Appliance Minimum r.h. clearance mm 100
A53 Appliance Minimum l.h. clearance mm 100
A54 Appliance Minimum front clearance mm 500
A55 Appliance Minimum rear clearance mm 22
B01 Electrical cable entry
G05 Wall mounting
bracket
Hole spacing mm 121 195 195 343 34
3
491 491 639 787
12.2 Specification table CNS-SE
&16
6(
&16
6(
&16
6(
&16
6(
&16
6(
&16
6(
&16
6(
&16
6(
&16
6(
229740 229741 229742 229743 229744 229745 229746 229747 229748
Connection output kW 0,5 0,75 1,0 1,25 1,5 1,75 2,0 2,5 3,0
Setting range °C 6-30 6-30 6-30 6-30 6-30 6-30 6-30 6-30 6-30
Frost protection setting °C 7 7 7 7 7 7 7 7 7
Power connection 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V
Height mm 450 450 450 450 450 450 450 450 450
Width mm 370 445 445 590 590 740 740 890 1040
Depth mm 100 100 100 100 100 100 100 100 100
Weight kg 3,8 4,4 4,4 5,7 5,7 6,8 6,8 8,1 9,4
IP-Rating IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24
Protection class II II II II II II II II II
Colour alpine white alpine white alpine white alpine white alpine white alpine white alpine white alpine white alpine white
12.3 Specification table CNS-UE
&16
8(
&16
8(
&16
8(
&16
8(
&16
8(
&16
8(
&16
8(
&16
8(
&16
8(
229749 229750 229751 229752 229753 229754 229755 229756 229757
Connection output kW 0,5 0,75 1,0 1,25 1,5 1,75 2,0 2,5 3,0
Setting range °C 6-30 6-30 6-30 6-30 6-30 6-30 6-30 6-30 6-30
Frost protection setting °C 7 7 7 7 7 7 7 7 7
Power connection 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V
Height mm 450 450 450 450 450 450 450 450 450
Width mm 370 445 445 590 590 740 740 890 1040
Depth mm 100 100 100 100 100 100 100 100 100
Weight kg 3,3 4 4 5,2 5,2 6,3 6,3 7,7 8,9
IP-Rating IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24
Protection class II II II II II II II II II
Colour alpine white alpine white alpine white alpine white alpine white alpine white alpine white alpine white alpine white
