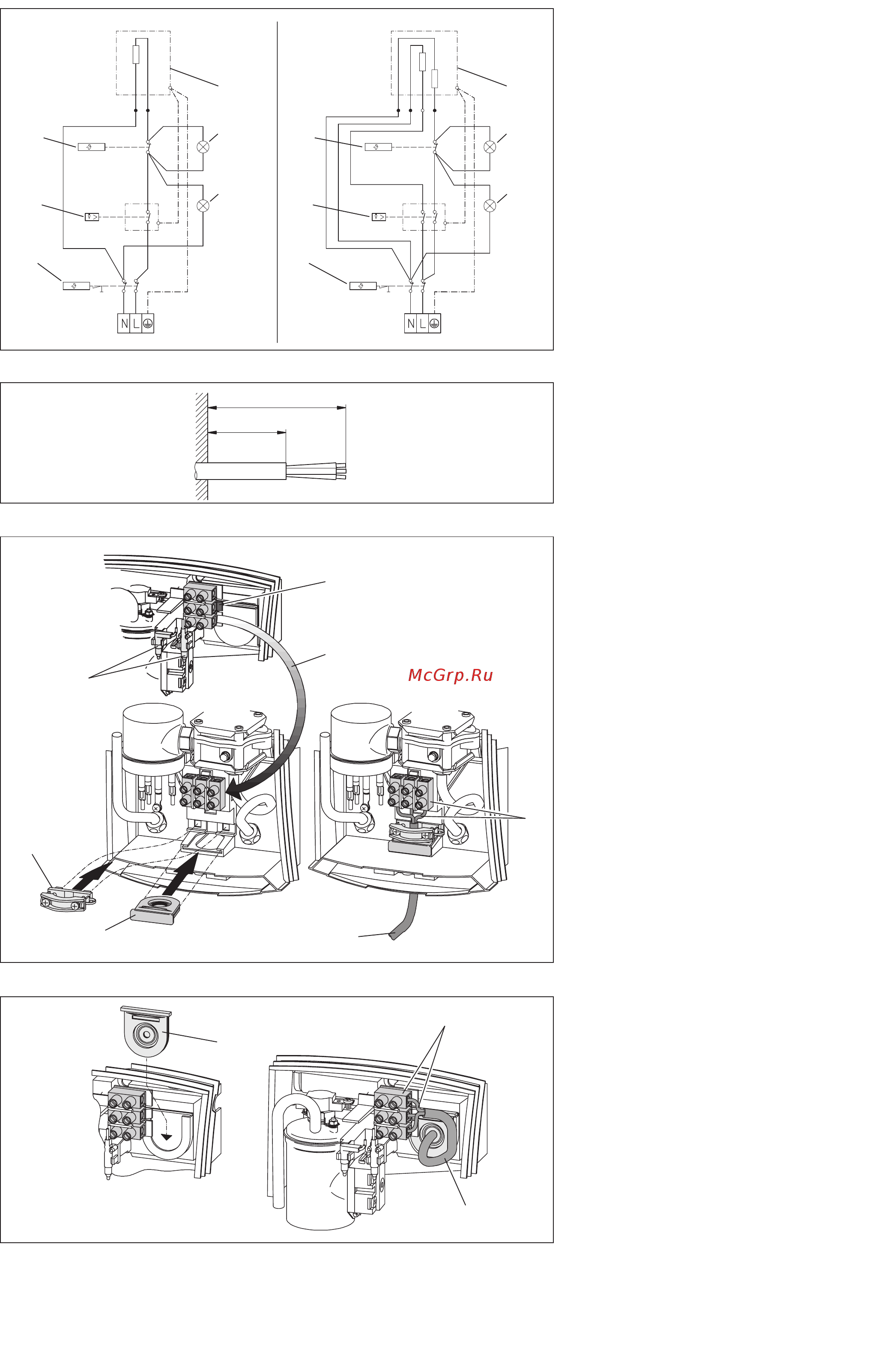

Электрическое подключение Пояснения к рис 14 I Тэн 2 Контрольная лампочка Overheating 3 Контрольная лампочка Power 4 Предохранительный ограничитель температуры 5 Дифференциальное реле давления 6 Реле контроля температуры Для защиты от попадания воды необходимо использовать уплотнение кабеля рис 16 поз 8 и рис 17 поз 14 Вырезать отверстие в уплотнительной шайбе в соответствии с толщиной электрического кабеля Рис 15 DHC 3 U Провести прилагаемый электрический кабель поз 7 через уплотнение поз 8 и кабельный зажим поз 9 Осуществить электрическое подключение в клеммной коробке поз 10 в соответствии с электрической схемой на рис 14 и завинтить винты кабельного зажима Для подключения прибора необходима розетка с контактом заземления После завершения монтажа см стр 10 и заполнения прибора и подводящих труб водой вставить штепсель DHC 6 U рис 16 Вставить уплотнение кабеля поз 8 Подготовить провод поз 7 для электрического подключения в клеммной коробке поз 10 в соответствии с электрической схемой на рис 14 Завершение монтажных работ см стр I 0 DHC 3 DHC 4 DHC 6 DHC 8 При скрытой проводке кабель электроподключения должен выступать из стены минимум на 65 мм рис 15 Подключение в верхней части прибора открытая или скрытая проводка рис 17 Вставить уплонтение кабеля поз 14 Стационарно проложить провод поз 15 для электрического подключения в клеммной коробке поз 16 в соответствии с электрической схемой на рис 14 Завершение монтажных работ см стр 10 Рис 16 Рис 17 Альтернативный вариант Подключение в нижней части прибора открытая проводка Прибор предназначен для электрического подключения в верхней части прибора клеммная коробка сверху Однако при необходимости можно подключить его в нижней части Для этого Отжать фиксатор клеммной колодки рис 16 поз 12 вынуть клеммную колодку и вмонтировать ее в нижней части прибора поз 13 Провести электрический кабель между дифференциальным реле давления и задней стенкой Вставить уплотнение кабеля поз 8 Электрическое подключение в клеммной коробке поз 10 осуществить в соответствии со схемой на рис 14 Завершение монтажных работ см стр 10 9
