RUS Инструкция по применению

ВЫТЯЖКИ КУХОННЫЕ

используйте шурупы и дюбели соот-

ветствующие типу стены в Вашей кухне

(железобетон, гипсокартон и т.д). Если

шурупы и дюбели входят в комплект по-

ставки, следует удостовериться в том,

что они подходят для того типа стены, на

который будет подвешиваться вытяжка.

Монтаж вытяжки производите в

следующей последовательности:

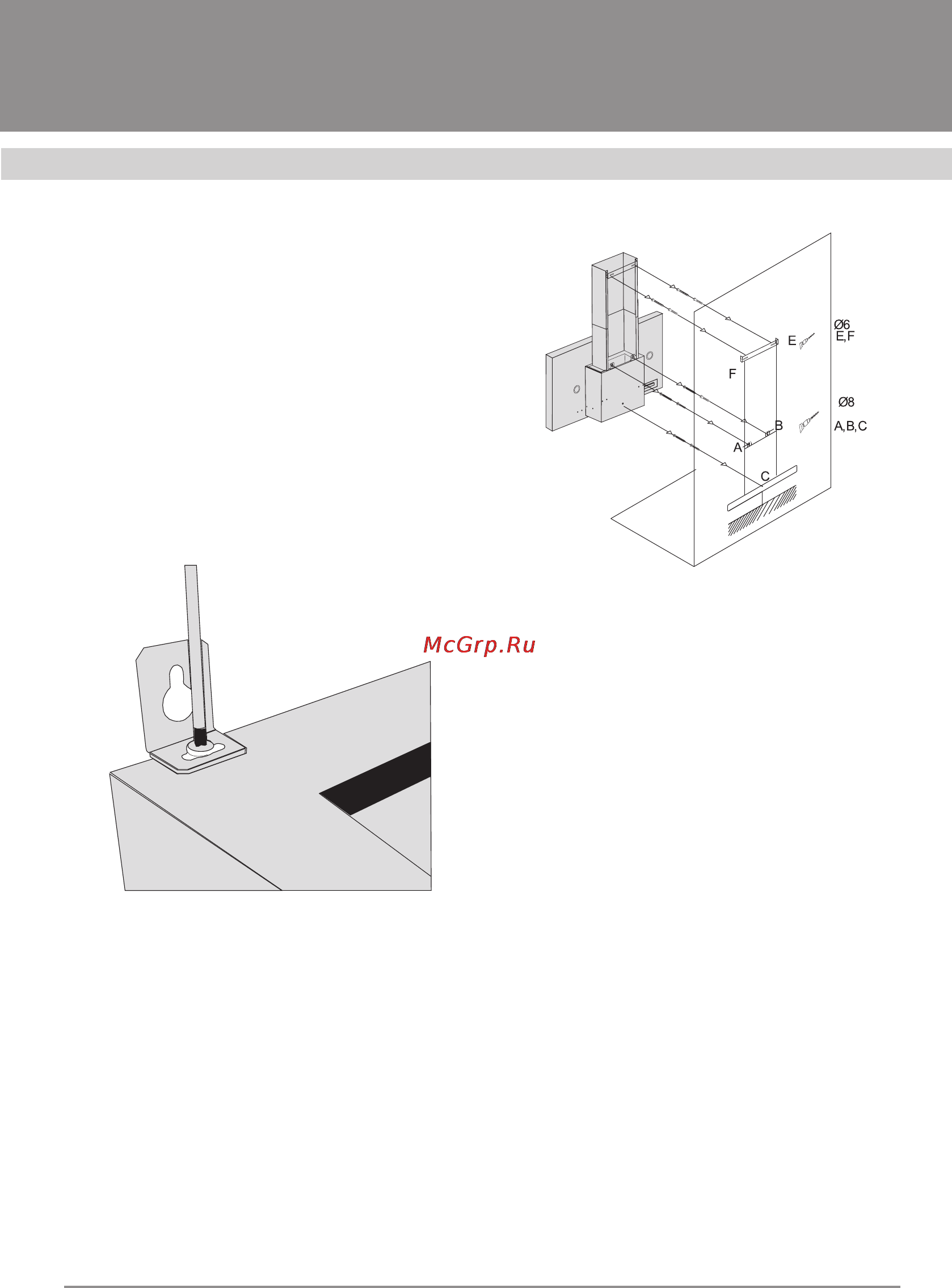

1. Установите в верхней задней части

корпуса вытяжки два уголка, имеющиеся

в комплекте крепежа и предназначенные

для подвески вытяжки на стену (рис. 9).

Рис. 9

2. Приложите монтажный шаблон (если он

есть в комплекте) к стене на нужной вы-

соте с учетом минимального расстояния

от варочной поверхности и выровняйте

его по уровню. Наметьте точки (А, В, С) на

стене и просверлите в них отверстия ди-

аметром 8 мм. Наметьте и просверлите

отверстия диаметром 6 мм для монтажа

планки крепления декоративного короба

(F, Е) (рис. 10). При этом необходимо учи-

тывать, что планка относительно потолка

должна быть установлена таким обра-

зом, чтобы верхний край крепящегося к

ней внутреннего декоративного короба

вплотную подходил к потолку.

Рис. 10

3. Установите дюбели Ø 8 мм в отвер-

стия (А, В, С), а дюбели Ø 6 мм в отвер-

стия (F, Е)

4. Вверните два шурупа в два отверстия

(А, В) таким образом, чтобы расстояние

между стеной и головкой шурупа состав-

ляло 5 мм. Установите планку крепления

декоративного короба, ввернув шурупы в

два верхних отверстия (F, Е).

5. Установите пластмассовый переход-

ной фланец (если он не установлен) на

соответствующее место сверху вытяжки

с помощью двух шурупов (рис. 11).

6. Подвесьте вытяжку на шурупы (А, В),

выровняйте её по горизонту и затяните

шурупы отвёрткой. По завершении вы-

равнивания окончательно закрепите вы-

тяжку при помощи шурупа через отвер-

стия (С) изнутри вытяжки (рис. 12).

7. Если Ваша вытяжка будет работать в

режиме отвода воздуха в вентиляцион-

ную шахту, оденьте один конец гибкого

воздуховода (в комплект поставки не

входит) на переходной фланец. Место

стыковки переходного фланца с возду-

ховодом промажьте герметиком, а сам

воздуховод закрепите на переходном
