AOC AGON AG272FCX [12/62] Подключение монитора

Подключение монитора

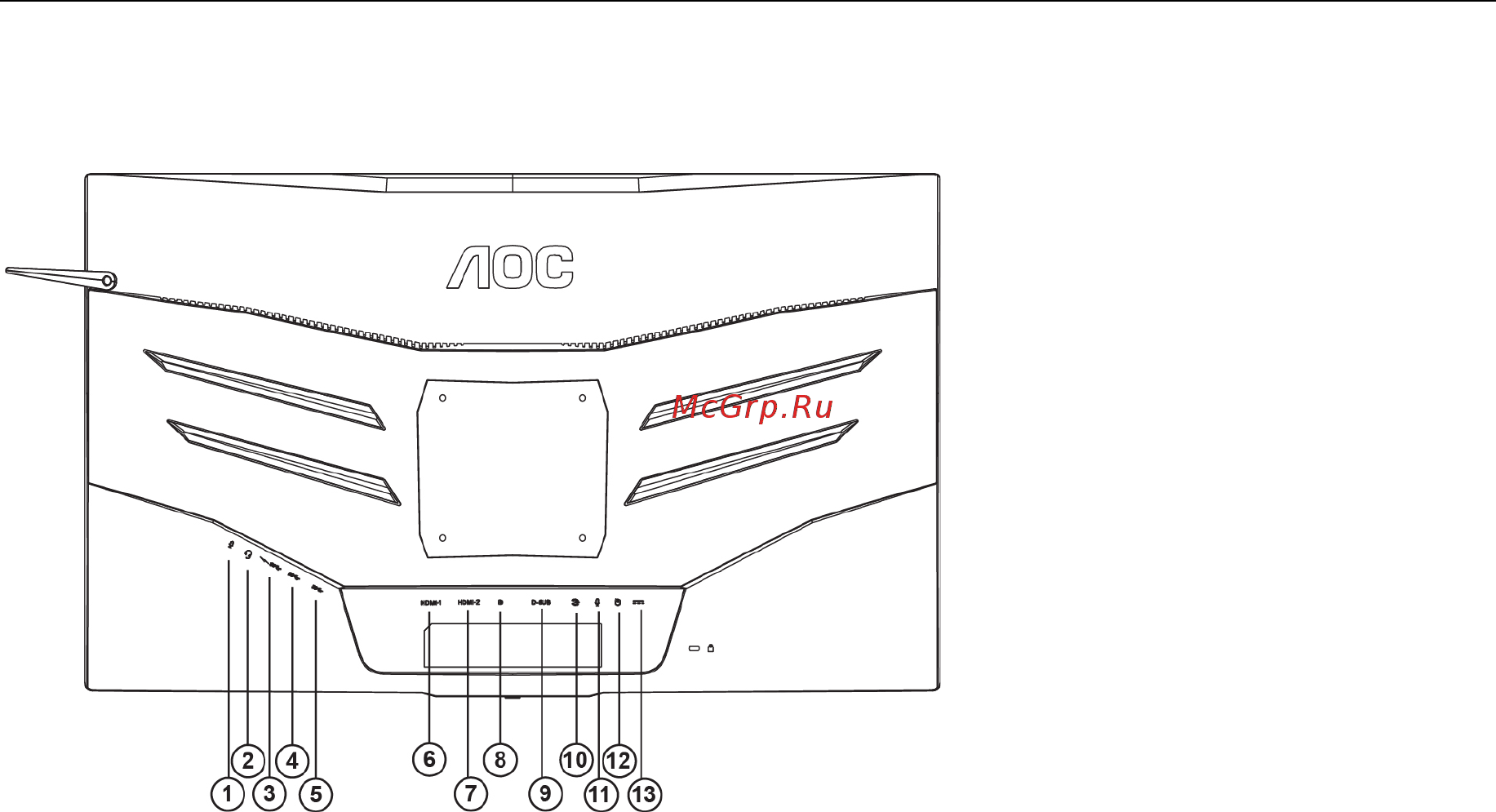

Кабельные разъемы на задней стенке монитора для подключения к компьютеру:

1 Микрофонный вход

2 Наушники (вместе с микрофоном)

3 Нисходящий порт USB3.0 + быстрая зарядка

4 Нисходящий порт USB3.0

5 Восходящий порт USB3.0

6 HDMI-1

7 HDMI-2

8 Порт DP

9 Порт VGA

10 Линейный вход

11 Микрофонный выход (подключается к компьютеру)

12 Кнопки быстрого переключения

13 Разъем для подключения источника питания постоянного тока

Для защиты оборудования следует всегда отключать ПК и ЖК-монитор перед подключением кабелей.

1 Подключите шнур питания к разъему для подключения источника питания постоянного тока на задней

панели монитора.

2 Подключить один конец 15-контактного кабеля D-Sub к задней стенке монитора, а другой конец — к

порту D-Sub компьютера.

3 (Другой вариант: требуется видеокарта с портом HDMI) — подключить один конец кабеля HDMI к задней

стенке монитора, а другой конец — к порту HDMI компьютера.

4 (Другой вариант: требуется видеокарта с аудиоразъемом) — подключить один конец аудиокабеля к

задней стенке монитора, а другой конец — к аудиоразъему компьютера.

5 (Другой вариант: требуется видеокарта с портом DP) — подключить один конец кабеля DP к задней

стенке монитора, а другой конец — к порту DP компьютера.

6 Включить монитор и компьютер.

7 Поддерживаемые видеоразрешения:

VGA: 1920X1080 при 60 Гц (максимальное)

HDMI/DP: 1920x1080 при 144 Гц (максимальное)

В случае, если на мониторе отображается изображение, процесс установки завершен. Если изображение

не отображается, см. раздел по поиску и устранению неисправностей.
