Подключение монитора

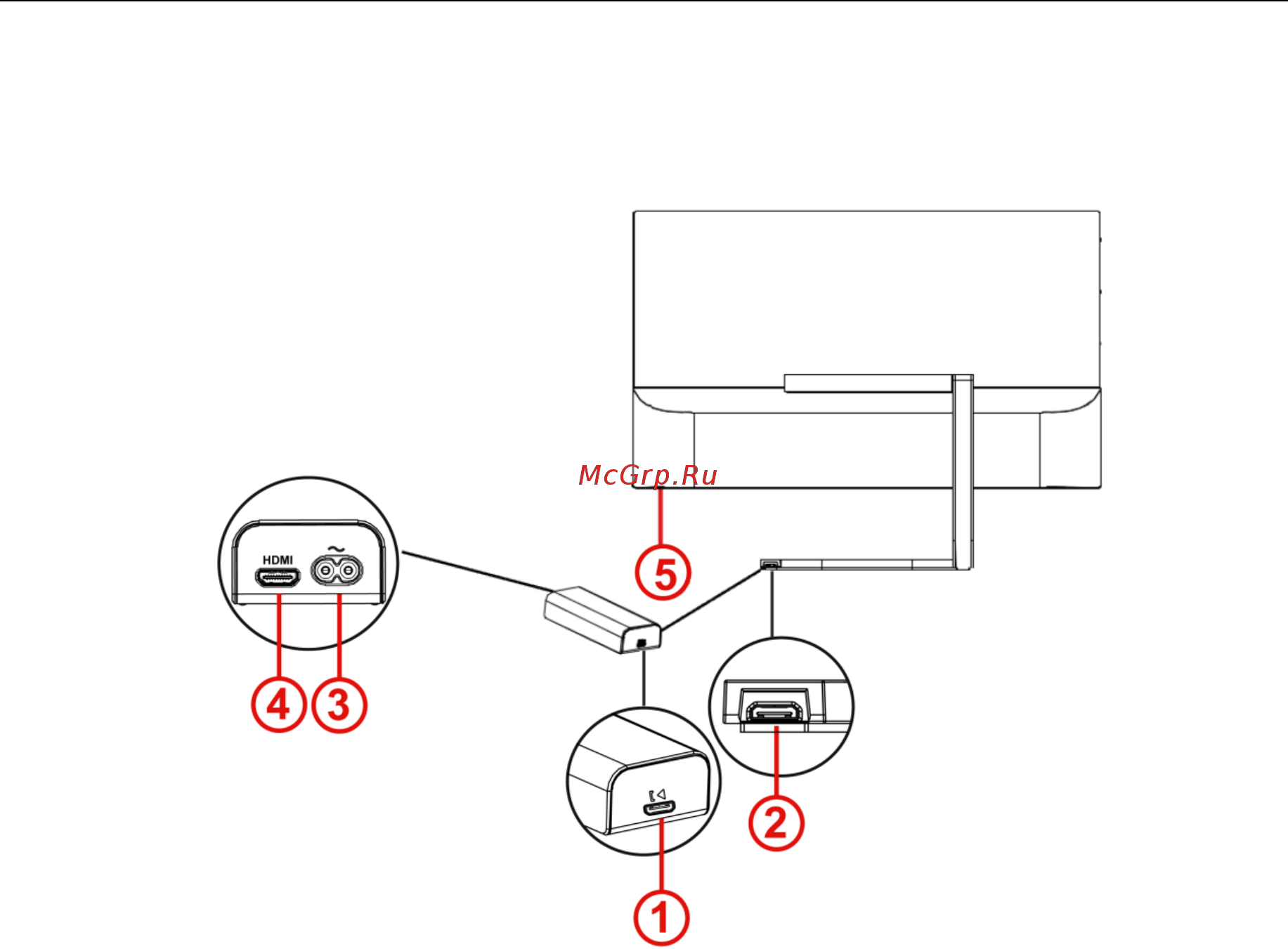

Разъемы на сигнальном блоке и компьютере

1 Bыхад сувязі

2 Сигнальный порт

3 Питание

4 HDMI

5 Выход на наушники

Для защиты оборудования соблюдайте указанные ниже меры предосторожности

 Перед подключением кабелей всегда выключайте компьютер и ЖК-монитор.

 Не подсоединяйте и не отсоединяйте сигнальный кабель, когда он используется.

 Подключайте кабели в указанном ниже порядке.

1 Подключите разъем на одном конце сигнального кабеля к сигнальному блоку, а разъем на другом конце

— к сигнальному порту на мониторе.

2 Подключите кабель питания ко входу переменного тока на сигнальном блоке.

3 Подключите разъем на одном конце кабеля HDMI к сигнальному блоку, а разъем на другом конце — к

порту HDMI на компьютере.

4 Включите монитор и компьютер.

Если на мониторе отображается изображение, установка завершена. Если изображение не отображается,

см. раздел по «Поиску и устранение неполадок».

* Не используйте сигнальные кабели других типов, сигнальный кабель не является кабелем MINI HDMI.
