Пoдключeниe мoнитopа

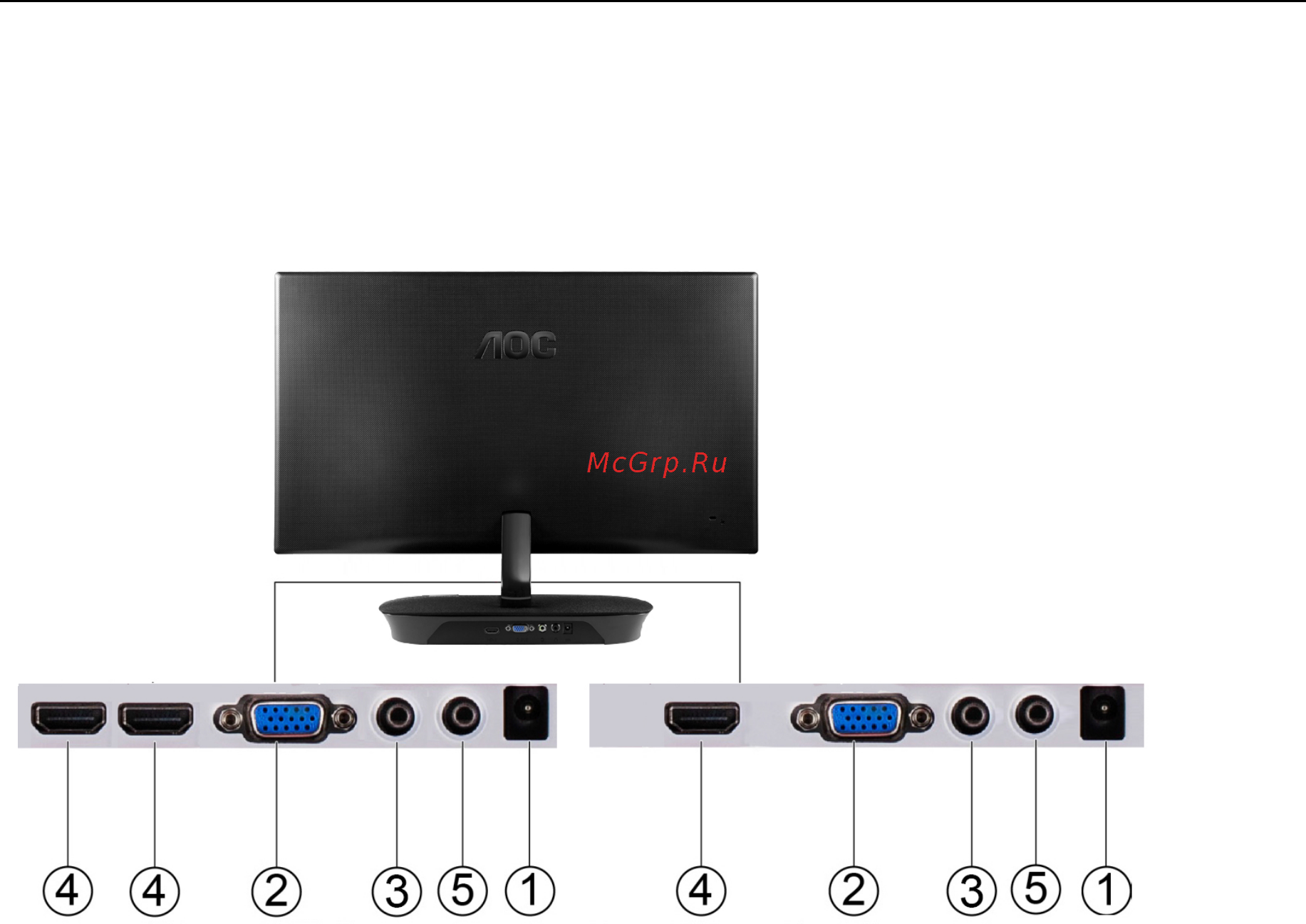

Разъемы для подключения кабелей расположены на задней панели монитора и компьютера :

1 Питание

2 Аналоговый (кабель DB-15 VGA)

4 HDMI/MHL

Для защиты оборудования всегда выключайте компьютер и жидкокристаллический монитор перед

подключением.

1 Подсоедините кабель питания к гнезду переменного тока на задней панели монитора.

2 Подсоедините 15-контактный разъем на одном конце кабеля D-Sub к задней панели монитора, а другой

конец – к порту D-Sub компьютера.

3 (Не входит в комплект поставки – необходима видеокарта c -портом). Подсоедините разъем на

одном конце -кабеля к задней панели монитора, другой разъем – к порту компьютера.

4 (Не входит в комплект поставки – необходима видеокарта сHDMI/MHL -портом). Подсоедините разъем на

одном концеHDMI/MHL -кабеля к задней панели монитора, другой разъем – кHDMI/MHL -порту компьютера.

5 Включите монитор и компьютер.

Если на экране монитора появилось изображение, то установка завершена. Если изображения нет, см.

раздел "Поиск и устранение неисправностей.

Выход для наушников



I2473PWM

I2473PWY

Аудио
