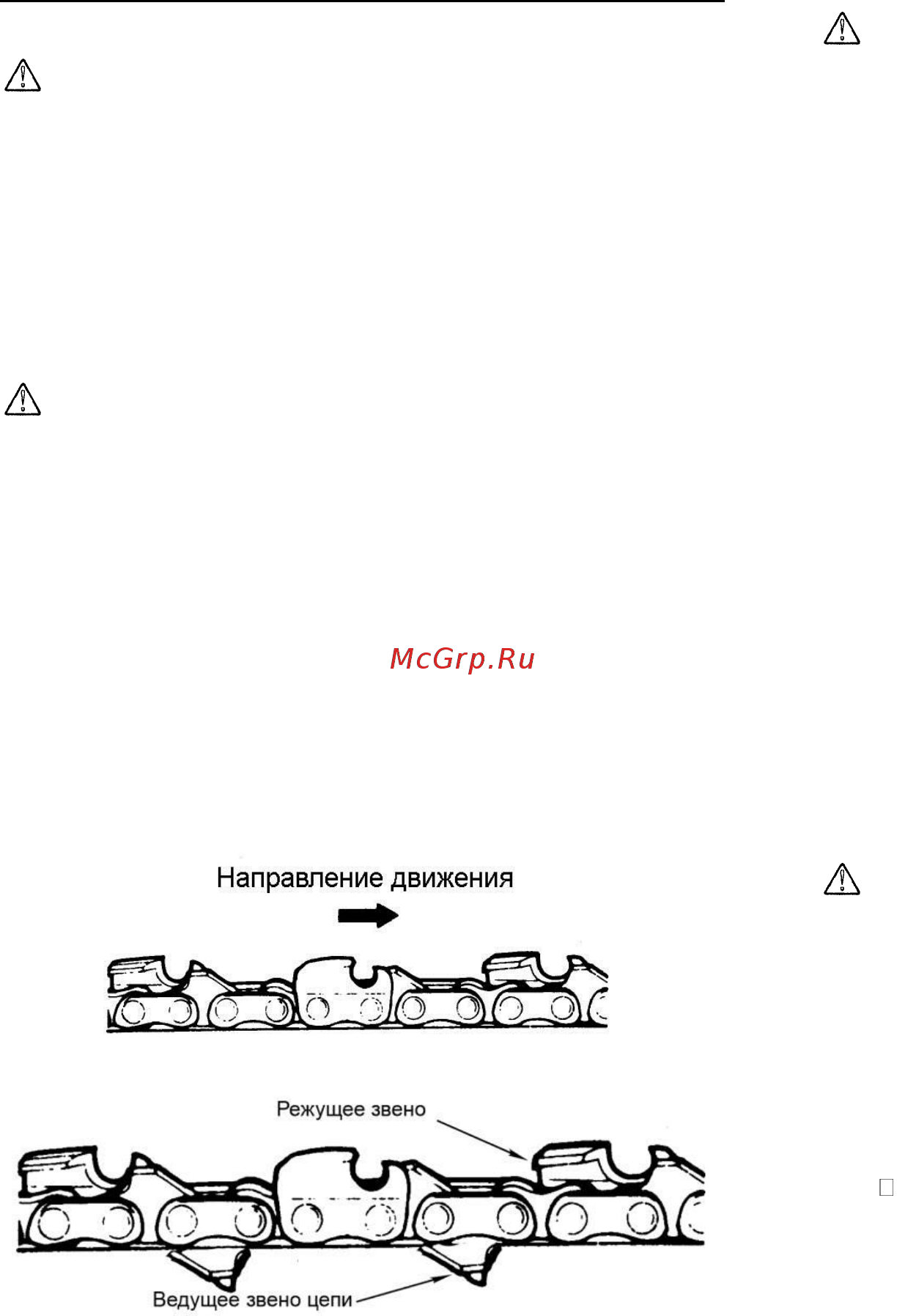

Сборка После проведения обкатки следует заново проверить степень натяжения цепи 1 ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ Предупреждение Если натяжение цепи было увеличено в нагретом состоянии то после окончания работ необходимо ослабить натяжение во избежание возникновения чрезмерного механического напряжения при охлаждении цепи А Предупреждение ЭЛЕКТРОПИЛА ПОСТАВЛЯЕТСЯ БЕЗ МАСЛА В МАСЛЯНОМ БАКЕ Перед первым использованием электропилы необходимо залить рекомендованное масло в масляный бак Масло для смазки цепи Для смазки цепи следует использовать масло для цепей пил 2 УСТАНОВКА ШИНЫ И ЦЕПИ А Опасность Кромки режущих звеньев цепи очень острые Во избежание получения травм установку цепи необходимо осуществлять в защитных перчатках Порядок установки 1 Потянуть рычаг тормоза цепи в направлении передней рукоятки управления электропилы чтобы убедится что тормоз цепи не включен 2 Открутить стопорную рукоятку крышки ведущей звездочки повернув ее против часовой стрелки Снять крышку ведущей звездочки 3 Разместить цепь вдоль паза шины обращая внимание на соблюдение направления движения цепи см рис 1 2 Направление движения д 3 ЗАПОЛНЕНИЕ МАСЛЯНОГО БАКА Для предотвращения преждевременного износа цепь и шина электропилы должны быть равномерно и своевременно смазаны при работе Электропила оборудована автоматической системой смазки Если при вращении цепь окажется сухой это приведет к быстрому повреждению всего режущего механизма Поэтому необходимо проверять наличие смазки цепи по индикатору уровня масла каждый раз перед использованием электропилы Примечание Система смазки цепи работает только при включенном электродвигателе Для предотвращения попадания грязи внутрь масляного бака следует очищать крышку масляного бака перед снятием Проверять содержимое масляного бака во время работы по индикатору уровня масла Плотно закрывать крышку масляного бака и удалять остатки пролитого на поверхность корпуса электропилы масла д Предупреждение Запрещается использование электропилы при недостаточном уровне масла ниже отметки минимального уровня Рис 1 Отметка минимального уровня Указывает на предельно допустимый уровень масла Не допускать падения уровня масла ниже 5 мм от нижнего ободка индикатора Необходимо долить масло в масляный бак С Отметка максимального уровня Указывает на уровень масла требуемый для нормальной работы электропилы Долить масло до этой отметки на индикаторе уровня масла для продолжительного процесса работы 4 Установить шину прорезью на направляющий болт а нижним отверстием в шине на натяжитель цепи Примечание При необходимости следует изменить положение натяжителя при помощи винта натяжения цепи расположенного между зубчатым упором и шиной для его попадания в нижнее отверстие шины 5 Надеть цепь на ведущую звездочку механизма привода 6 Установить крышку ведущей звездочки на направляющий болт 7 От руки несильно закрутить стопорную рукоятку крепления крышки ведущей звездочки повернув ее по часовой стрелке 8 Произвести натяжение цепи см Раздел Порядок натяжения цепи 9 Затянуть стопорную рукоятку крепления крышки ведущей звездочки В теплое время года цепь электропилы удлиняется при этом ослабевает натяжение При необходимости следует подтягивать цепь при помощи винта натяжения Для работы в холодное время года необходимо немного ослабить натяжение перед использованием электропилы т к при понижении температуры начинается процесс сжатия цепи который может вызвать затруднения в свободном перемещении цепи вдоль паза шины Новая цепь требует около 5 минут на обкатку Проверка подачи масла на цепь Перед началом работы необходимо проверить работу системы автоматической смазки цепи Для этого следует включить электропилу в розетку электрической сети и держать ее над землей на высоте примерно 20 см Не допускать соприкосновения шины с поверхностью земли Опасность При проверке подачи масла на цепь сначала необходимо убедиться что шина и цепь правильно установлены При их неправильной установке существует опасность получения травм Если при работе появятся отчетливые и увеличивающиеся следы масла то смазочная система работает правильно см рис З В случае отсутствия следов масла следует снять шину и прочистить канал подачи масла верхнее отверстие для натяжения цепи и внутренний паз шины Проверить натяжение цепи см раздел Порядок натяжения цепи Удостовериться в том что цепной тормоз работает правильно см раздел Тормоз цепи При необходимости обратиться в уполномоченный сервисный центр
