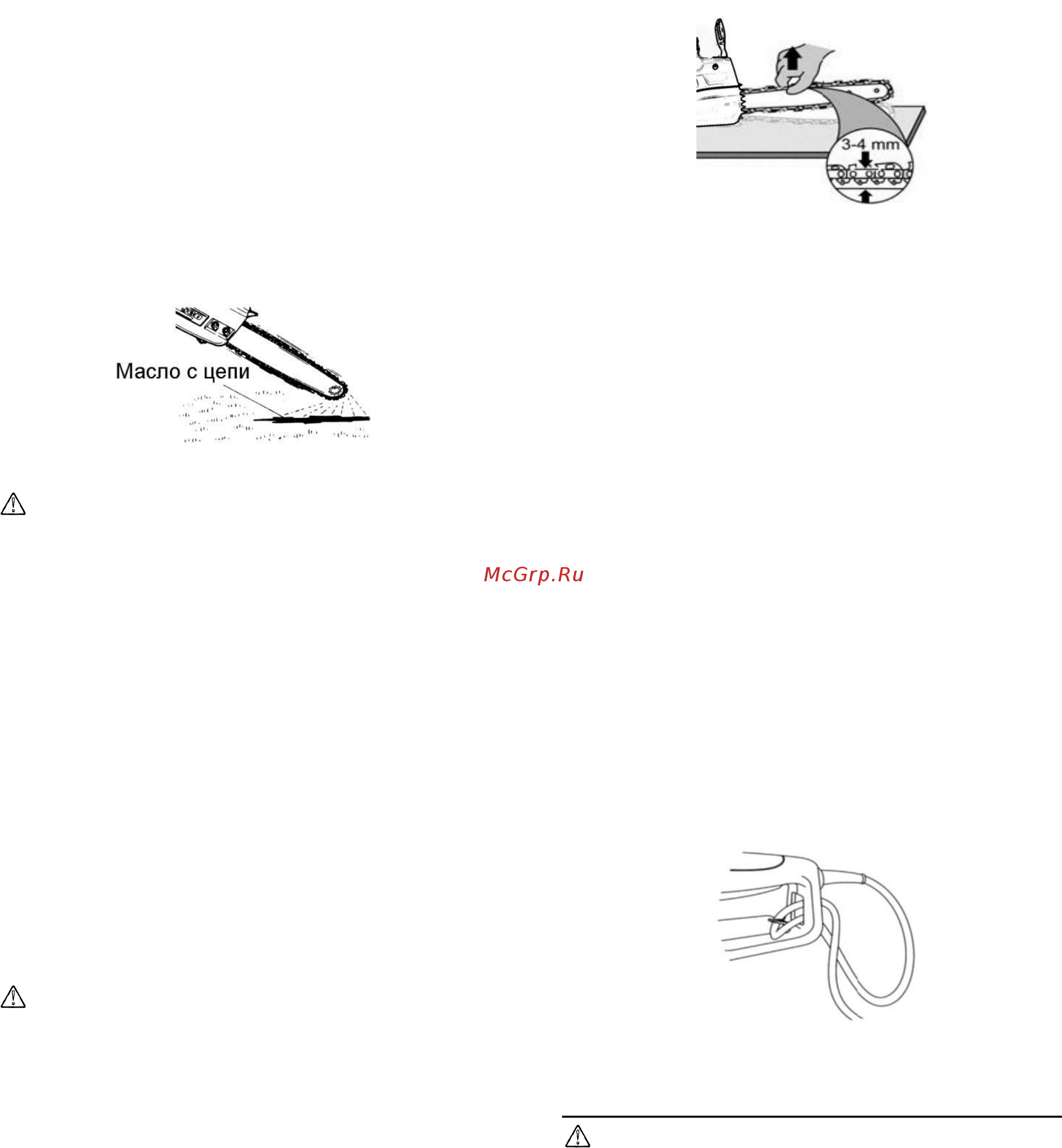

держать ее над землей на высоте примерно 20 см Не допускать соприкосновения шины с поверхностью земли Опасность При проверке подачи масла на цепь сначала необходимо убедиться что шина и цепь правильно установлены При их неправильной установке существует опасность получения травм Если при работе появятся отчетливые и увеличивающиеся следы масла то смазочная система работает правильно см рис З В случае отсутствия следов масла следует снять шину и прочистить канал подачи масла верхнее отверстие для натяжения цепи и внутренний паз шины Проверить натяжение цепи см раздел Порядок натяжения цепи Удостовериться в том что цепной тормоз работает правильно см раздел Тормоз цепи При необходимости обратиться в уполномоченный сервисный центр Рис 3 А Предупреждение Запрещается использовать старое масло Необходимо использовать масло для цепей на растительной основе не наносящее вред окружающей среде Хранить масло для смазки цепи только в специальных контейнерах 4 ТОРМОЗ ЦЕПИ В случае отдачи цепной тормоз приводится в действие при помощи рычага тормоза цепи Рычаг тормоза цепи при этом перемещается вперед тыльной стороной руки и таким образом включает цепной тормоз который останавливает цепь в течение 0 15 сек Разблокирование тормоза цепи Примечание Цепь считается правильно натянутой тогда когда если взяться за цепь в верхней части шины между носком и ведущей звездочкой и оттянуть ее вверх на 3 4 м она отпружинит и вернется в прежнее положение плотно прижавшись к верхней части шины см рис 4 3 Затянуть стопорную рукоятку крышки ведущей звездочки повернув ее по часовой стрелке Примечание Во время стопорной рукоятки можно немного приподнять передний конец шины вверх 4 Проверить степень натяжения цепи для чего протянуть цепь вручную вдоль верхней поверхности шины в направлении от эл двигателя к носку шины несколько раз Цепь должна плотно прилегать к шине и свободно перемещаться При необходимости следует повторить процесс регулировки 6 ПОДКЛЮЧЕНИЕ СЕТИ К ЭЛЕКТРИЧЕСКОЙ На нижней части задней рукоятки электропилы располо жен крюк для крепления удлинителя в комплект постав ки не входит обеспечивающий надежность крепления вилки кабеля питания электропилы с розеткой удлини теля в процессе работы Примечание Для предотвращения отсоединения вилки кабеля питания электропилы от розетки удлинителя в процессе работы необходимо всегда использовать крюк для крепления удлинителя При работе следует приме нять только удлинители предназначенные для исполь зования вне помещений для наружного применения 1 Пропустить петлю удлинителя через отверстие в зад ней рукоятке электропилы и накинуть на крюк см рис 5 2 Потянуть за удлинитель с целью надежной фиксации петли на крюке Для последующего использования электропилы после срабатывания тормоза необходимо выключить эл двигатель и перевести рычаг тормоза цепи в вертикальное положение в сторону оператора до его фиксации в этом положении После этого электропила будет снова готова к эксплуатации 5 ПОРЯДОК НАТЯЖЕНИЯ ЦЕПИ А Предупреждение Установленная новая цепь в первые часы работы будет растягиваться Необходимо периодически проверять и регулировать ее натяжение всегда поддерживая цепь в натянутом состоянии т к продолжительная работа электропилы с ослабленной цепью будет приводить к повышенному износу шины и цепи Порядок натяжения 1 Ослабить стопорную рукоятку крышки ведущей звездочки повернув ее против часовой стрелки на 1 2 оборота 2 Отрегулировать натяжение цепи с помощью винта натяжения расположенного между зубчатым упором и шиной 6 Рис 5 Работа_________________________ А Опасность Во время эксплуатации электропилы рекомендуется носить защитные очки наушники рабочие перчатки и соответствующую одежду 1 ПЕРЕД НАЧАЛОМ РАБОТЫ Проверить соответствие параметров питающей электрической сети характеристикам указанным в Руководстве по эксплуатации электропилы
