СБОРКА

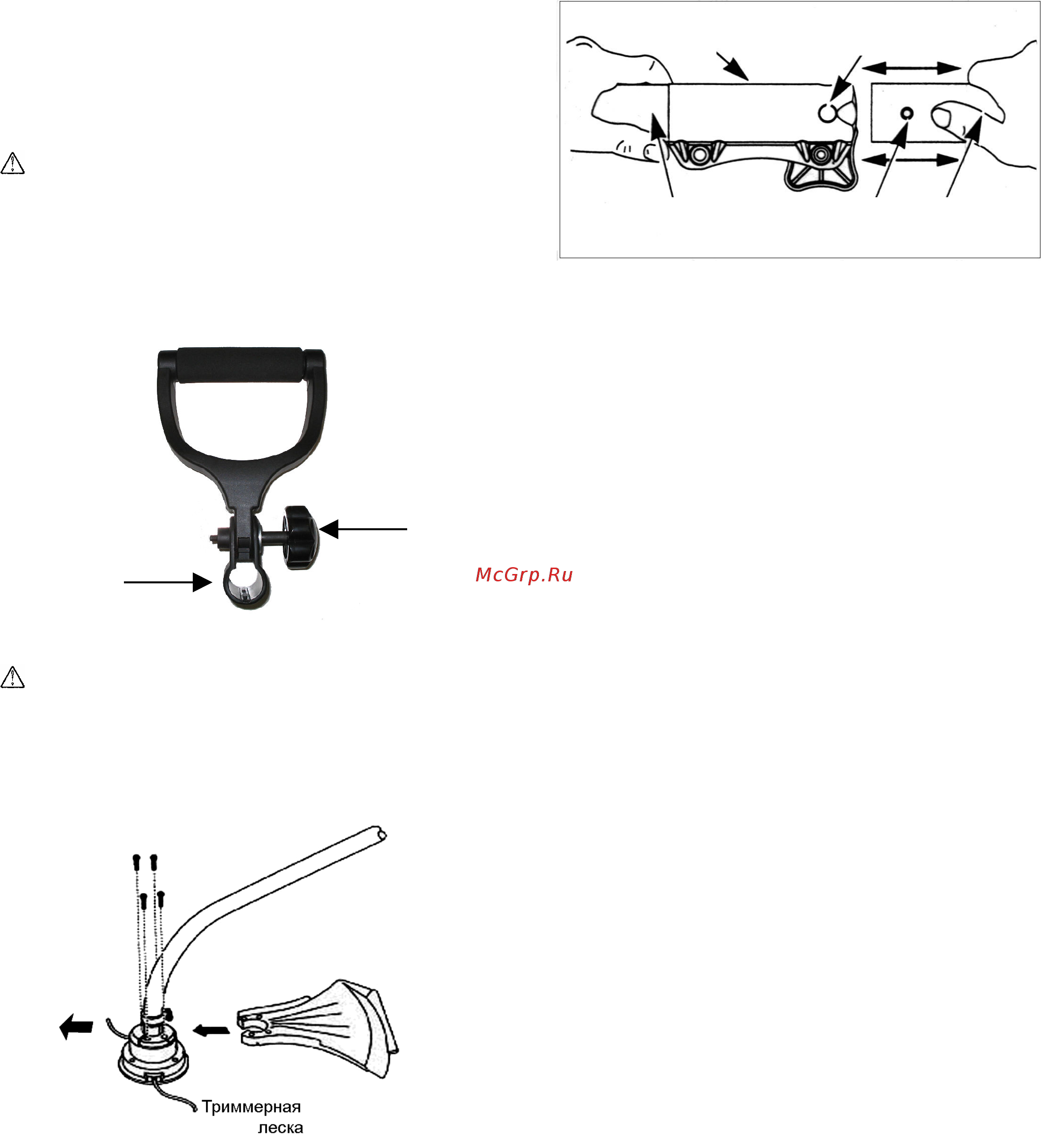

Порядок установки D-образной рукоятки. См. Рис. 2.
1. Открутите и снимите барашковый болт (поз.1),
расположенный на D-образной ручке, с крепежной скобы
(поз.2).
2. Снимите крепежную скобу и установите на верхнюю
штангу.
ПРЕДУПРЕЖДЕНИЕ. При установке крепежной скобы не
прикладывайте к концам скобы большие усилия это может
привести к ее повреждению.
3. Установите D-образную ручку на крепежную скобу,
установите на место барашковый болт и слегка накрутите
его на гайку.
4. Отрегулируйте наклон и положение D-образной ручки
вдоль верхней штанги в удобное для работы положение.
5. Полностью закрутите барашковый болт.
Рис. 2.
Установка защитного кожуха. См. Рис. 3.
ПРЕДУПРЕЖДЕНИЕ. На защитном кожухе расположен
нож ограничителя длины триммерной лески. Во избежание
травм запрещается прикасаться к нему без защитных перчаток.
1. Совместите направляющие на защитном кожухе с пазами на
корпусе подшипников нижней штанги.
2. Вставьте 4 винта в отверстия на защитном кожухе и надежно
закрутите их.
Рис. 3.
Установка (присоединение) нижней штанги. См. Рис. 4.
Для установки нижней штанги (поз.1) (ее состыковки с верхней
штангой (поз.2)) предназначена соединительная муфта (поз.3),
расположенная на верхней штанге. Использование соедини-
тельной муфты обеспечивает возможность быстрой установки
и снятия нижней штанги, а также дополнительных насадок, без
применения специального инструмента.
Рис. 4.
ПРИМЕЧАНИЕ. Рекомендации по использованию дополни-
тельных насадок, устанавливаемых на изделие, приведены в
инструкциях по эксплуатации дополнительных насадок.
Порядок установки.
1. Ослабьте зажимную рукоятку соединительной муфты,
открутив ее против часовой стрелки.
2. Совместите верхнюю и нижнюю штанги.
3. Соедините верхнюю и нижнюю штанги. При этом фикси-
рующая кнопка (поз.4) должна зафиксироваться (защелк-
нуться) в отверстии (поз.5) соединительной муфты.
ПРИМЕЧАНИЕ: Если фиксирующая кнопка не
зафиксировалась в отверстии соединительной муфты, то
следует немного провернуть нижнюю штангу относительно
верхней до момента фиксации.
4. Затяните зажимную рукоятку соединительной муфты, за-
крутив ее по часовой стрелке.
ПРИМЕЧАНИЕ. В процессе работы с изделием периодически
проверяйте степень затяжки зажимной рукоятки
соединительной муфты. При необходимости затягивайте ее.
Снятие (отсоединение) нижней штанги. См. Рис. 4.
Отсоединяйте нижнюю штангу от верхней перед транспорти-
ровкой изделия на автотранспортных средствах, помещением
изделия на хранение, а также для установки дополнительных
насадок.
Порядок снятия.
1. Остановите двигатель изделия и дождитесь полной
остановки вращения рабочего органа.
2. Ослабьте зажимную рукоятку соединительной муфты,
открутив ее против часовой стрелки.
3. Нажмите фиксирующую кнопку и, удерживая ее в этом
состоянии, отсоедините нижнюю штангу от верхней штан-
ги.
ПРИМЕЧАНИЕ. После нажатия фиксирующей кнопки немно-
го поверните нижнюю штангу в любую сторону, для облегче-
ния ее снятия (отсоединения).
УСТАНОВКА ПЛЕЧЕВОГО РЕМНЯ.
См. Рис. 1.
1. Присоединить карабин плечевого ремня к кольцу для креп-
ления плечевого ремня.
2. Отрегулировать при необходимости длину плечевого ремня
для обеспечения удобства при работе.
ИСПОЛЬЗОВАНИЕ БЕНЗИНА И МАСЛА
Используемое масло.
Необходимо использовать высококачественное масло, предна-
значенное для 2-тактных двигателей с воздушным охлаждени-
ем, соответствующее классификации по API (TB, TC) или JASO
(FB, FC).
Запрещается использовать масло, предназначенное для 2-х
тактных двигателей с водяным охлаждением (для лодочных
моторов), а также масло, не соответствующее классификации
по API (TB, TC) или JASO (FB, FC), т.к. его использование мо-
жет привести к работе двигателя в условиях недостаточной
смазки и повреждению поршневой группы (возникновению за-
диров на поршне и зеркале цилиндра).
Рекомендуемый тип бензина.
Использовать чистый, неэтилированный бензин марки не ниже
АИ-92.
