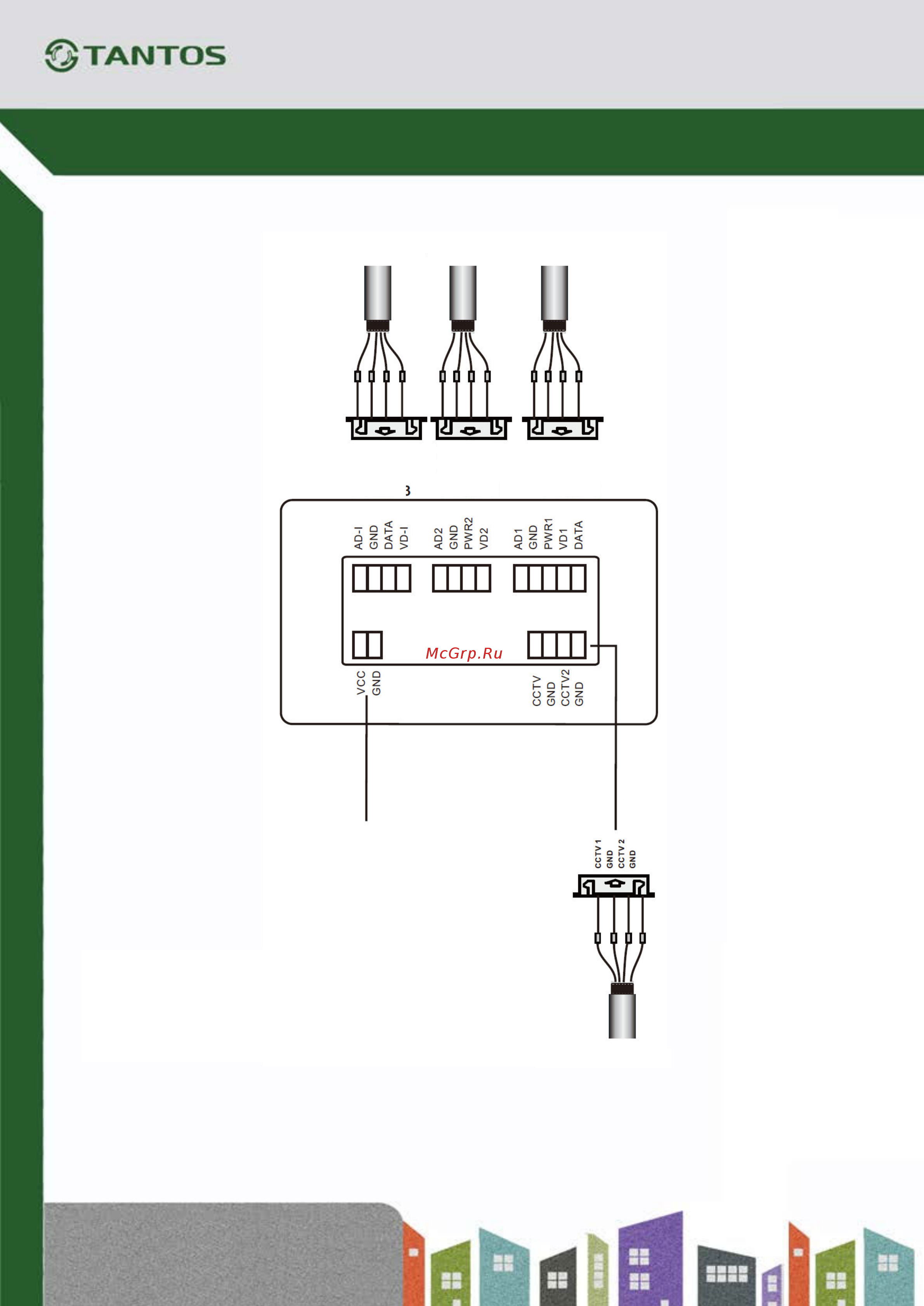

Схема подключения
AD: Аудио
VD: Видео
PWR: Питание
GND: Общий
DATA: Шина данных
CCTV: Видеокамера
Панель 2
Вход
питания
Панель 1
ДОП. МОНИТОРЫ
ПОРТ 3
ПОРТ 2
ПОРТ 1
ПОРТ 4
КАМЕРЫ 1 И 2
Аудио
Общий
Данные
Видео
Аудио 2
Общий
Питание
Видео 2
Аудио 1
Общий
Питание
Видео 1
Не исп.
6
Содержание
- Замечания и предупреждения 3
- Функции и названия элементов 5
- Комплектация 6
- Особенности и основные функции 6
- Возможности подключений 7
- Схема подключения 8
- Монтаж блока питания 9
- Установка 9
- Необходимые кабели 10
- Часто используемые функции 11
- Дополнительные функции 14
- Системные настройки 18
- Параметры для фото записи видео и dvr 21
- Характеристики 22
