МОНТАЖ КОНВЕКТОРОВ

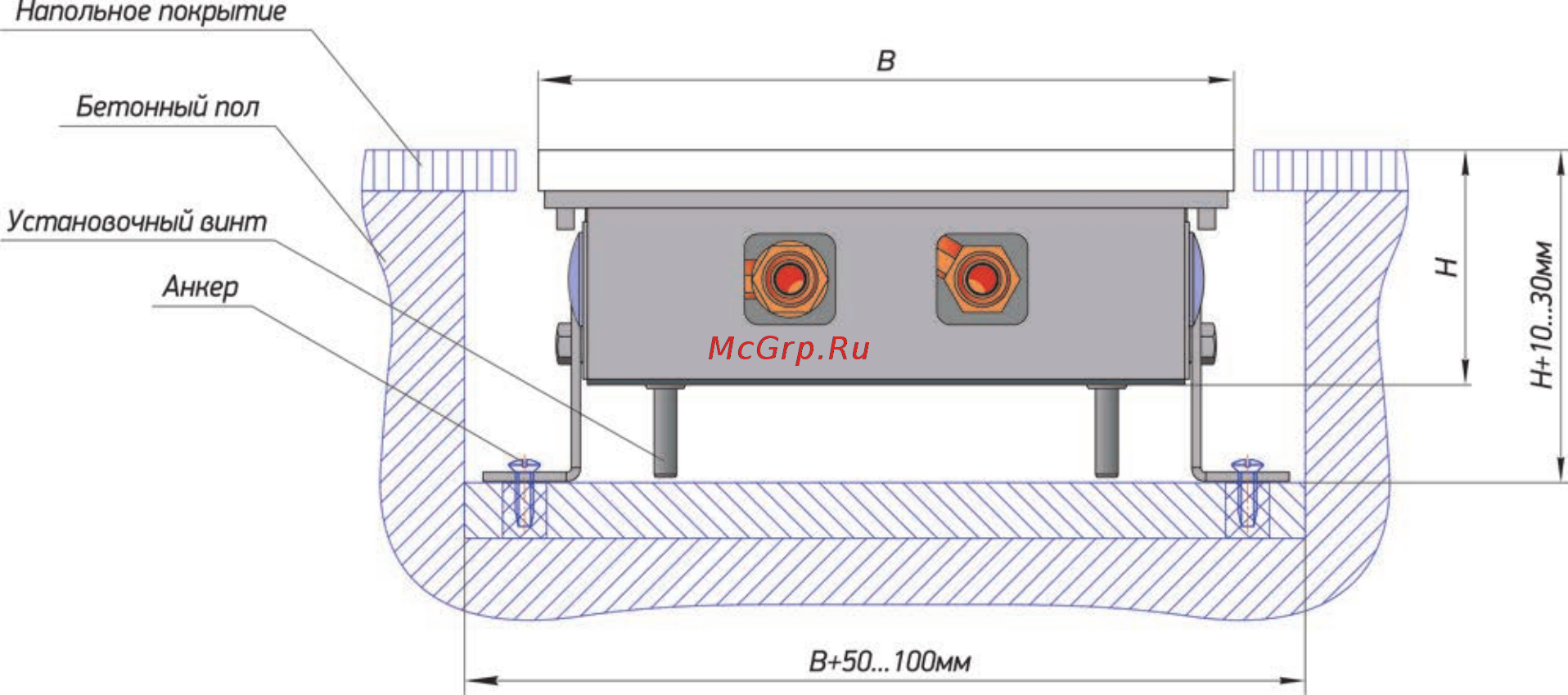

МОНТАЖ КОНВЕКТОРА В ПОДГОТОВЛЕННОЙ НИШЕ В ПОЛУ

 Размеры ниши в бетонном полу: ширина = ширина конвектора + 50-100 мм,

глубина = высота конвектора + 10-30 мм

 Установите конвектор в горизонтальное положение с помощью установочных винтов

 Закрепите конвектор в нише с помощью крепежных скоб и анкеров

 Перед заливкой бетонным раствором выставите конвектор так, чтобы он выступал или находился ниже

уровня пола не более чем на 1мм

 Выполните электрические и гидравлические соединения, придерживайте соединительные патрубки ключами,

чтобы не разрушить теплообменник. При необходимости теплообменник можно переставить в корпусе для

удобства монтажа

 Проверьте правильность установки прибора по высоте и по уровню, надежность соединений

 Снимите рамку, или защитите её липкой лентой. Для проверки можно положить решетку

 В нескольких местах вокруг конвектора введите в щель монтажно-уплотнительную пену

 Залейте пустое пространство вокруг конвектора бетонным раствором

 Уложите напольное покрытие

 Очистите щель между покрытием пола и конвектором и закройте ее декоративной лентой

ЗАВЕРШЕНИЕ МОНТАЖА

ДЛЯ ОБЕСПЕЧЕНИЯ НОРМАЛЬНОЙ РАБОТЫ ПРИБОРА СЛЕДУЕТ ВЫПОЛНИТЬ СЛЕДУЮЩИЕ ТРЕБОВАНИЯ:

 Теплообменник конвектора должен быть расположен на удаленной от окна стороне прибора

 Конвектор должен быть установлен в горизонтальном положении в выполненной в полу нише, глубина которой

позволяет правильно установить верхнюю решетку и обеспечить достаточный воздухообмен в теплообменнике

 Конвектор может выступать или находиться ниже уровня пола не более чем на 1 мм

 Во избежание попадания мусора внутрь конвектора до завершения строительных работ не снимайте

монтажные плиты с конвектора

 Перед заливкой бетонным раствором убедитесь, что конвектор надежно зафиксирован анкерами

МОНТАЖ КОНВЕКТОРОВ ДЛИНОЙ БОЛЕЕ 2,4М

Конвекторы, состоящие из нескольких секций, следует монтировать, тщательно выставляя каждую секцию.

Секции соединяются винтами М4х12, входящими в комплект прибора. Теплообменники соединяются гофриро-

ванными нержавеющими трубками, которые входят в комплект поставки. Перед заливкой бетонным раствором

рекомендуем уложить на конвектор вентиляционную решетку и проверить, правильно ли выставлены секции

прибора.

 Cформировать опалубку и произвести частичную монолитную заливку бетоном в месте установки конвектора

 В случае отсутствия возможности бетонирования проклеить кожух конвектора с наружной стороны

резинобитумной шумовиброизоляцией толщиной не менее 5 мм

 Пространство между окантовочным профилем и напольным покрытием ( в местах примыкания) заполнить

уплотнителем из пробки толщиной 10 мм

 При подборе конвектора использовать вентиляторы QL3 с крыльчаткой 30 мм

ПРИ МОНТАЖЕ КОНВЕКТОРА TECHNO VENT В ДЕРЕВЯННЫЙ ИЛИ ЧЕРНОВОЙ ПОЛ (ФАНЕРА, ДСП ЛИСТ)

С ЦЕЛЬЮ УМЕНЬШЕНИЯ ШУМА ОТ ВОЗНИКАЮЩЕГО ТУРБУЛЕНТНОГО ПОТОКА ВОЗДУХА РЕКОМЕНДУЕМ:

 Выполните электрические и гидравлические соединения, придерживайте соединительные патрубки ключами,

чтобы не разрушить теплообменник. При необходимости теплообменник можно переставить в корпусе для

удобства монтажа

 Присоедините к патрубку дренажный трубопровод, по которому будет отводиться конденсат или попавшая

внутрь короба вода

ЗАВЕРШЕНИЕ МОНТАЖА TECHNO WD
