Расположение и функции органов управления

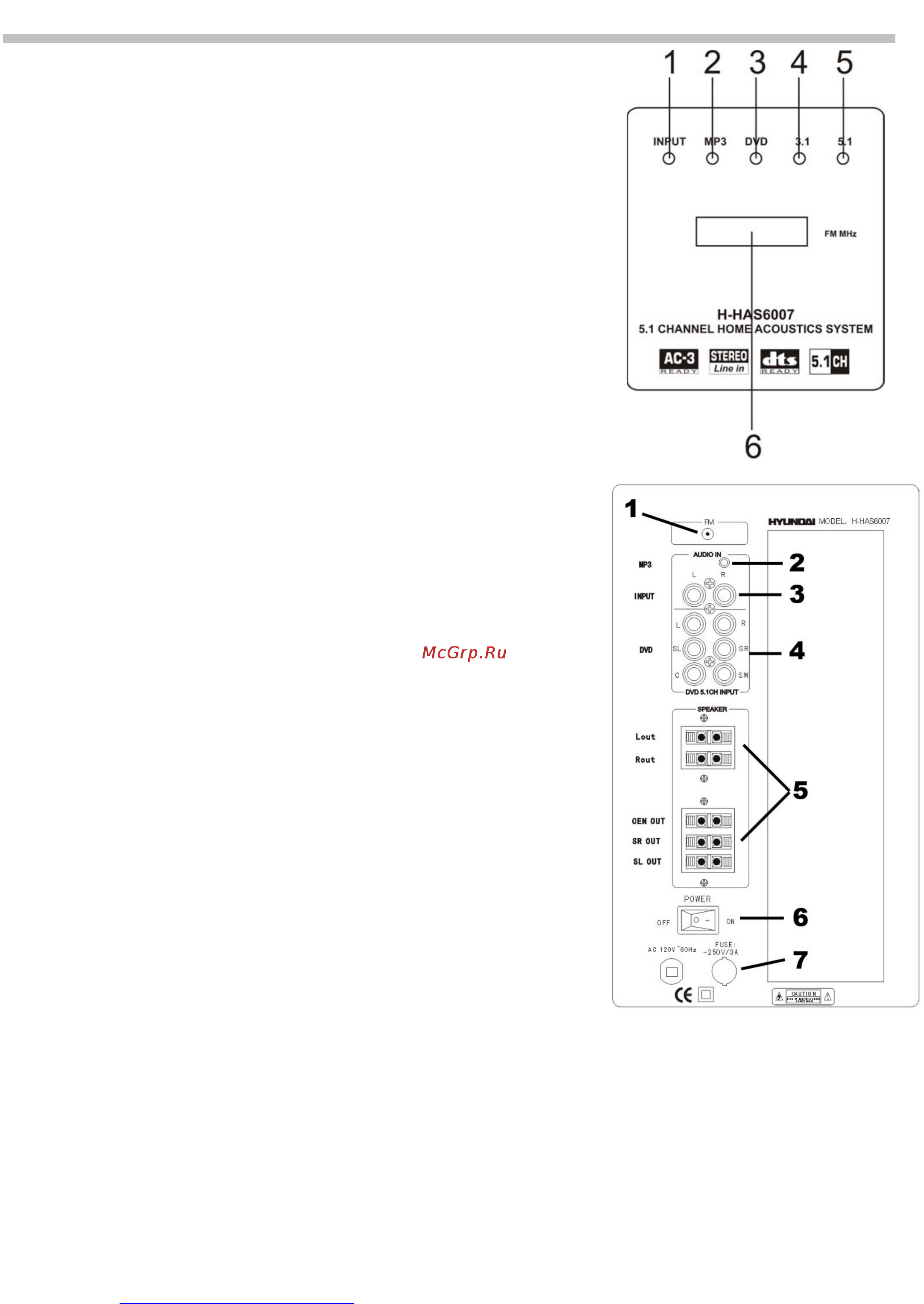

Общий вид передней панели сабвуфера

1. Индикатор INPUT

2. Индикатор MP3

3. Индикатор DVD

4. Индикатор 3.1

5. Индикатор 5.1

6. Дисплей

Общий вид задней панели сабвуфера

1. Разъем подключения FM антенны

2. Разъем подключения 3.5мм

3. Разъемы для подключения внешнего источника сигнала 2.0

R – разъем для подключения правого канала

L – разъем для подключения левого канала

4. Разъемы для подключения внешнего источника сигнала 5.1

R – разъем для подключения правого фронтального канала

L – разъем для подключения левого фронтального канала

SW – разъем для подключения канала сабвуфера

C - разъем для подключения центрального канала

SR – разъем для подключения правого тылового канала

SL – разъем для подключения левого тылового канала

5. Разъемы (выходы) для подключения колонок к сабвуферу.

CEN OUT (+/-) – разъем для подключения центральной

колонки

L out (+/-) – разъем для подключения левой фронтальной

колонки

R out (+/-) – разъем для подключения правой фронтальной

колонки

SL OUT (+/-) – разъем для подключения левой тыловой

колонки

SR OUT (+/-) – разъем для подключения правой тыловой

колонки

6. Кнопка выключения/включения электропитания

7. Предохранитель
