ALLIGATOR “BILARM” D-830 “Инструкция по установке” rev. B © Saturn Marketing Ltd.
14

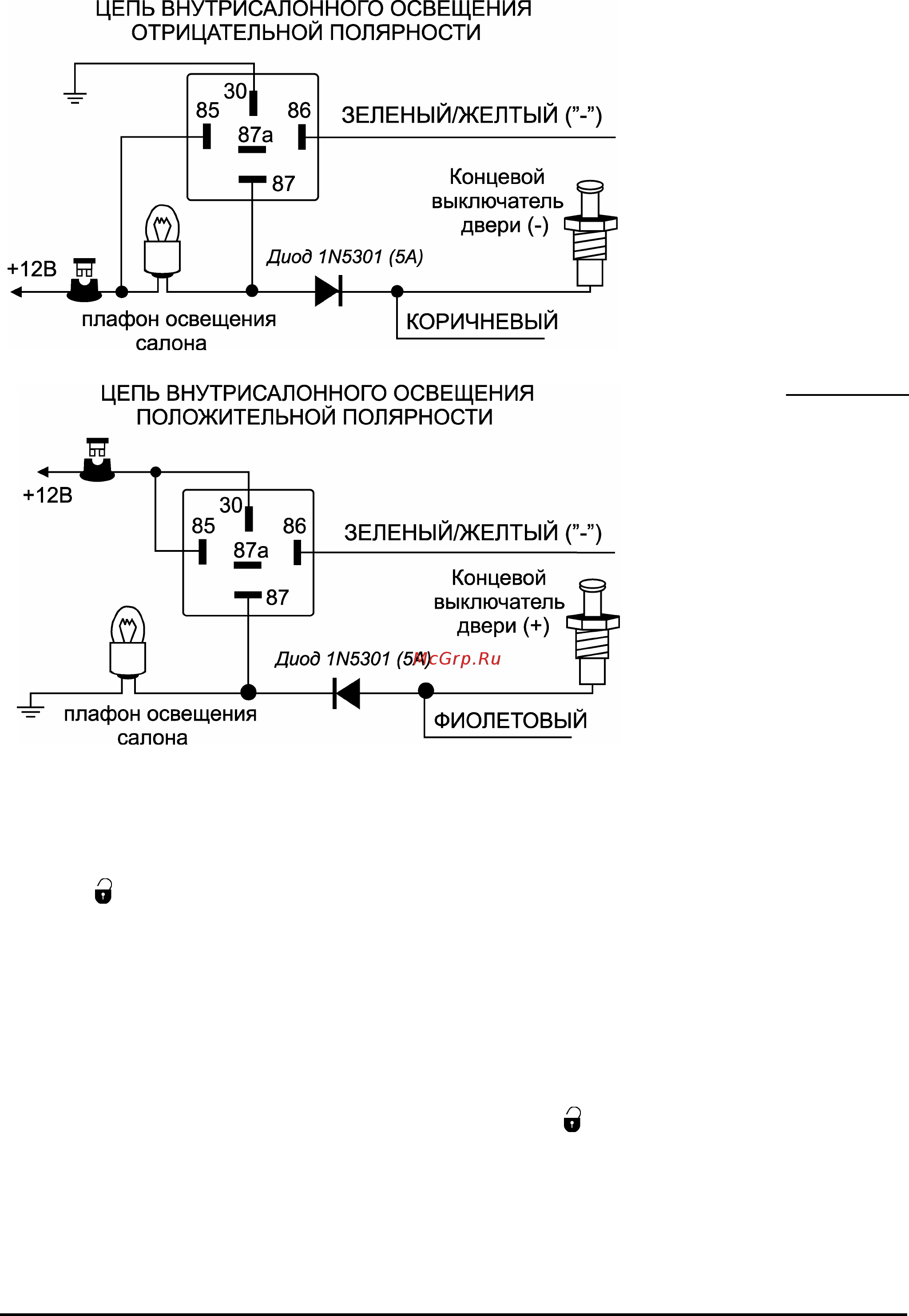

Подсоединение: Подсоедините
ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод к
контакту № 86 дополнительного
30А реле и подсоедините кон-
такт № 85 реле к +12В через
предохранитель. Подсоедините
остальные контакты реле в со-
ответствии с полярностью цепи
внутрисалонного освещения ав-
томобиля как показано на схе-
мах.
ВНИМАНИЕ: Обязательно
используйте диод для изолиро-
вания цепи управления внутри-
салонным освещением от цепи
триггера двери. В противном
случае не сможет правильно
работать функция пассивной
постановки на охрану и функция
автоматической повторной по-
становки системы в режим ох-
раны.
3) ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может быть также запрограммирован как “отрицательный выход для
отпирания всех дверей” для реализации функции отпирания дверей в 2 этапа при снятии системы с ох-
раны.
В этом случае ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод будет замыкаться на “массу” на 1 секунду при повторном нажа-
тии кнопки
передатчика в течение 5 секунд после сигналов подтверждения снятия системы с охраны.
Подсоединение: Для реализации данной функции необходимо будет подсоединить ЗЕЛЕНЫЙ/БЕЛЫЙ
провод отпирания системы только к электроприводу, установленному в двери водителя. Подсоедините ЗЕ-
ЛЕНЫЙ/ЖЕЛТЫЙ провод (используя, при необходимости, дополнительные реле) к проводам отпирания
всех остальных дверей
4) Если автомобиль оборудован электрическими стеклоподъемниками ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может
быть также запрограммирован как “отрицательный выход для закрывания окон автомобиля при по-
становке системы на охрану”.
В этом случае ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод будет замыкаться на “массу” на 30 секунд после постановки сис-
темы на охрану с помощью брелка-передатчика. Нажатие кнопки
передатчика в течение этих 30 секунд
остановит работу данного выхода системы (система при этом останется в режиме охраны).
Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав-
томатически отключит вход датчика удара и вход дополнительного датчика на все время, пока данный вы-
ход активизирован + еще 3 секунды.
Подсоединение: Найдите провод
штатного модуля управления электрическими стеклоподъемниками ав-
томобиля, при замыкании которого на массу происходит закрывание окон. Подсоедините ЗЕЛЕ-
НЫЙ/ЖЕЛТЫЙ провод к данному проводу.
