ALLIGATOR “BILARM” D-830 “Инструкция по установке” rev. B © Saturn Marketing Ltd.

СЕРЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА / КАНАЛ 3

(ОТРИЦАТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ ВНУТРИСАЛОННЫМ ОСВЕЩЕНИЕМ / ВЫХОД ДЛЯ

ОТПИРАНИЯ ВСЕХ ДВЕРЕЙ / ВЫХОД ДЛЯ ЗАКРЫВАНИЯ ОКОН АВТОМОБИЛЯ) (требуется уста-

новка дополнительного реле)

В зависимости от состояния программируемой функции № 22 СЕРЫЙ провод системы может использо-

ваться как:

♦ отрицательный выход канала 3 (заводская установка функции № 22)

♦ отрицательный выход для управления внутрисалонным освещением автомобиля

♦ отрицательный выход для отпирания всех дверей

♦ отрицательный выход для закрывания окон автомобиля при постановке системы на охрану

1) Если СЕРЫЙ провод запрограммирован как “отрицательный выход канала 3 системы” он будет за-

мыкаться на “массу” на 1 секунду при одновременном нажатии и отпускании

кнопок и передатчика и

должен использоваться для дистанционного управления дополнительными устройствами. Это отрицатель-

ный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен использоваться

только для управления катушкой дополнительного реле.

Режим работы выхода канала 3 может быть запрограммирован при установке системы (программируемая

функция № 21) как:

♦ Отрицательный “импульсный” сигнал (заводская установка функции № 21),

активизируемый на 1 секунду

или на все время, пока кнопки

и передатчика удерживается в нажатом положении, но не более

25 секунд;

♦ Отрицательный “постоянный” сигнал, активизируемый при одновременном нажатии и отпускании кнопок

и передатчика и работающий до следующего одновременного нажатия и отпускания кнопок и

передатчика.

♦ Отрицательный “таймерный 30-секундный” сигнал, активизируемый при одновременном нажатии и от-

пускании кнопок

и передатчика и работающий в течение 30 секунд либо до следующего одновре-

менного нажатия и отпускания кнопок

и передатчика.

♦ Отрицательный “таймерный 1 минута” сигнал, активизируемый при одновременном нажатии и отпуска-

нии кнопок

и передатчика и работающий в течение 1 минуты либо до следующего одновременно-

го нажатия и отпускания кнопок

и передатчика.

♦ Отрицательный “таймерный 3 минуты” сигнал, активизируемый при одновременном нажатии и отпуска-

нии кнопок

и передатчика и работающий в течение 3 минут либо до следующего одновременного

нажатия и отпускания кнопок и передатчика.

В любом из описанных выше случаев:

♦ выход канала 3 системы может быть активизирован в любое время (при включенном или при выключен-

ном режиме охраны, при включенном или при выключенном зажигании и т.д.);

♦ для того, чтобы работа дополнительных устройств, управляемых каналом 3, не вызывала срабатывания

системы, в режиме охраны

система автоматически отключит вход датчика удара, вход дополнительного

датчика и вход зажигания на все время, пока выход канала 3 активизирован, + еще 3 секунды. Если вход

одного из датчиков системы или вход зажигания остается активным после окончания работы выхода 3-го

канала системы – данная зона будет обойдена, сирена системы подаст 3 сигнала, а указатели поворота

включатся

3 раза.

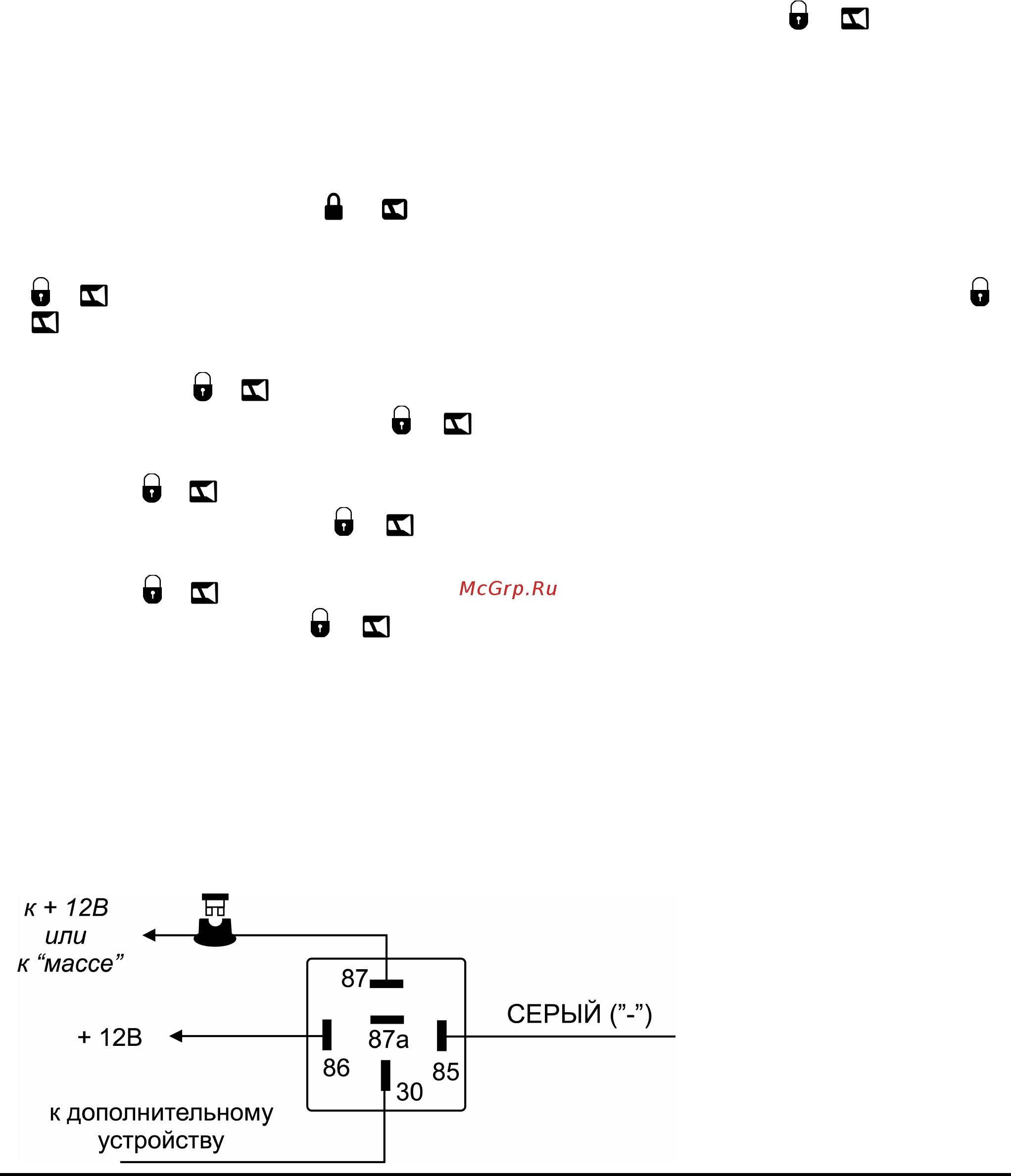

Подсоединение: Подсоедините

СЕРЫЙ провод к контакту № 85

дополнительного 30А реле, под-

соедините контакт № 86 реле к

+12В. Подсоедините остальные

контакты реле в соответствии с

выбранной функцией канала 3

системы.
