ALLIGATOR M-1700/2200 “Инструкция по установке” © Saturn Marketing Ltd.
12
СЕРЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА / КАНАЛ 3 (ВЫХОД ДЛЯ БЛОКИРОВКИ СТАРТЕ-
РА НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ / ОТРИЦАТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ ВНУТРИСАЛОН-
НЫМ ОСВЕЩЕНИЕМ / ВЫХОД ДЛЯ ЗАКРЫВАНИЯ ОКОН АВТОМОБИЛЯ / ВЫХОД ДЛЯ ОТПИРАНИЯ
ВСЕХ ДВЕРЕЙ) (требуется установка дополнительного реле)
В зависимости от состояния программируемой функции № 17 СЕРЫЙ провод системы может использо-
ваться как:
♦
отрицательный выход канала 3 (заводская установка функции № 17)
♦ отрицательный выход для блокировки стартера нормально замкнутым реле
♦ отрицательный выход для управления внутрисалонным освещением автомобиля
♦ отрицательный выход для закрывания окон автомобиля при постановке системы на охрану
♦ отрицательный выход для отпирания всех дверей
1) Если СЕРЫЙ провод запрограммирован как “отрицательный
выход канала 3 системы” он будет за-
мыкаться на “массу” на 1 секунду при одновременном нажатии и удерживании 2 секунды кнопок
и
передатчика и должен использоваться для дистанционного управления дополнительными устройствами.
Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен
использоваться только для управления катушкой дополнительного реле.
Режим работы выхода канала 3 может быть запрограммирован при установке системы (программируемая
функция № 16) как:
♦ Отрицательный “импульсный” сигнал (заводская установка функции № 16), активизируемый
на 1,5 се-
кунды или на все время, пока кнопки
и передатчика удерживается в нажатом положении, но не
более 30 секунд;
♦ Отрицательный “постоянный” сигнал, активизируемый при одновременном нажатии на 2 секунды кнопок
и передатчика и работающий до следующего одновременного нажатия на 2 секунды кнопок и
передатчика.
♦ Отрицательный “таймерный 30-секундный” сигнал, активизируемый при одновременном нажатии на 2
секунды кнопок
и передатчика и работающий в течение 30 секунд, либо до следующего одновре-
менного нажатия на 2 секунды кнопок
и передатчика.
♦ Отрицательный “таймерный 1 минута” сигнал, активизируемый при одновременном нажатии на 2 секун-
ды кнопок
и передатчика и работающий в течение 1 минуты, либо до следующего одновременно-
го нажатия на 2 секунды кнопок
и передатчика.
♦ Отрицательный “таймерный 3 минуты” сигнал, активизируемый при одновременном нажатии на 2 секун-
ды кнопок
и передатчика и работающий в течение 3 минут, либо до следующего одновременного
нажатия на 2 секунды кнопок
и передатчика.
В любом из описанных выше случаев:
♦ выход канала 3 системы может быть активизирован в любое время (при включенном или при выключен-
ном режиме охраны, при включенном или при выключенном зажигании и т.д.);
♦ для того, чтобы работа дополнительных устройств, управляемых каналом 3, не вызывала срабатывания
системы, в режиме охраны
система автоматически отключит вход датчика удара, вход дополнительного
датчика и вход зажигания на все время, пока выход канала 3 активизирован, плюс еще 3 секунды. Если
вход одного из датчиков системы или вход зажигания остается активным после окончания работы выхо-
да 3-го канала системы – данная зона будет обойдена, сирена системы подаст 3 сигнала, а указатели
поворота включатся 3 раза.

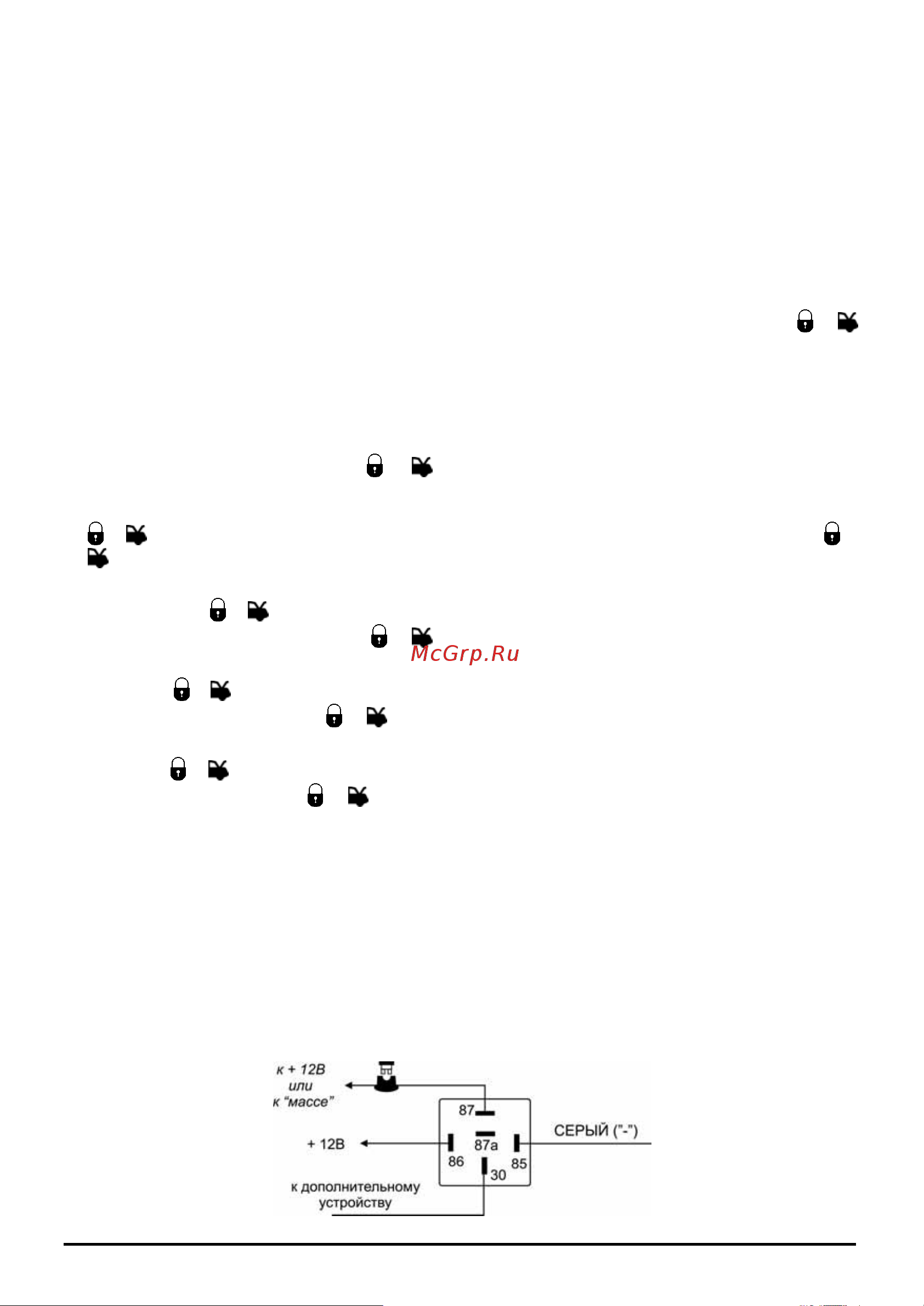

Подсоединение: Подсоедините СЕРЫЙ провод к контакту № 85 дополнительного 30А реле, подсоедините
контакт № 86 реле к +12В. Подсоедините остальные контакты реле в соответствии с выбранной функцией
канала 3 системы.
